CA6140车床配套离心式叶轮结构设计

　　该叶轮属于典型离心式流体做功回转部件，可配套CA6140普通车床相关冷却、切削液循环或小型流体输送工况使用，也可作为通用离心泵、风机类设备的核心做功元件参考结构。从实际设备运行逻辑来看，叶轮安装在主轴轴端，随主轴高速回转时，叶片间流道内的流体受离心力作用被持续甩向轮缘外侧，在叶轮中心入口区域形成负压，持续吸入待输送介质，完成流体的能量传递与增压输送，在机床冷却系统中可驱动切削液循环，带走车削加工产生的切削热、冲刷带走切屑，保障加工工件尺寸精度与刀具使用寿命。

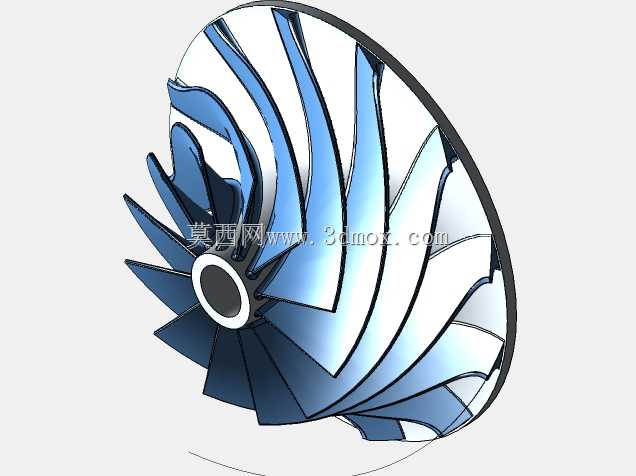

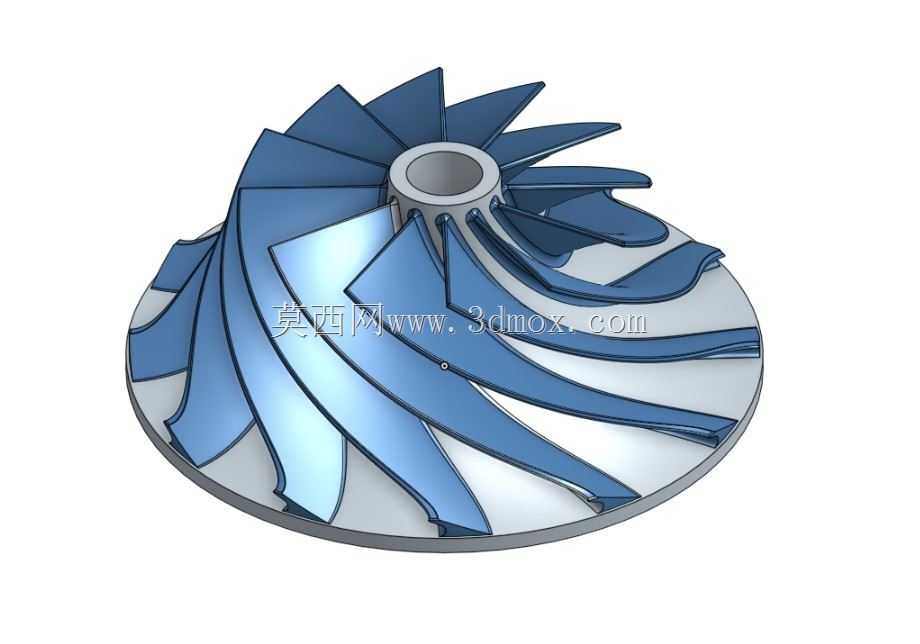

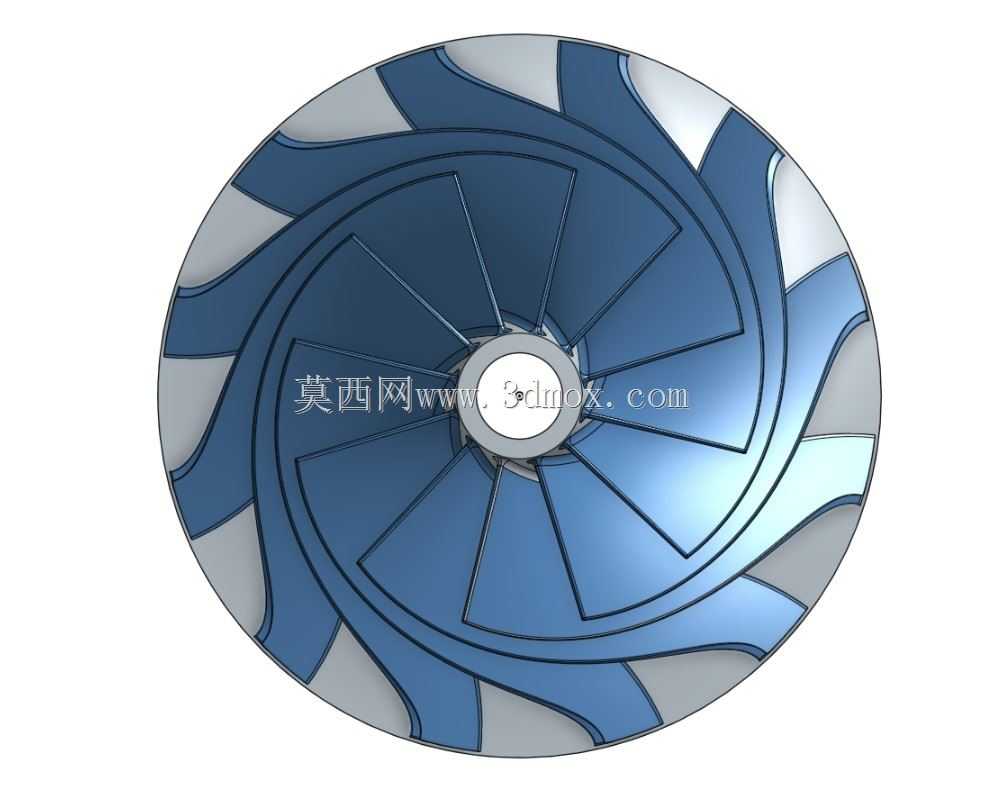

　　从结构设计思路层面拆解，该模型采用后弯式扭曲叶片布局，共设置十二片均匀周向分布的叶片，叶片型线沿轴向到径向平滑过渡，可有效降低流体在流道内的流动阻力与冲击损失，提升流体输送效率；轮盘采用双侧半开式配合外缘包边结构，既保证叶片根部与轮盘的连接刚性，抑制高速回转时叶片的振动变形，又可控制叶轮整体转动惯量，降低主轴启停阶段的动载荷。中心轮毂区域设置同轴安装通孔，孔位与轮盘端面严格保证同轴度公差，安装时可通过轴肩定位、键连接传递扭矩，端面预留紧固件安装空间，确保回转过程无轴向窜动。

　　建模过程中优先完成回转基体的草图绘制，通过旋转特征生成轮盘与轮毂基础实体，再单组绘制叶片的空间型线，采用曲面放样生成单片叶片实体后，通过圆周阵列完成全部叶片的均布排布，最后对叶片与轮盘交接位置做圆角过渡处理，消除应力集中隐患。外形边界方面，叶轮最大外径为回转轮廓的最外边缘，轴向厚度集中在轮毂与轮盘区域，安装时需保证叶轮外缘与壳体蜗腔的径向间隙控制在合理范围，间隙过大会增大流体回流损失、降低输出效率，间隙过小则易在高速回转时发生刮擦碰撞；中心安装孔的孔径、键槽尺寸需与配套主轴轴径匹配，轴向安装位置需对齐壳体入水口中心，保证流体可顺畅进入叶片入口区域。该结构在建模时同步校验了动平衡配重的对称性，所有叶片周向角度误差控制在极小范围，避免高速运转时产生额外振动，可直接用于流体性能仿真、结构受力校核以及加工出图的参考场景。
