步进驱动水族箱自动投食喂鱼装置

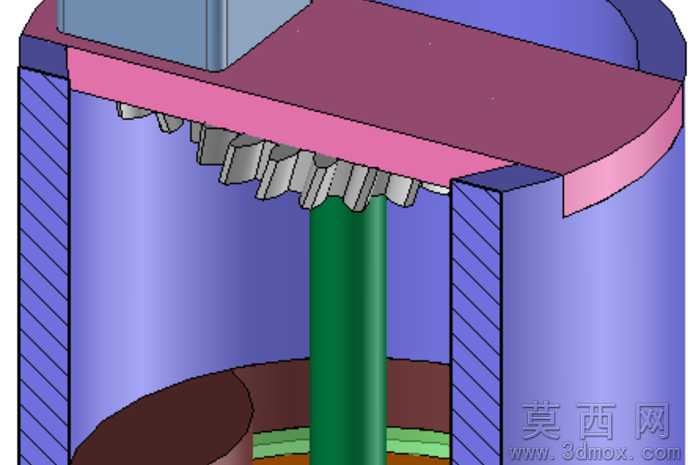

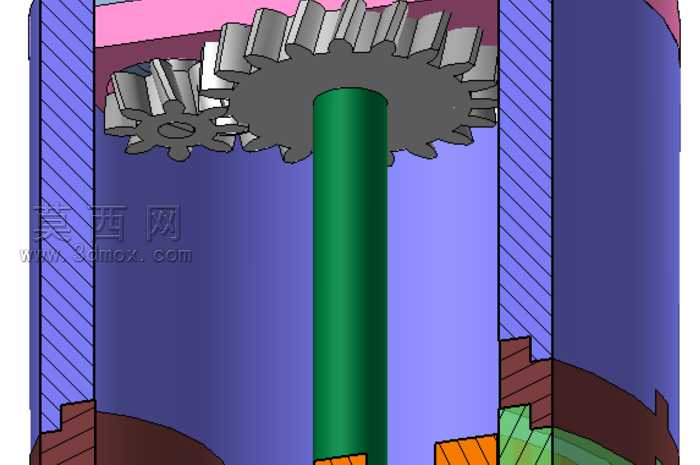

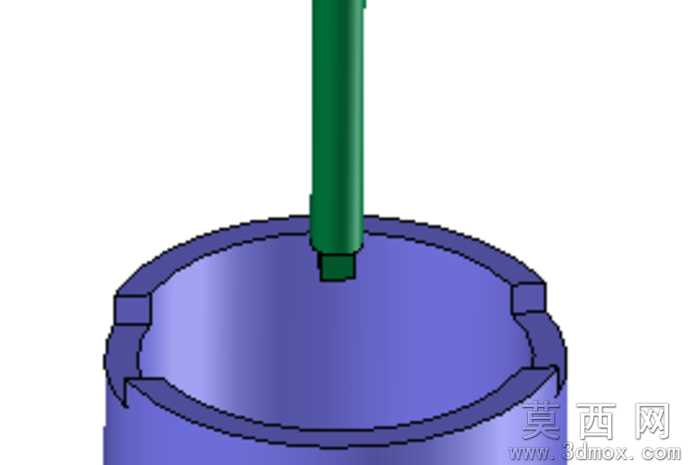

本作品为适配水族箱场景的自动喂鱼装置三维模型，整体采用TopSolid三维建模软件完成全参数化设计，建模过程中对各零部件的配合公差做了针对性预留，可直接适配3D打印的加工精度要求，无需大幅修改即可完成实物制作。模型采用剖视图形式呈现内部核心传动结构，清晰展示了三级直齿圆柱齿轮的传动布局：动力输入端为步进驱动单元，动力经小直径主动齿轮传递至中间惰轮，最终带动与储料腔同轴的大直径从动齿轮转动，齿轮模数、齿宽、压力角均按照小型传动机构的载荷标准设计，齿面做了简化渲染处理，金属材质的齿轮赋予银灰色金属质感，区分于其他结构部件。装置主体储料腔体采用半透明紫色渲染材质，直观展示内部储料空间的容积与结构形态，中心传动主轴采用亮绿色实体材质渲染，清晰标识动力传递的核心路径，底部出料调节结构采用红棕、橙、绿等多色区分不同功能的调节部件，便于理解出料量控制的结构逻辑。设计思路围绕家用水族箱的自动投食需求展开，核心工作逻辑为：步进驱动单元按照预设时间间隔输出定角度转动，带动同轴的带孔储料转盘转动，当转盘上的进料孔与上方储料腔的出料口对齐时，定量鱼食落入转盘容料孔内，随着转盘继续转动，容料孔转动至与底部出料口对齐位置时，鱼食在重力作用下落入水族箱内完成一次投食；储料腔底部设置的褐色唇形挡料结构，可在转盘转动过程中刮除容料孔上方多余的鱼食，避免卡料与投食量不均的问题。建模过程中对所有活动配合面预留了0.2-0.4mm的间隙，适配FDM3D打印的成型精度，各零部件均做了壁厚均匀性校验，避免打印过程中出现翘曲、填充不足的问题，非配合面做了圆角过渡处理，既提升实物的使用安全性，也优化了3D打印的支撑去除难度。模型同时导出了STEP/IGES通用三维格式，可兼容多数主流三维设计软件进行二次修改，用户可根据自身水族箱的尺寸、饲养鱼类的投食量需求，调整储料腔容积、齿轮传动比、转盘容料孔大小等参数，快速适配个性化的使用场景。
