轻便手动个体运输手推车结构设计

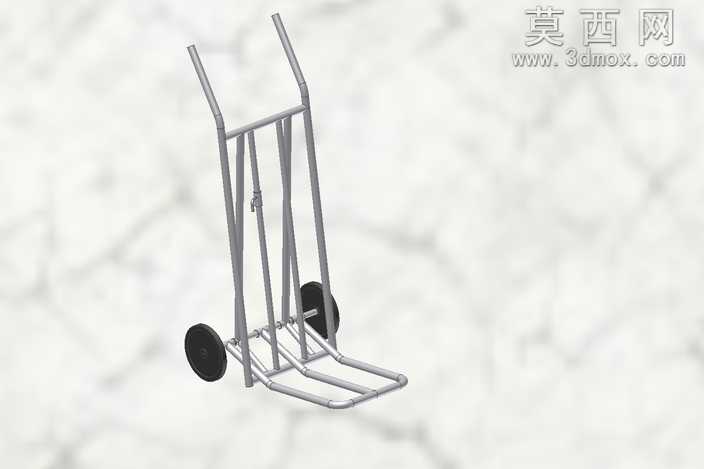

本作品为手动个体运输手推车的三维参数化模型，整体采用圆管弯折焊接的框架式结构设计，建模过程中以实际日常搬运使用的载重需求为核心依据，先通过草图绘制确定整车的轮廓尺寸、轮距、把手高度与载货托板的进深参数，再通过扫掠、凸台拉伸、焊件切割等特征完成主体金属框架的建模，所有管材衔接处均做了贴合实际焊接工艺的圆角过渡处理，避免尖锐棱角带来的使用安全隐患。模型的把手部分采用符合人体工学的上扬弯折角度，适配不同身高使用者的握持发力姿态，减少长时间推行搬运时的腰部与手臂受力负担；载货托板采用多根平行圆管排布的镂空结构，在保证托举承重强度的同时，有效降低整车自身重量，也避免托板积留杂物影响货物放置。行走轮部分采用实心橡胶轮搭配金属轮毂的结构设计，建模时还原了轮轴与车架的铰接转动结构，可实现轮组的自由转动模拟，轮组位置设置在车架重心偏下区域，确保载货时整车重心稳定，搬运过程中不易发生侧翻。车架中部设置了可折叠的锁止结构，在闲置状态下可将托板部分向上折叠收合，大幅减少存放占用的空间，适配个体经营、小型仓储、短途零散货物转运的使用场景。材质渲染方面，主体车架赋予哑光银灰色金属材质，模拟镀锌钢管的真实质感，橡胶轮赋予深黑色哑光橡胶材质，金属轮轴赋予亮面金属质感，整体渲染效果贴近真实量产手推车的外观表现。结构设计上充分考虑了加工工艺的可行性，所有弯折管材的弯折半径均符合常规圆管弯折设备的加工参数，无需特殊定制加工工艺即可完成实物生产，整车结构简洁无冗余部件，承重部位通过双管并排的结构强化受力强度，可满足日常数百公斤级的零散货物搬运需求，兼顾了实用性、便携性与加工经济性。
