钢管桁架越野卡丁车整车结构设计

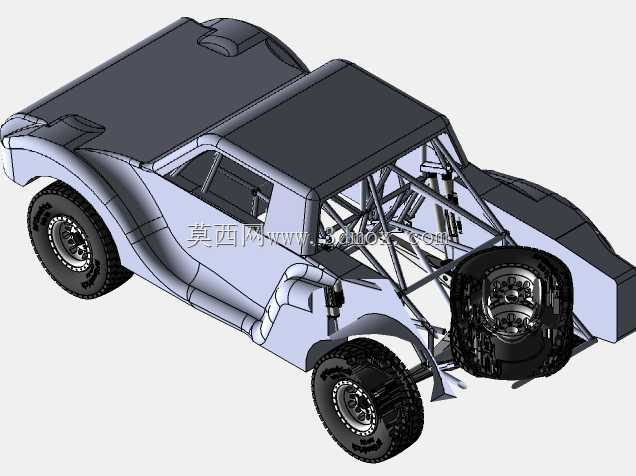

　　这套越野卡丁车三维结构围绕非铺装路面高速行驶场景搭建，整车采用外露钢管桁架式承载骨架，没有沿用普通乘用车的封闭承载式车身思路，管架直接承担碰撞、冲击与悬架载荷，乘员舱周围的管材连续围成防滚笼，在侧翻或冲坡落地时能够维持生存空间。骨架在驾驶区、动力舱和前舱之间形成多组三角形斜撑，立柱、横梁与斜管交接处按集中载荷路径布置，避免长直管段单独受力；车壳覆盖件仅作为外形与挡泥结构，安装点通过支架搭接在管架上，不承担主要载荷。

　　行走部分是设计重点。四轮采用大颗粒越野轮胎，胎纹深、胎侧厚实，配合负值轮毂获得较宽轮距，用于在沙地、泥地和碎石路面上提供抓地力并降低侧翻风险。前后悬架预留了长行程减振器和摆臂安装空间，减振器上端连接车架顶部管梁，下端连接转向节或摆臂支座，跳动行程明显大于场地卡丁车，能够吸收飞坡落地和连续颠簸冲击。转向节、轮毂、制动盘与卡钳的装配关系完整保留，轮端轴承、锁紧螺母和制动管路接口均有对应结构，便于后续核对制动器尺寸和轮距边界。

　　动力与传动区域按后置后驱越野小车的布置思路处理，后部预留发动机、链轮或传动轴、差速器及半轴的安装空间。后轮附近可见链轮、制动盘和轮毂组合，链条传动路线与张紧调节位置清晰，适合小排量发动机或电动动力总成替换。设计时需要重点控制动力总成质心位置，使其尽量落在后桥附近并降低高度，以改善加速时的载荷转移；同时发动机悬置支架要与管架主梁连接，避免薄板件直接承受扭矩反力。

　　外形尺寸方面，整车属于单排或紧凑双座越野卡丁车尺度，车宽由大轮胎和外扩轮距决定，接近角与离去角通过前后短悬置保证；车顶防滚架最高点构成整车高度边界，外露轮胎和后部备胎会增加侧向及后部包络。建模时应把轮胎最大跳动、转向角、减振器压缩极限和拆装工具空间一起纳入检查，尤其要确认悬架摆臂与车架、轮胎与翼子板、半轴与摆臂之间在全行程内不发生干涉。

　　驾驶舱内座椅、方向盘、踏板和安全带固定点均围绕管架布置，座椅靠背直接贴近防滚笼主立柱，安全带锚点设置在能够承受乘员前冲载荷的管节点附近。覆盖件采用折线化越野外壳，前部低矮、后部宽厚，侧裙与轮眉随轮胎运动边界留足间隙。该结构可用于越野娱乐车辆开发、赛事卡丁车改装教学、悬架运动学校核以及管架式轻量化车体方案验证，工程师可在此基础上继续完善动力选型、焊接节点、钣金拆分和工程出图。
