本田皮卡中控台电源接口面板总成

　　该套三维数据围绕本田Ridgeline皮卡前排乘员舱中控下沿的功能集成面板展开，还原了仪表台下部储物与取电区域的完整装配关系，适用于整车内饰逆向开发、售后改装件设计以及车载用电拓展方案的结构校核工作。面板本体采用注塑成型的哑光纹理塑料件，整体嵌入仪表台副仪表侧的预留开口内，四周设计有贴合内饰型面的翻边与卡扣定位结构，安装后与周边搪塑表皮、地毯护板形成连续的视觉分缝，避免出现装配阶差。

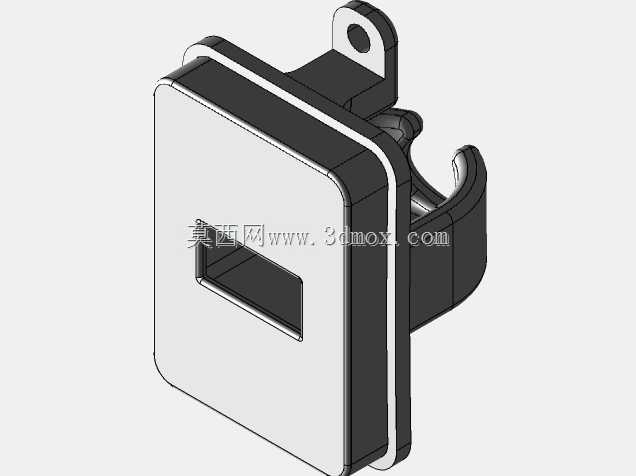

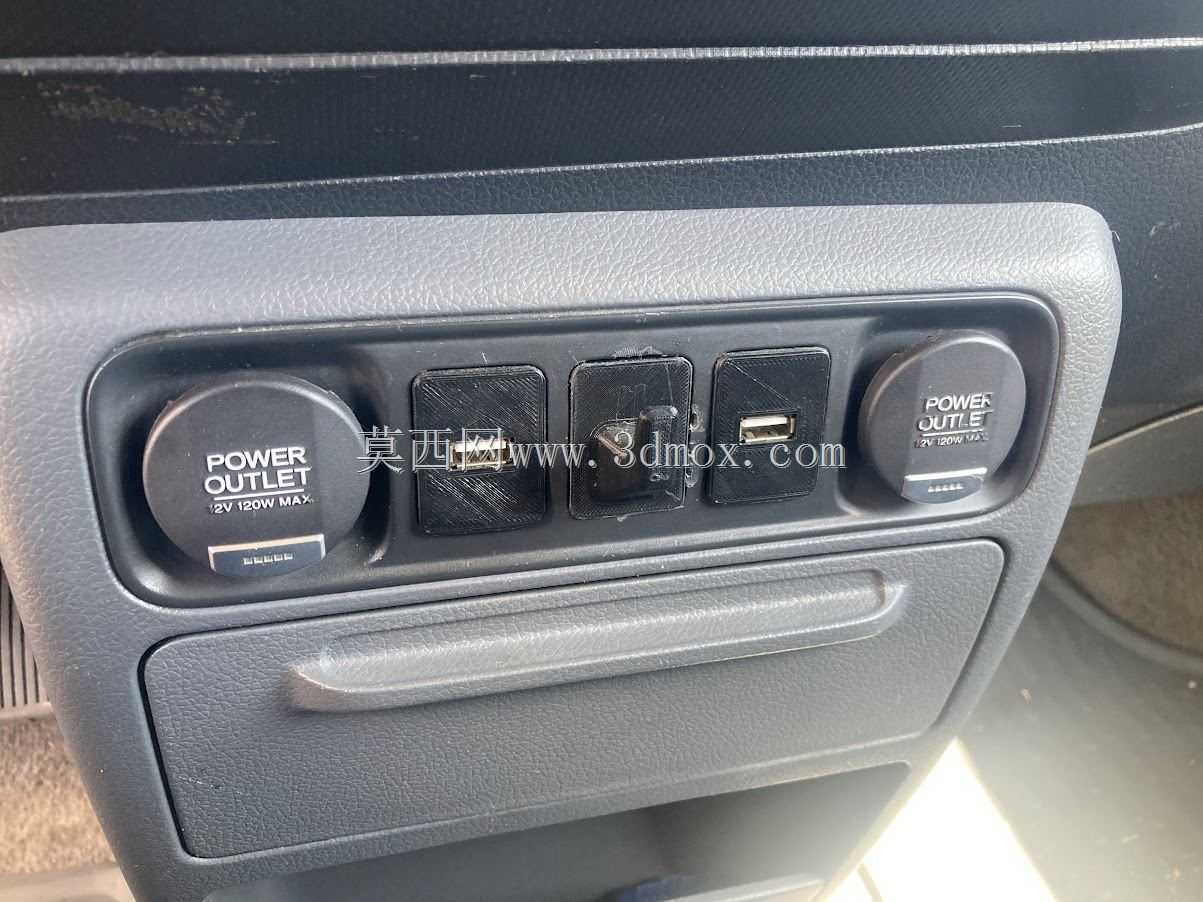

　　从功能布局来看，面板横向依次布置了两组12V直流电源插座、两个空白开关预留位以及一个USB数据充电接口。电源插座外圈印有POWER OUTLET标识，标注12V 120W额定输出能力，插座内部设置弹簧触片与防尘翻盖，翻盖在插头拔出后自动闭合，阻挡灰尘与液体溅入；插座后方预留接线端子与保险丝安装空间，建模时需保证端子与车身线束接插件的插拔行程不与后方钣金加强梁干涉。两个方形开关位采用标准日系车开关开孔尺寸，可后续拓展雾灯、射灯、货箱照明等附加电器控制，空位状态下以同纹理堵盖封堵，保持面板外观完整性。USB接口模块独立卡装在面板开孔中，金属外壳带屏蔽接地弹片，兼顾充电与车机数据传输需求。

　　设计过程中需重点把控面板的安装边界：面板背部距离空调风道、转向柱护罩以及副驾侧保险盒均需保留不小于十毫米的安全间隙，防止车辆颠簸工况下产生异响摩擦；面板下方集成的长条形储物槽做了内凹翻边处理，槽底预留浅筋位防止手机、票据等小件物品滑动，槽口边缘做圆角过渡，避免乘员腿部磕碰时产生锐边伤害。

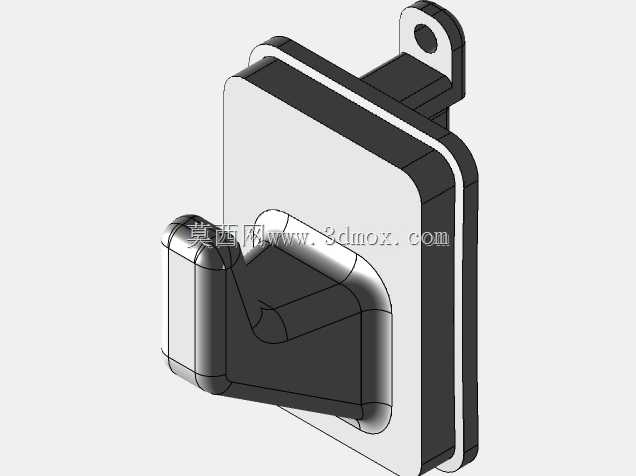

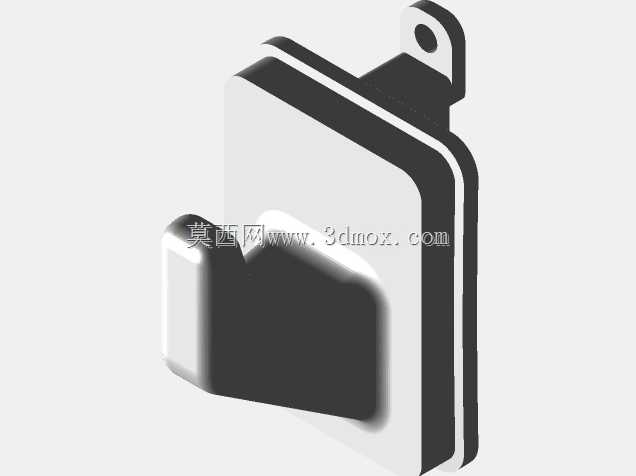

　　建模阶段对每个按键的按压行程、插座翻盖的旋转角度、卡扣的弹性变形量都做了装配约束，可直接用于干涉检查、3D打印样件验证以及注塑模具分型面规划，帮助结构工程师在改装取电模块、替换内饰面板时快速确认匹配尺寸，减少实车试装轮次。
