气动驱动料仓截流卸料滑动闸门

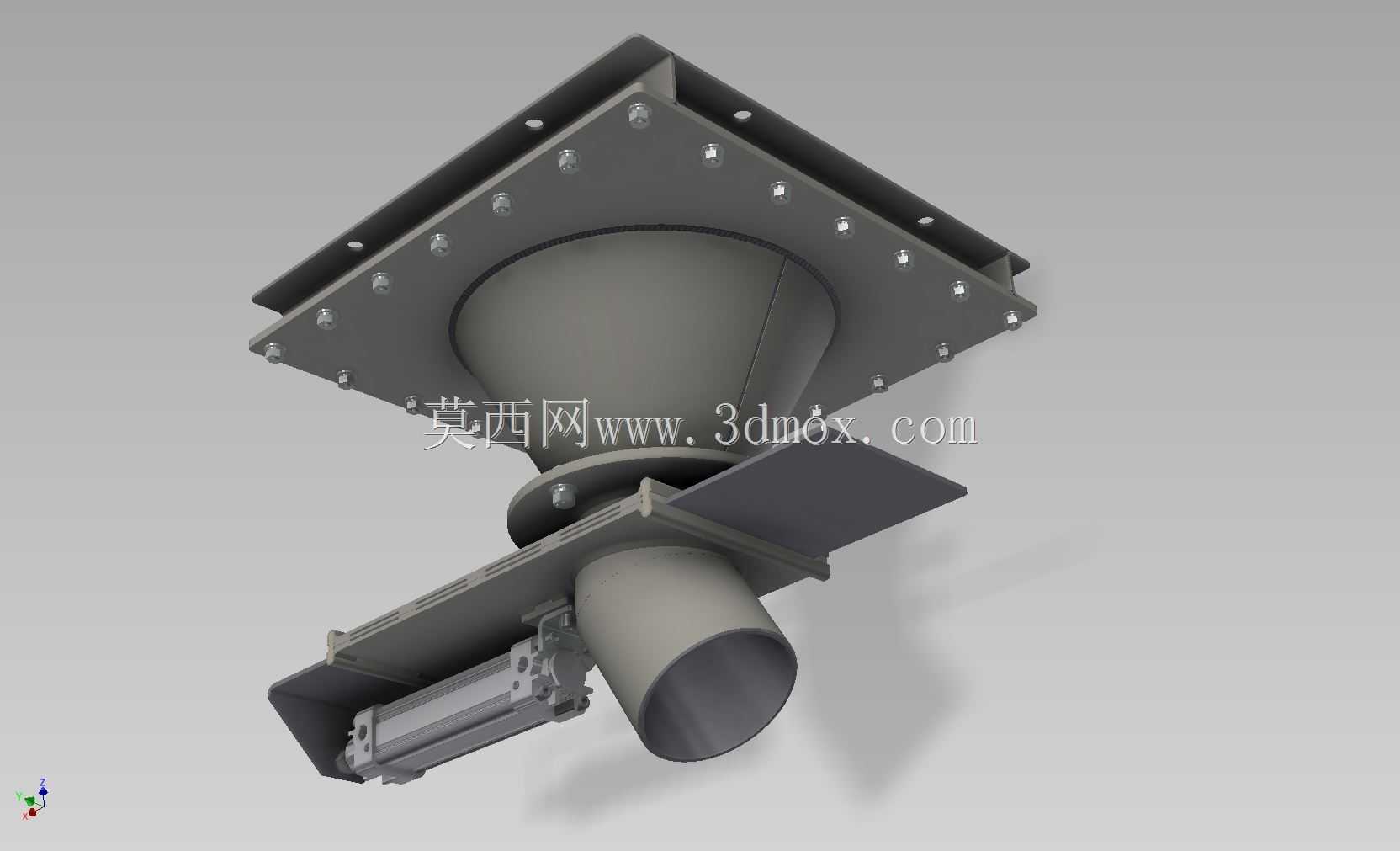

　　这套结构对应散料处理系统里常见的仓底截流卸料装置，整体采用上方方形法兰对接料斗、下方锥形收口转圆法兰出料的布局，侧向配置气缸作为直线驱动元件，通过闸板沿导轨横向滑移来实现流道的全开与全闭。在粮食仓储、建材粉料、化工颗粒、矿山给料这类工况中，仓内物料依靠自重向下汇聚，闸门安装在料仓出口与下游输送设备之间，停机换段、检修下游设备或者需要截断料流时，闸板推入即可封闭过料通道，避免物料持续倾泻；正常排料时闸板退至侧部，锥形流道全程无突兀台阶，物料顺着锥面滑落，不易在转角处积料起拱。

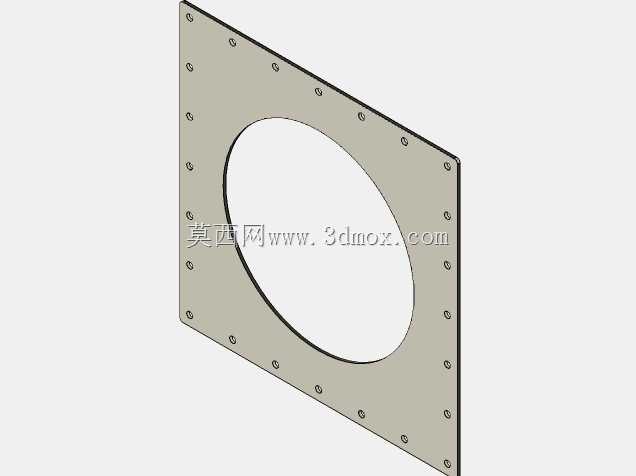

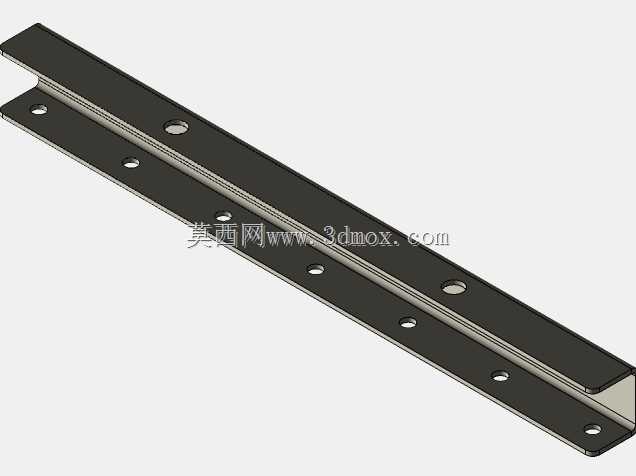

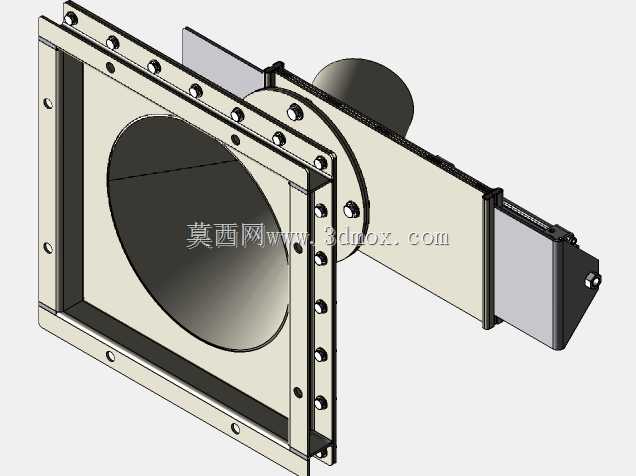

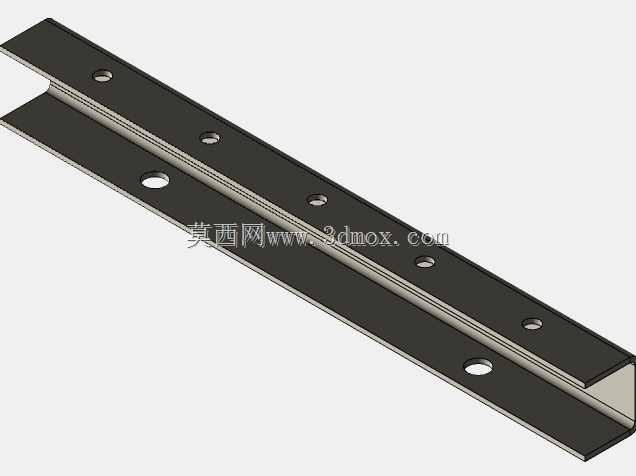

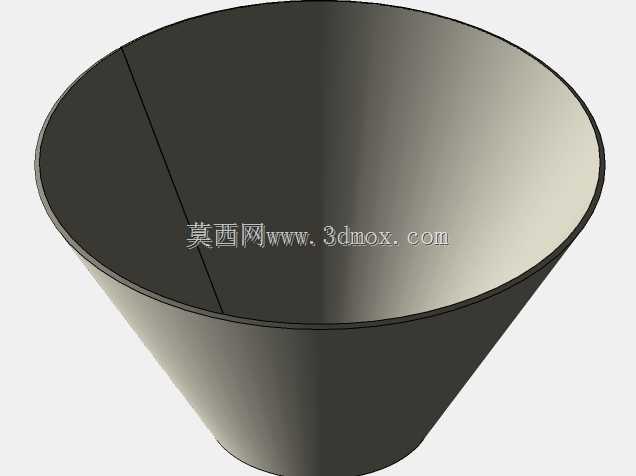

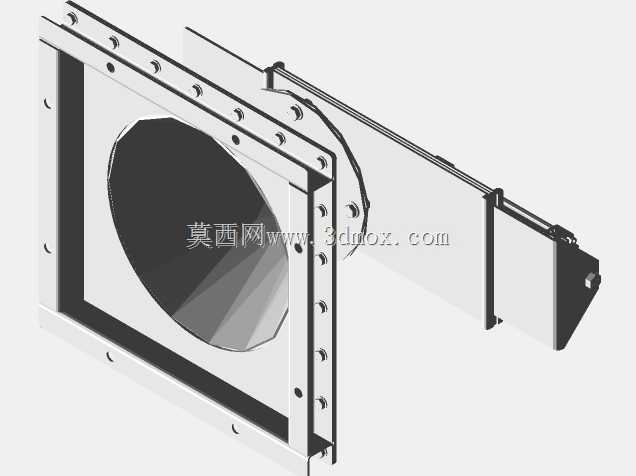

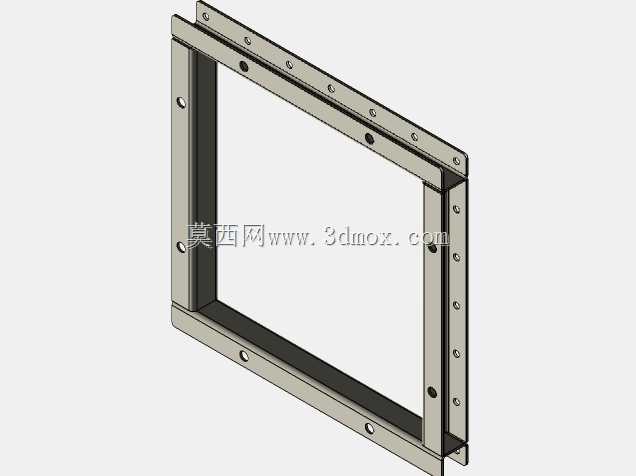

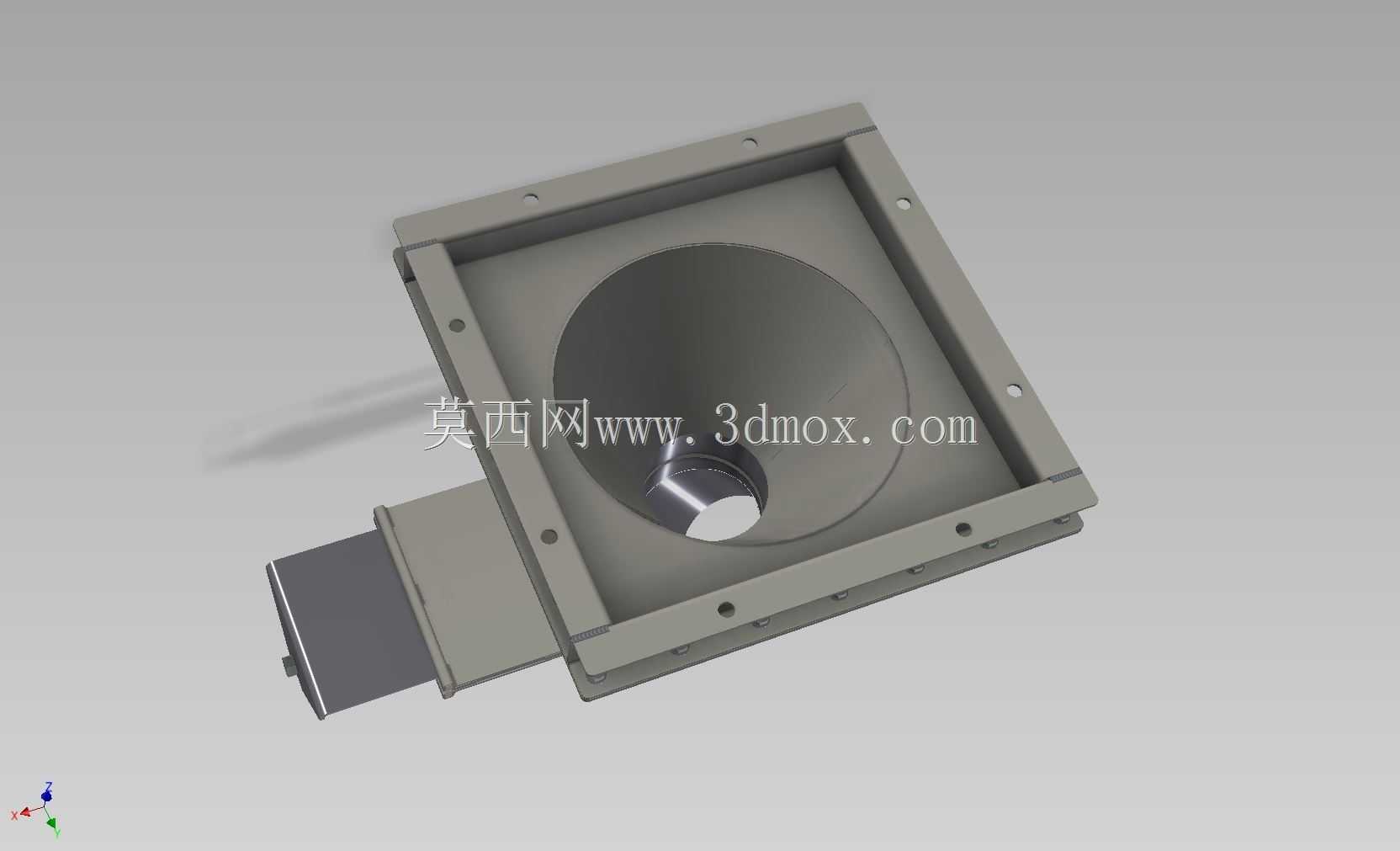

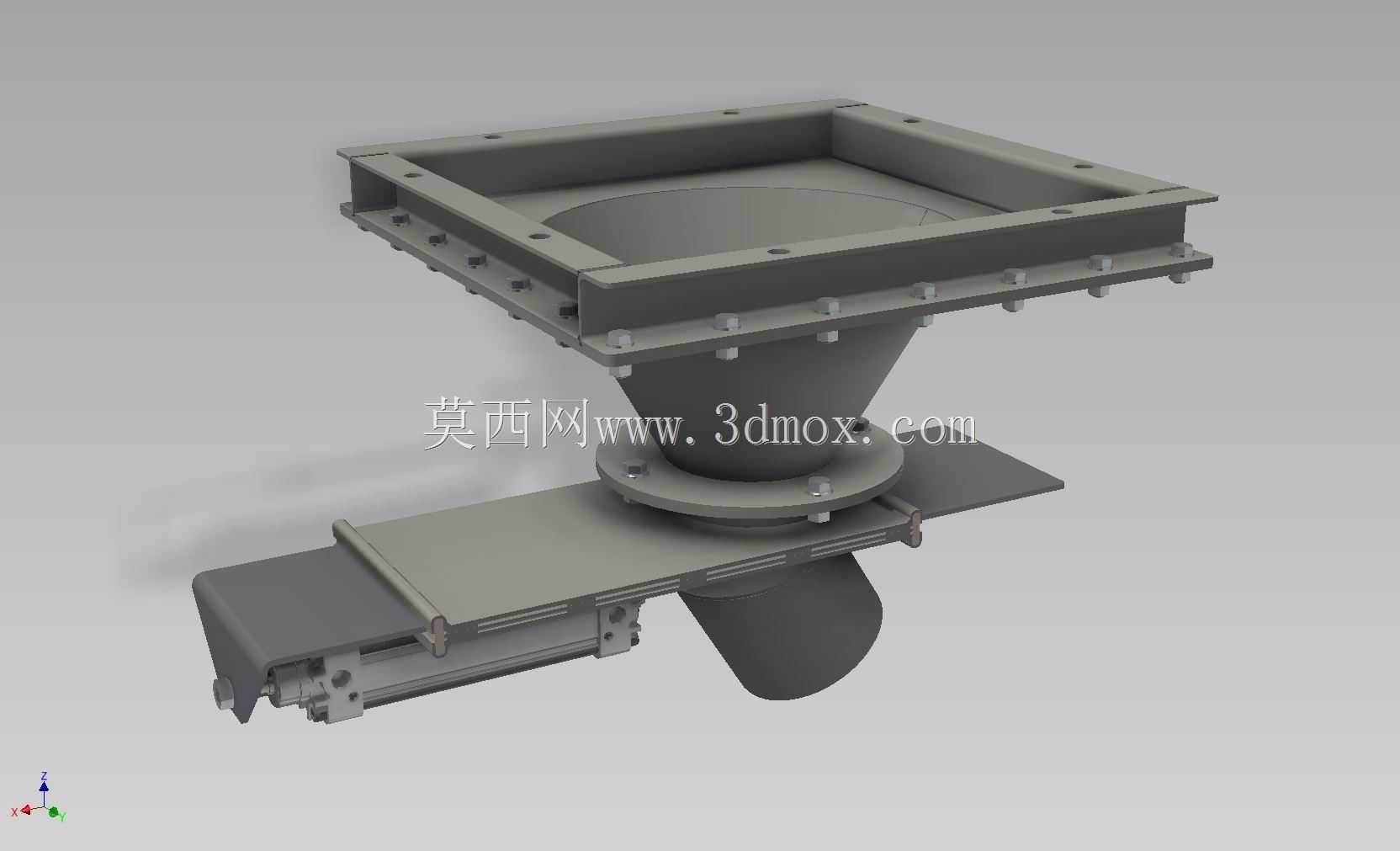

　　建模时先从顶部方形对接法兰入手，法兰面预留整圈螺栓孔，孔位沿边框均布，和上方方形料斗的下方法兰配对，法兰下方的锥段采用方转圆渐变结构，上端口完全承接方形落料区域，向下逐步收束至圆形出料口，锥壁倾斜角度结合散料安息角设置，保证粉料、颗粒料靠自重就能顺畅下滑，不会在锥壁滞留。闸板布置在锥段下部的法兰夹层之间，两侧设置导向限位结构，闸板平移全程被导轨约束，不会受物料下冲压力出现偏摆、卡涩；驱动气缸横向固定在闸门侧部的安装支架上，气缸活塞杆端部和闸板尾部通过铰接结构连接，输出直线推力带动闸板往复动作，气缸两端的行程位置对应闸板全开、全闭两个工位，避免闸板行程不足出现流道未完全开启、残料漏流的问题。

　　安装边界方面，顶部方形法兰的外轮廓尺寸、螺栓孔间距需要和上游料仓出口法兰完全匹配，下方圆形出料法兰的孔径、孔位则和下游卸料管、给料设备入口对齐，侧向气缸伸出后的总横向宽度需要在安装前期预留足够维护空间，保证气缸拆装、闸板检修时不需要拆解上方料仓即可完成作业。结构细节上，闸板和流道内壁的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又能减少细粉从间隙侧溢；法兰连接面均预留密封压合位置，承压后可实现端面密封，杜绝粉料外漏。整套装置没有复杂传动链路，气动驱动动作响应快、结构故障率低，非常适合需要频繁开关料流的自动化散料生产线，三维建模过程中把所有螺栓、铰接销、导向槽的装配关系完整还原，可直接用于安装干涉校验、工况动作模拟以及非标料仓配套的选型适配。
