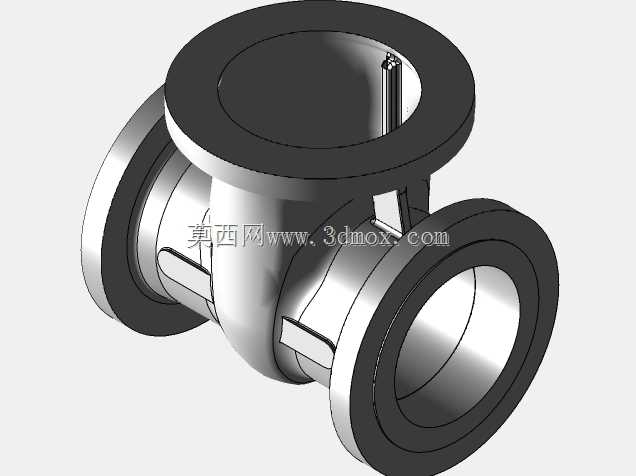

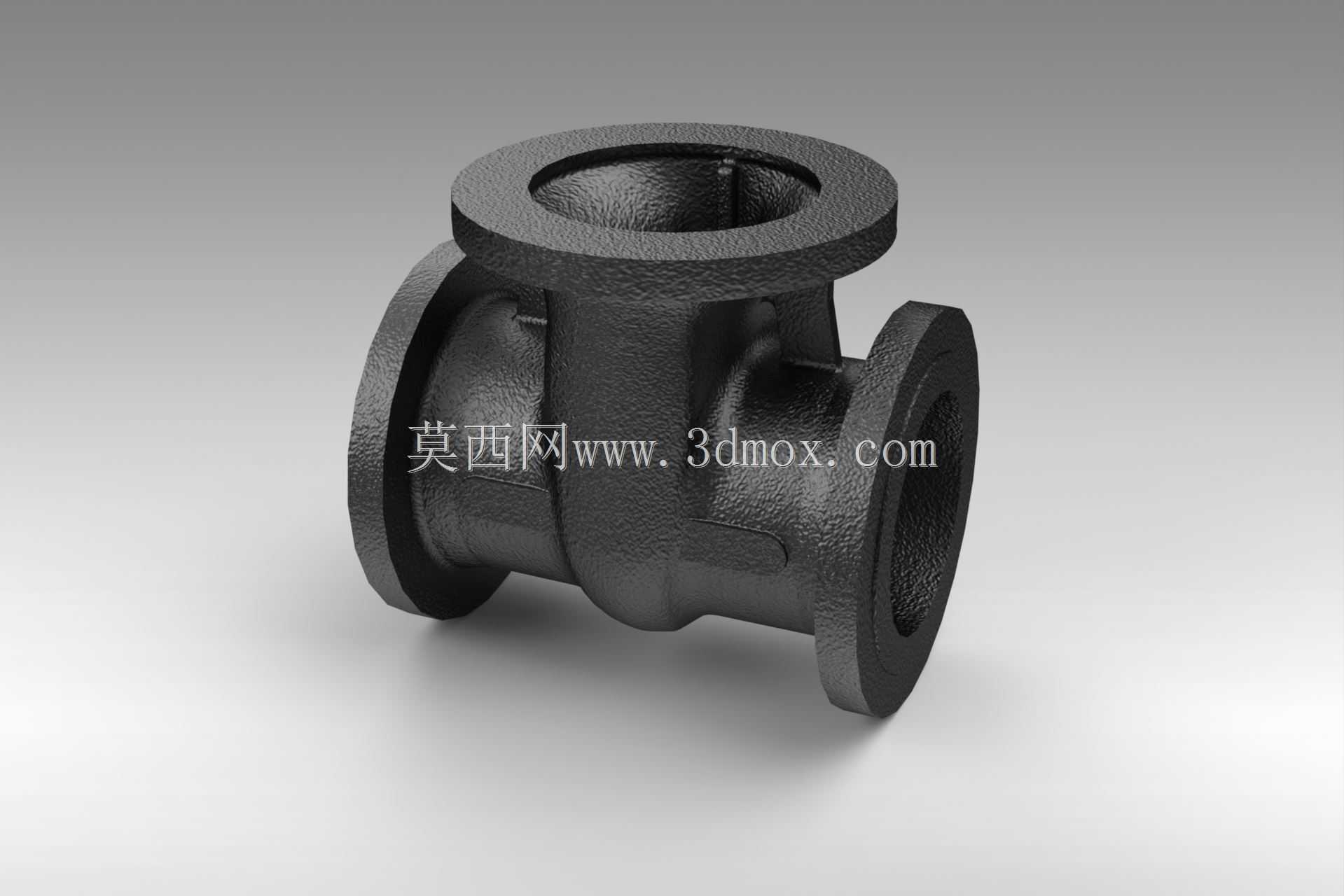

铸造型三通法兰闸阀阀体结构

　　该阀体属于闸阀类管路承压壳体，采用三向法兰接口布局，顶部设置阀杆装配腔，左右两侧为直通式介质流道，整体为铸造成型后再加工的典型阀门本体结构。在石油化工、给排水、蒸汽管网以及工业循环水系统中，这类阀体承担介质截断与通路承载作用，内部需要容纳闸板升降运动，外部通过法兰与相邻管道、泵组或设备管口实现刚性连接。

　　从结构设计角度看，阀体中部腔体为闸板启闭提供运动空间，流道部位需要保持足够的通径截面，避免介质通过时产生额外涡流和压损。顶部圆形法兰用于装配阀盖、填料函和驱动机构连接座，其螺栓分布圆、法兰厚度及密封面宽度直接决定阀盖压紧后的密封可靠性。左右两端法兰承担管道对接任务，法兰端面的平面度、密封面形式和螺栓孔位置必须与配套管路标准一致，否则现场安装时会出现孔位错位、垫片压偏或法兰面泄漏。

　　建模时应优先处理壳体壁厚过渡。阀体在承压状态下，腔体内壁、流道交汇处和法兰根部属于应力集中区域，壁厚不能简单取均匀数值，而要在流道转弯、颈部支承和法兰连接处逐步加厚，并通过圆角过渡降低铸造应力和工作应力集中。外部加强筋并非随意布置，其位置通常对应阀座支承、闸板导向和螺栓压紧载荷传递路径，既能提高壳体刚性，也能减少铸造时局部热节带来的缩松风险。

　　外形尺寸与安装边界需要围绕管道中心高、端部法兰外径、螺栓孔数量、顶部阀盖占用空间以及操作维护距离综合确定。阀体装入管线后，左右法兰轴线应保持同轴，顶部法兰轴线应与流道中心线形成确定的垂直关系，这样才能保证闸板下行时准确贴合阀座密封面。若三维布局中只关注外观而忽略驱动装置、紧固件和扳手空间，后续现场会出现阀盖螺栓无法装拆、执行机构与管道支架干涉等问题。

　　内腔设计还要考虑闸板行程和阀座安装位置。阀体底部通常需要设置闸板关闭时的限位与支承结构，两侧阀座区域应保留稳定的加工基准；腔体内壁不宜出现突兀凸台，以免妨碍闸板运动或造成杂质沉积。对于铸造毛坯，建模阶段应同步体现拔模斜度、加工余量、圆角半径和最小壁厚要求，使结构既能满足承压强度，也能适配砂型铸造和后续机加工工艺。

　　在成套阀门设计中，阀体不是孤立零件，它与阀盖、闸板、阀座、垫片、填料压盖和驱动装置共同构成启闭功能链。三维结构需要反复检查法兰密封面、流道中心线、阀杆轴线、螺栓孔阵列和腔体避让空间之间的关系，确保零件装配后运动顺畅、承压可靠、检修边界清晰。
