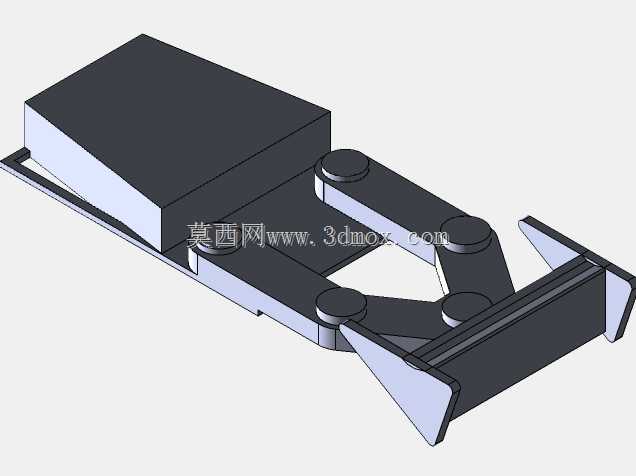

工业厂区储罐区管道附件装配布局

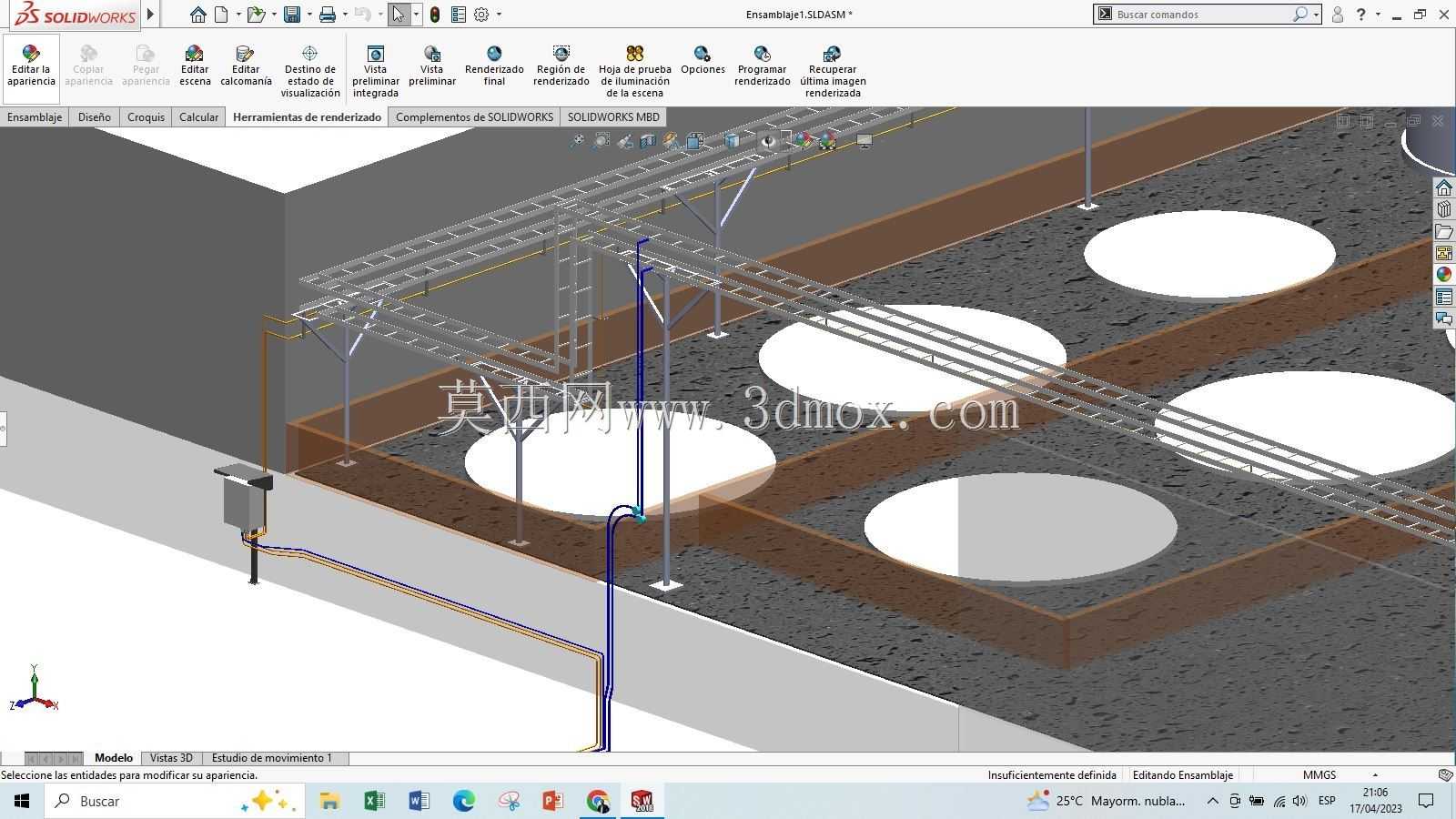

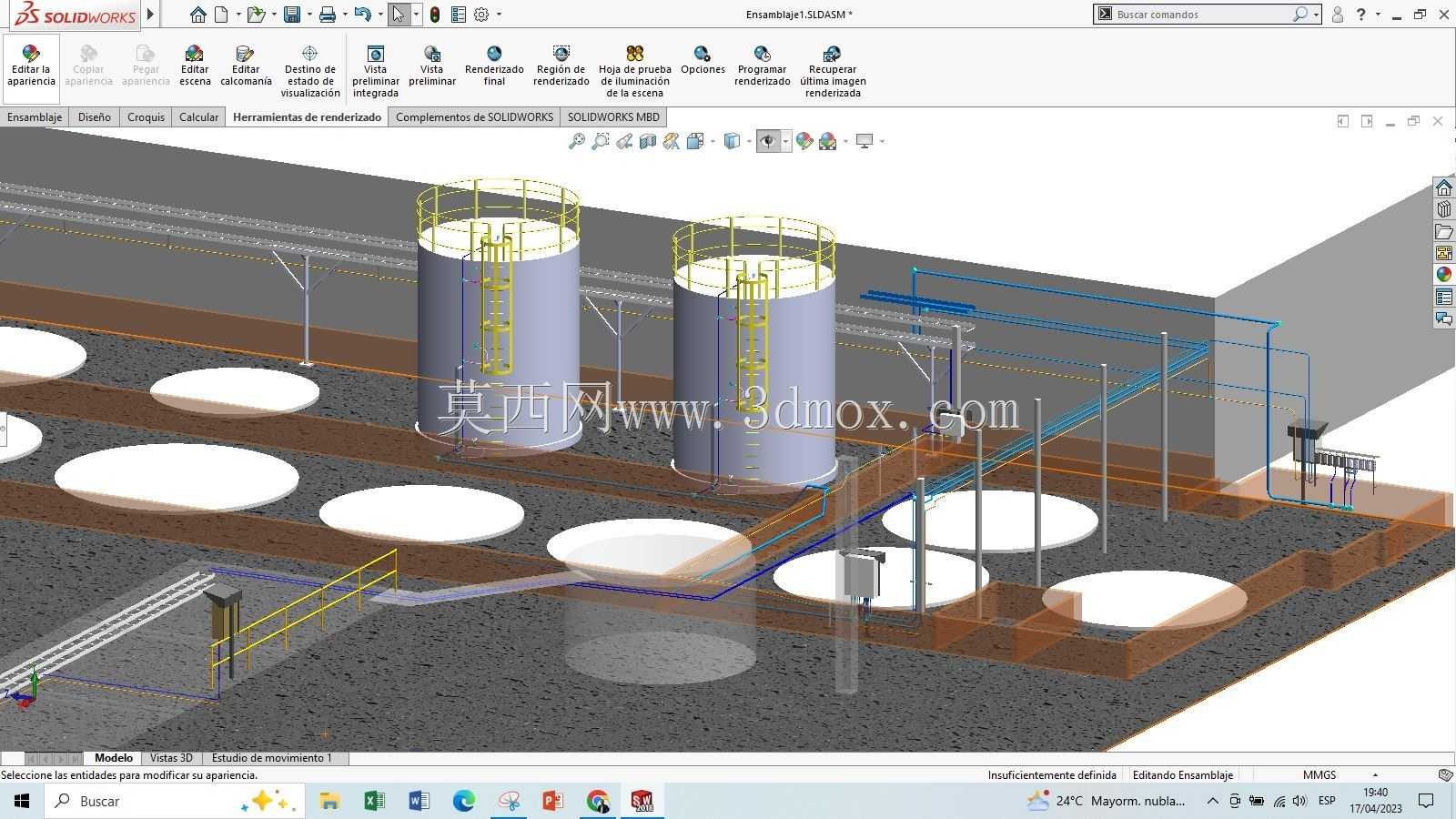

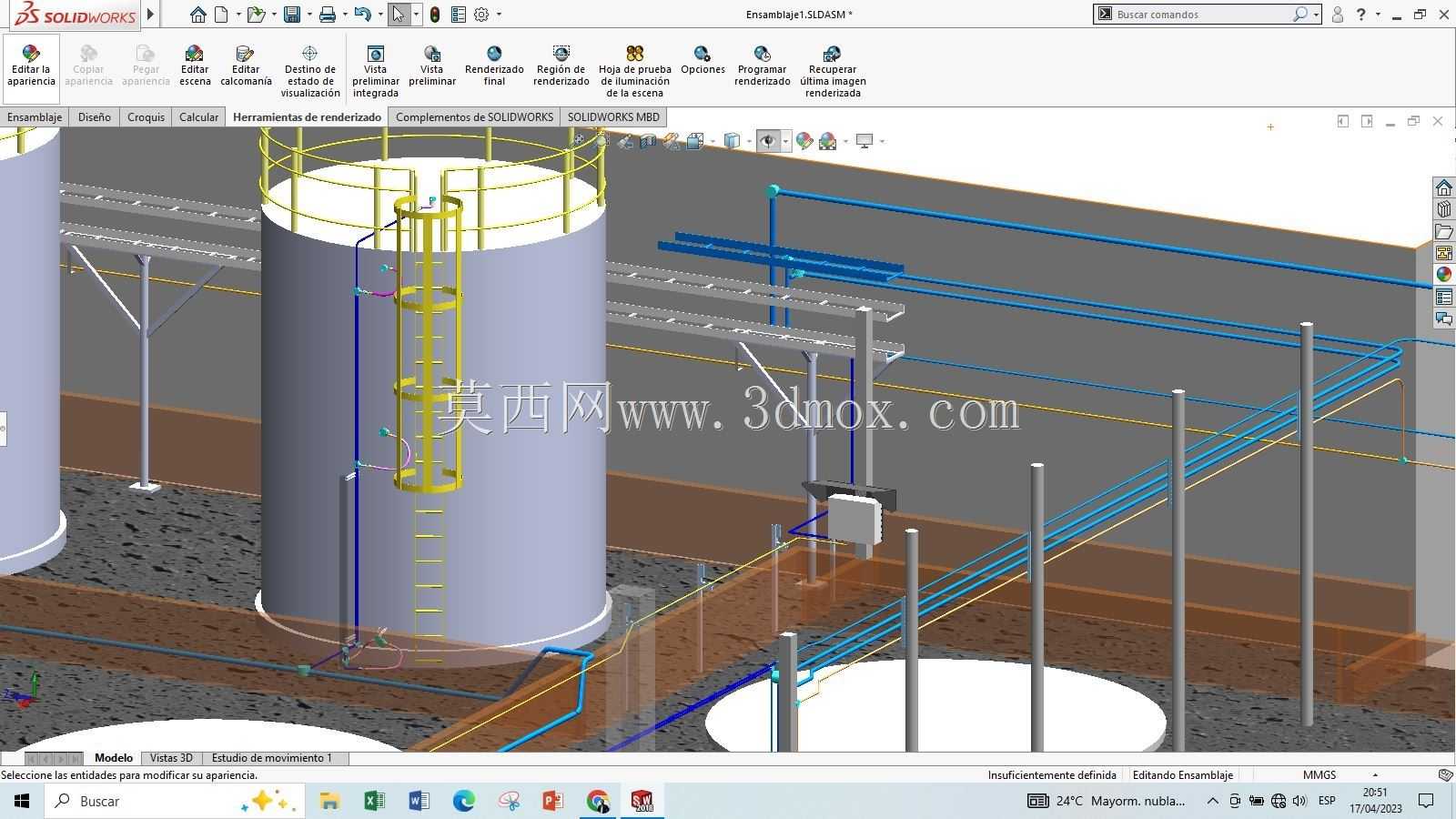

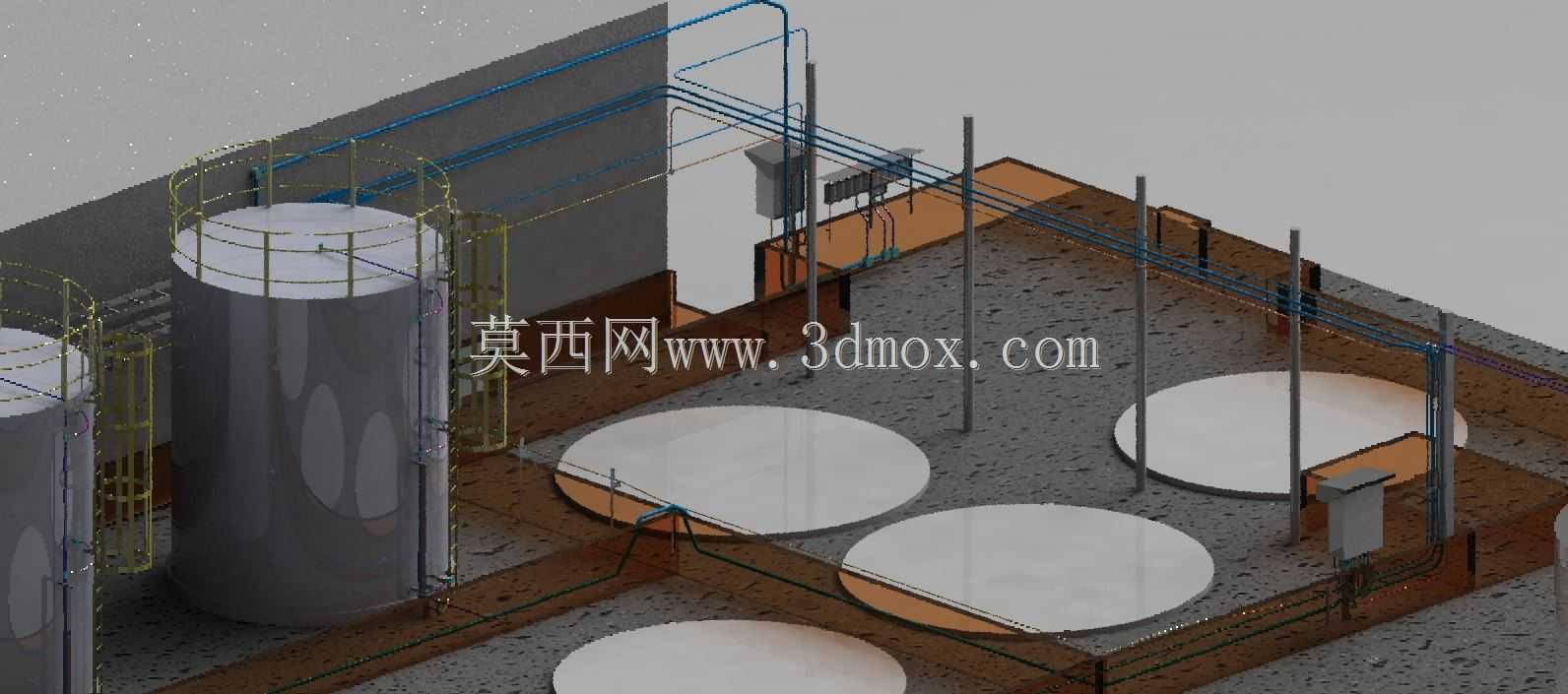

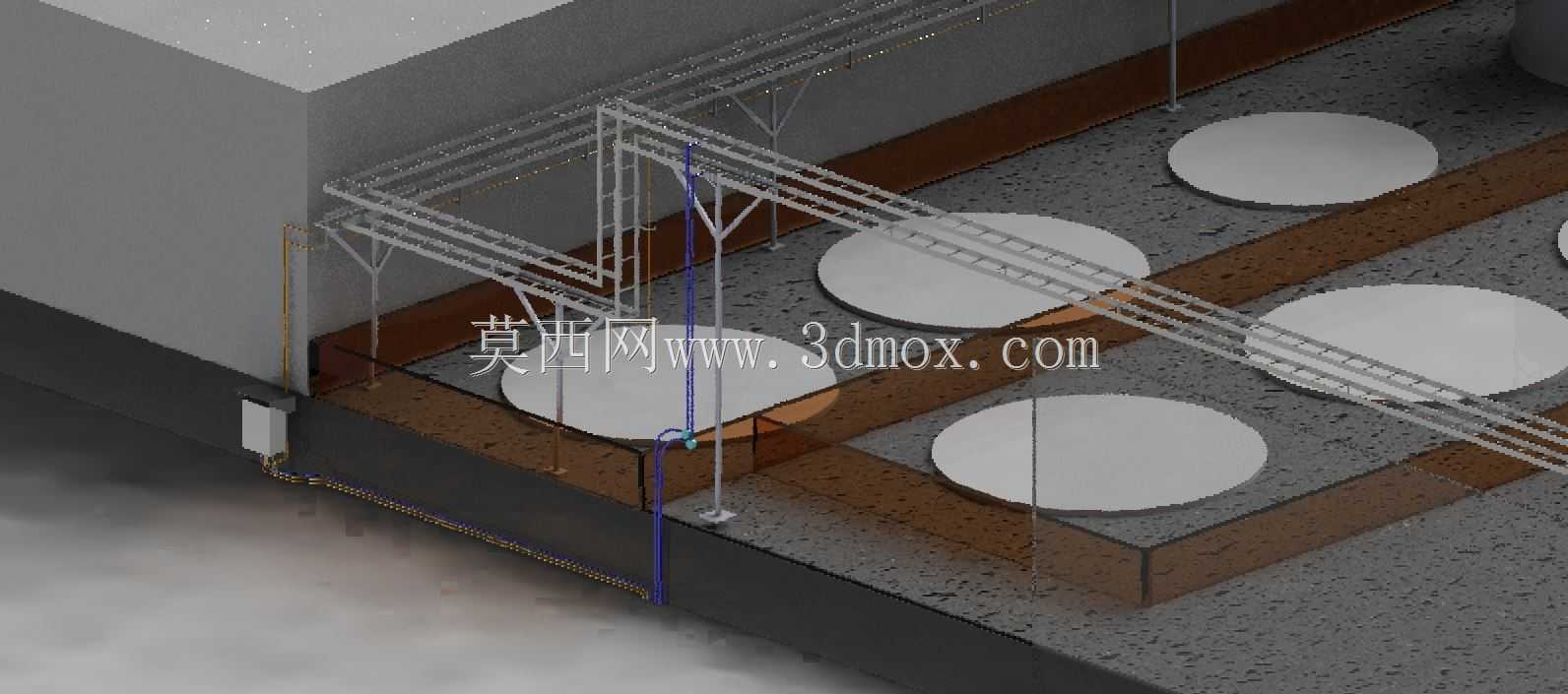

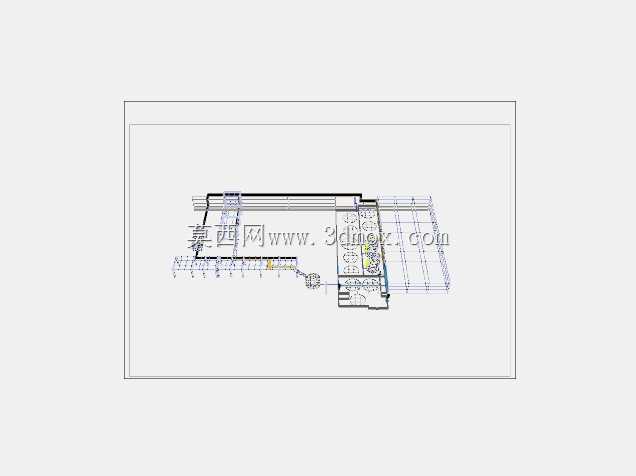

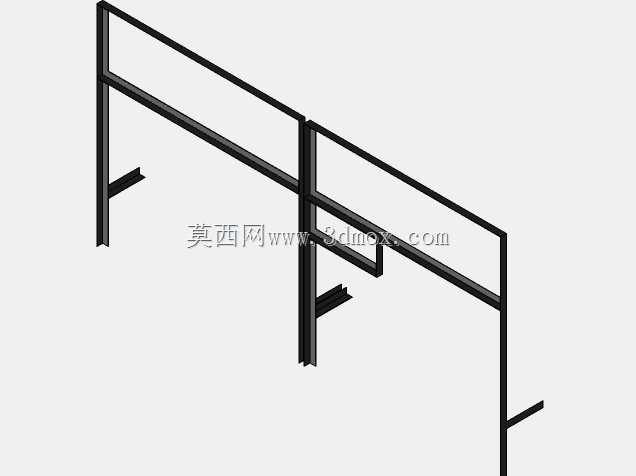

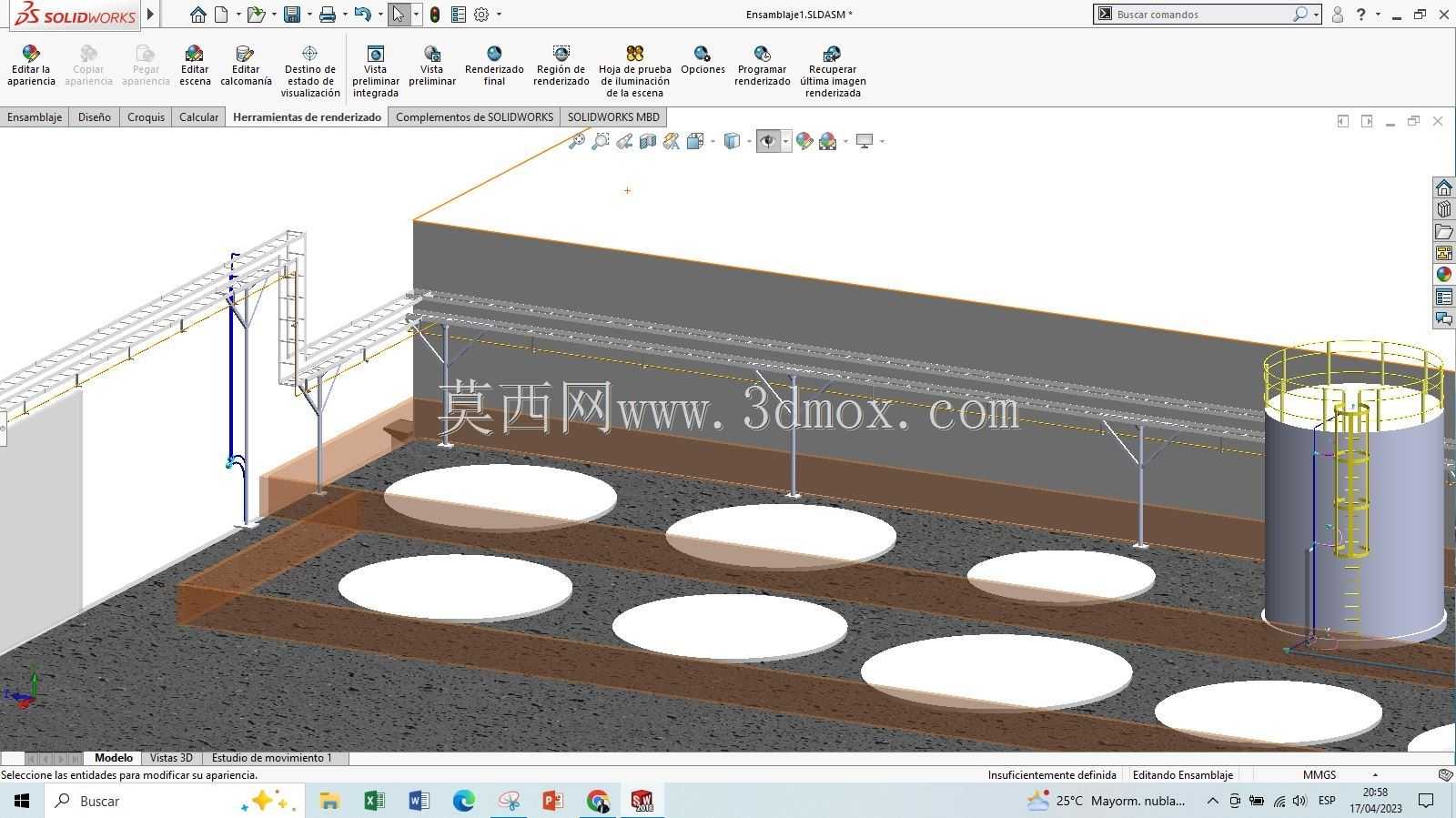

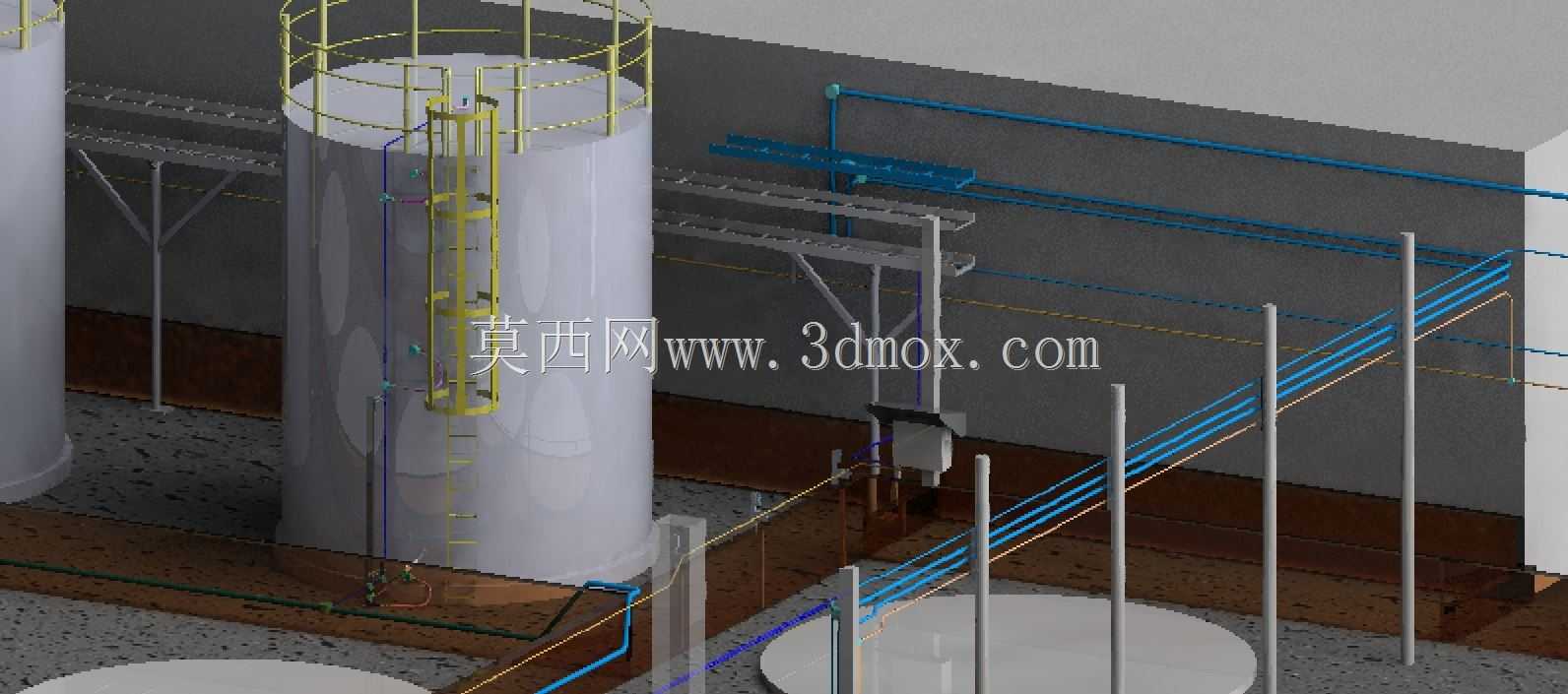

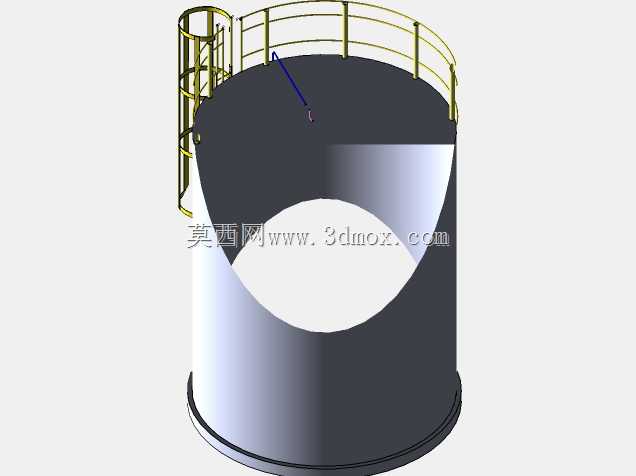

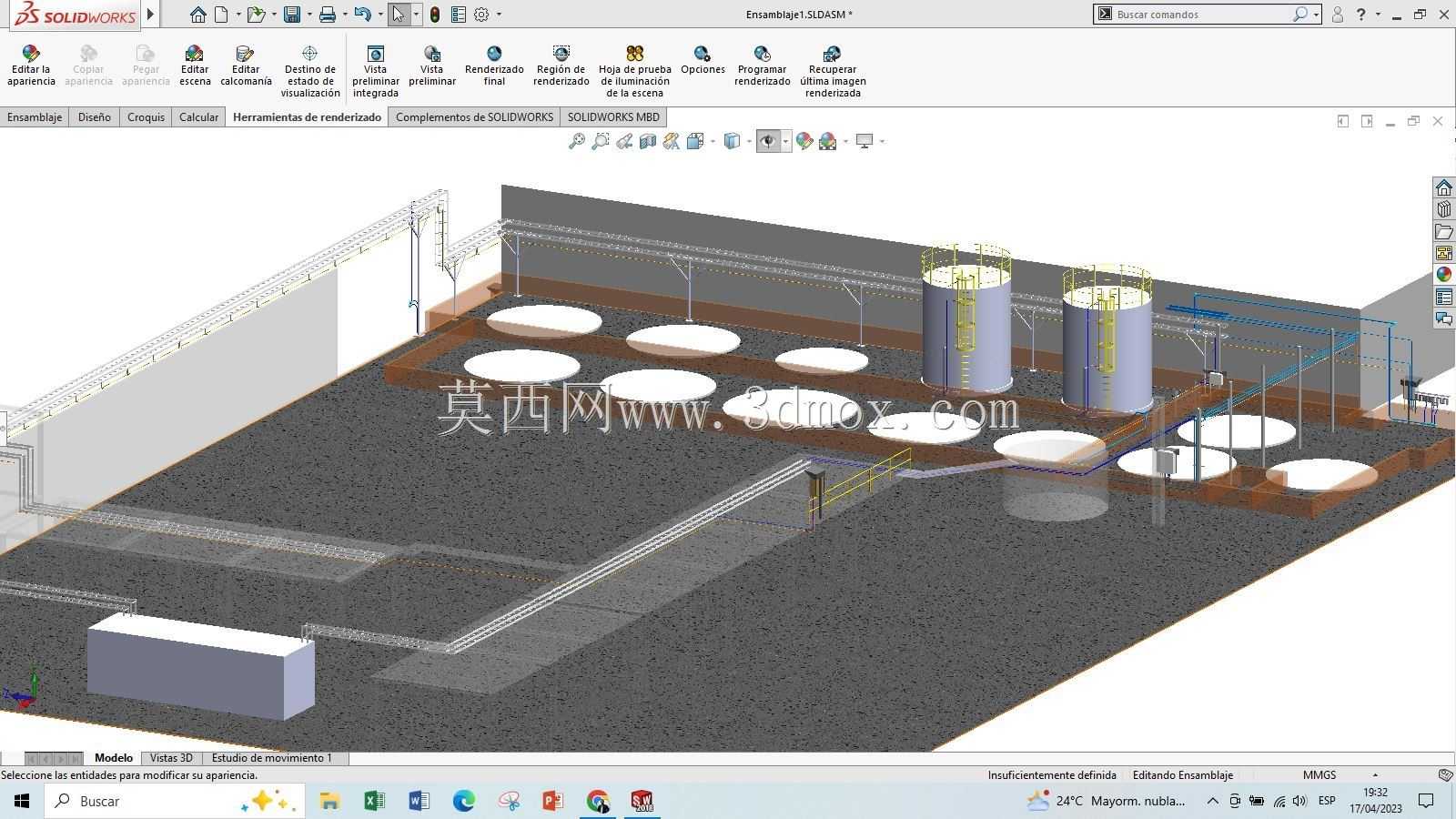

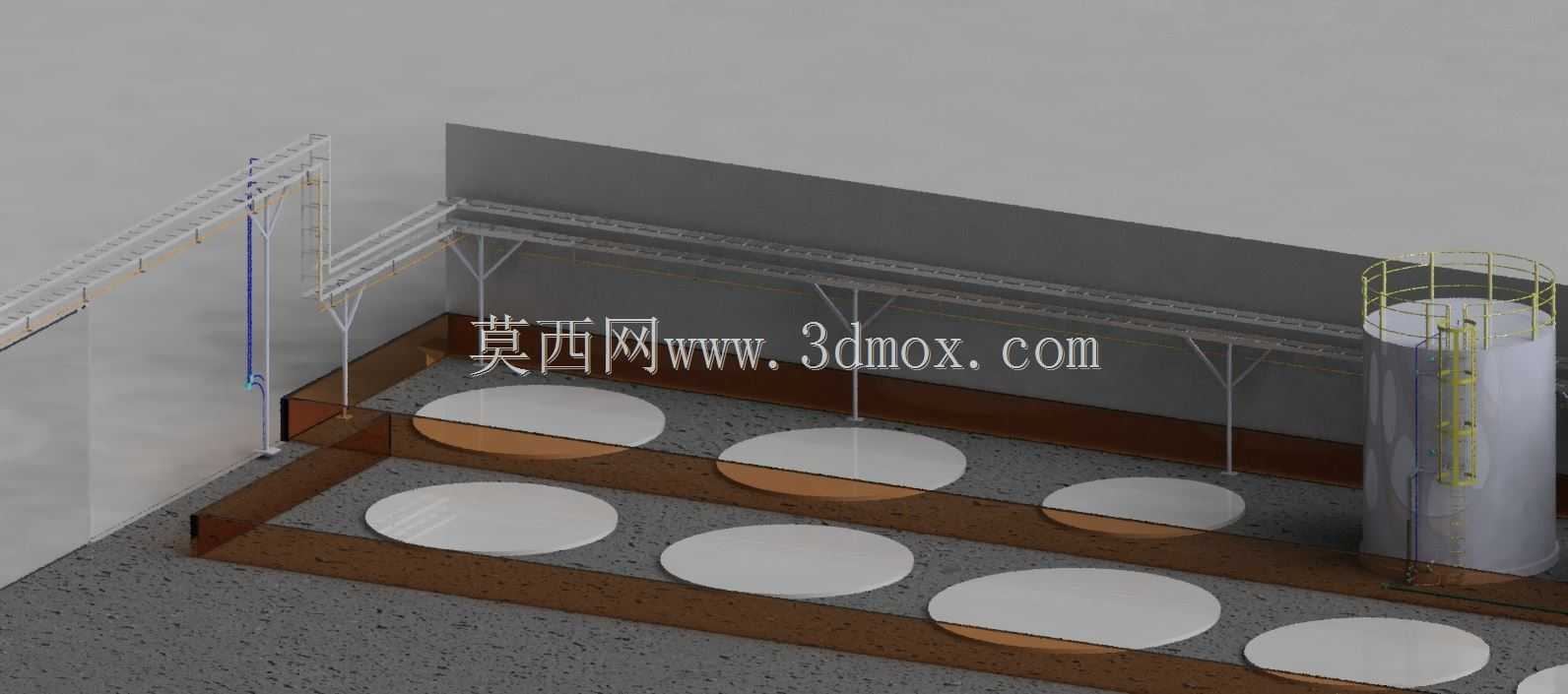

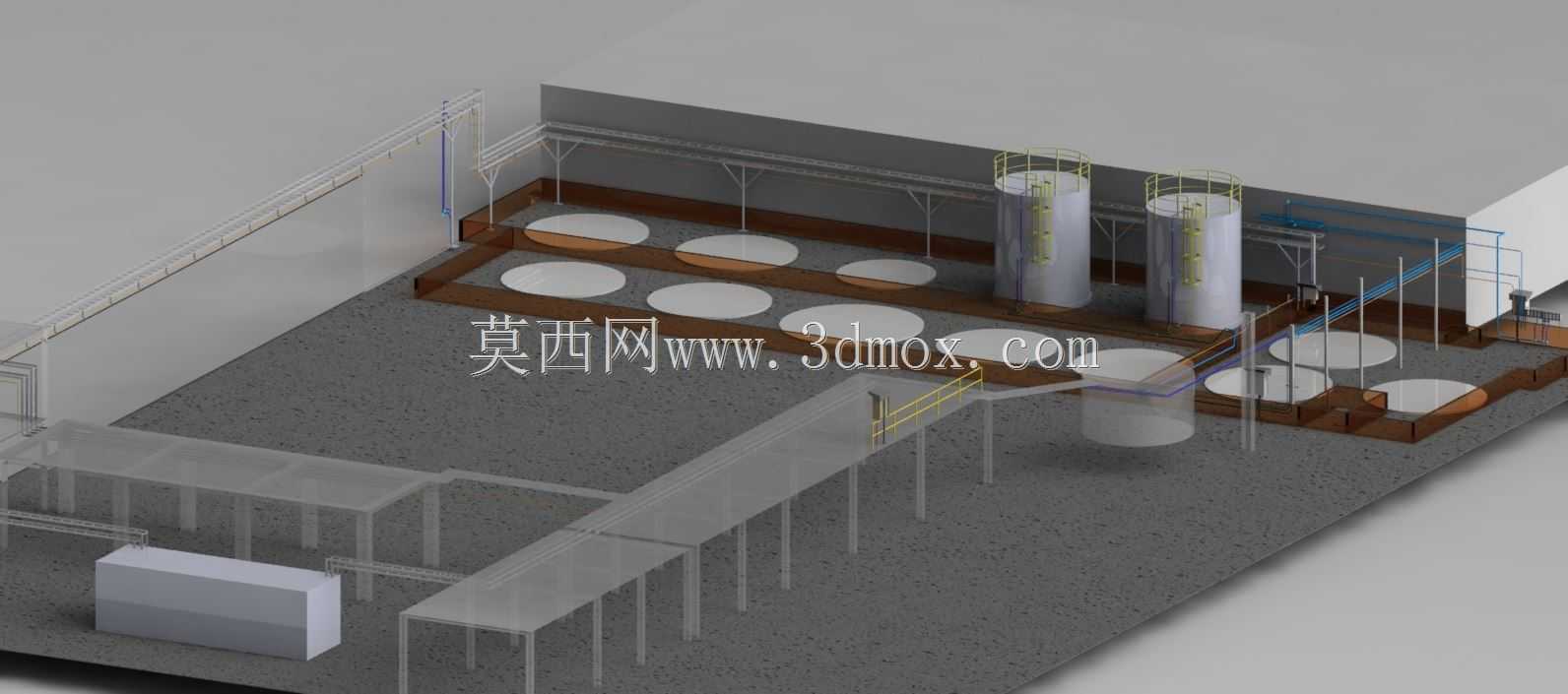

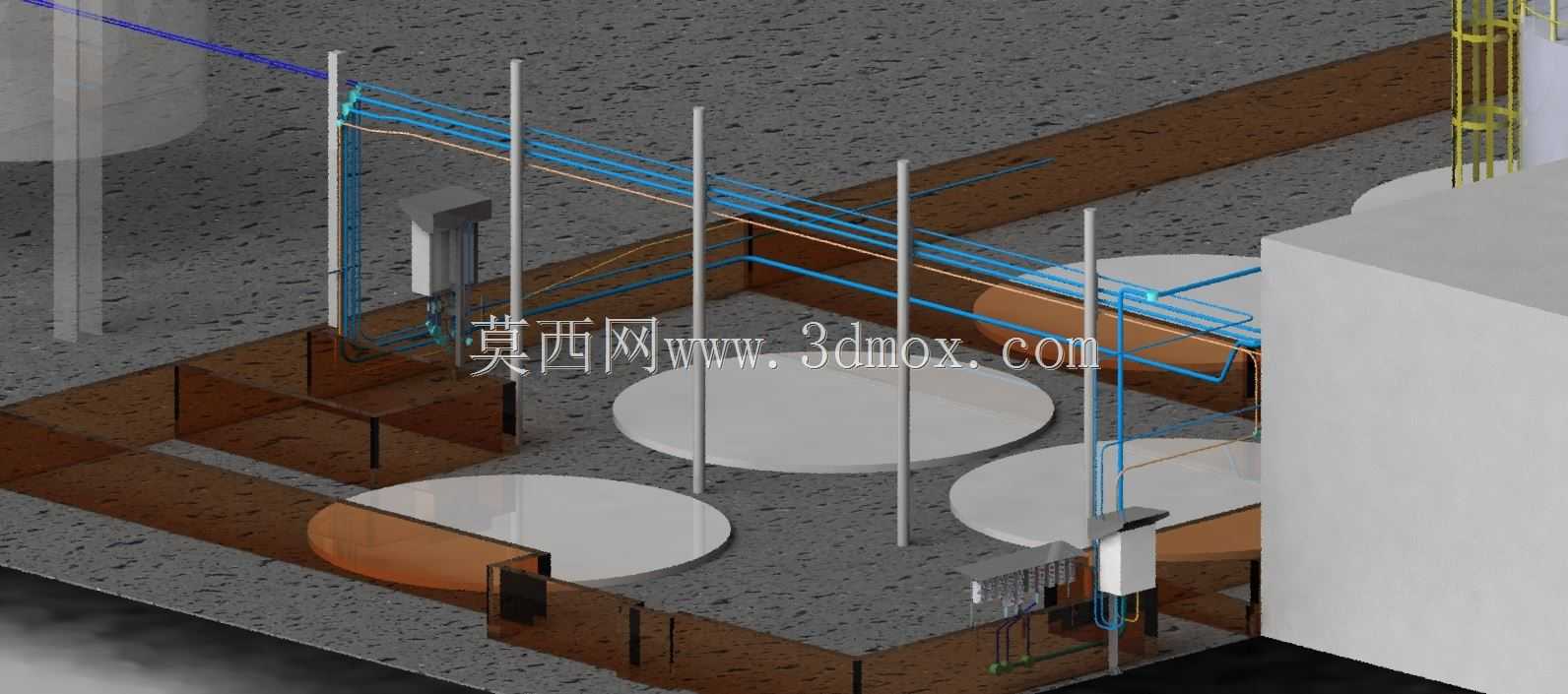

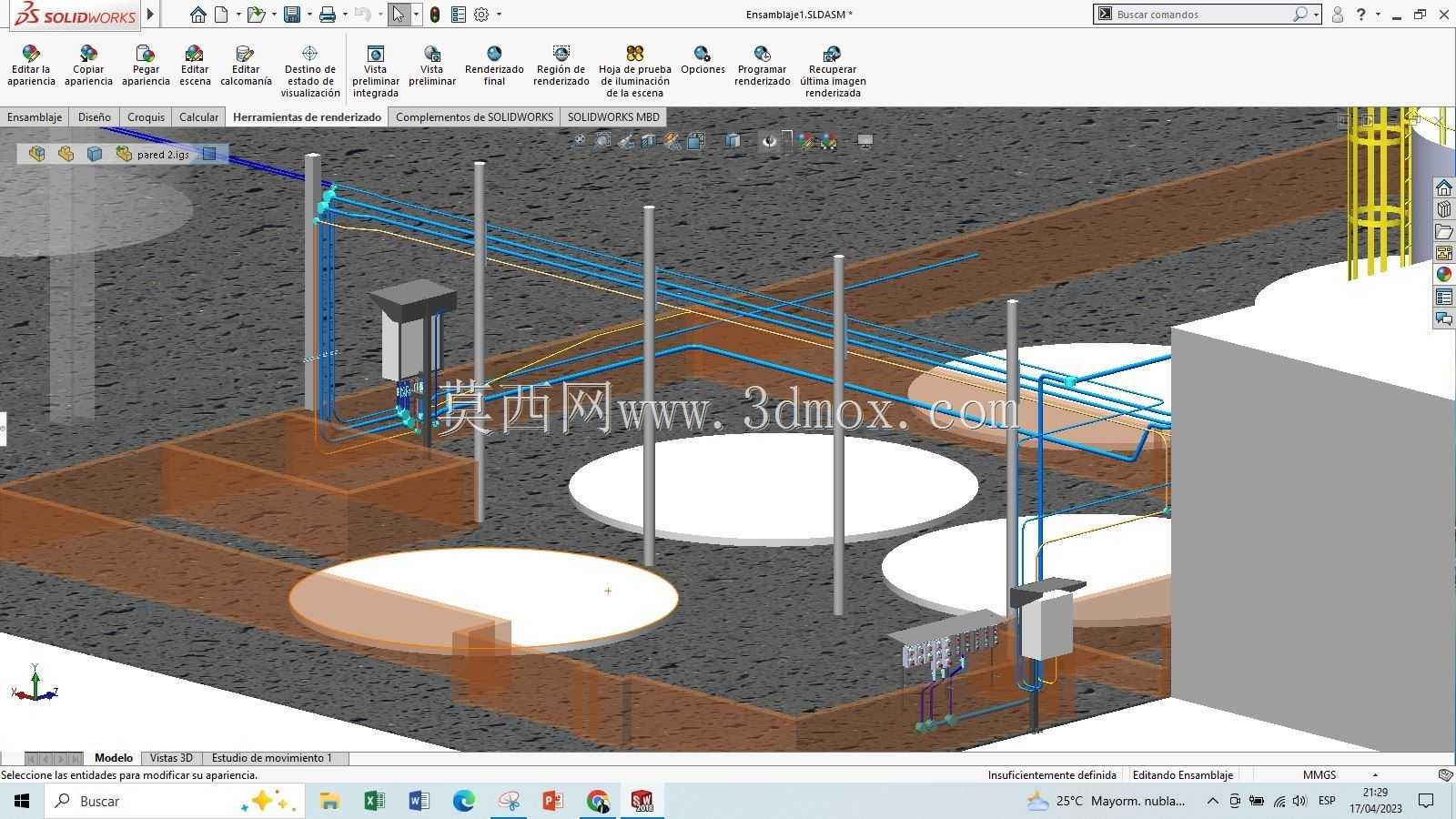

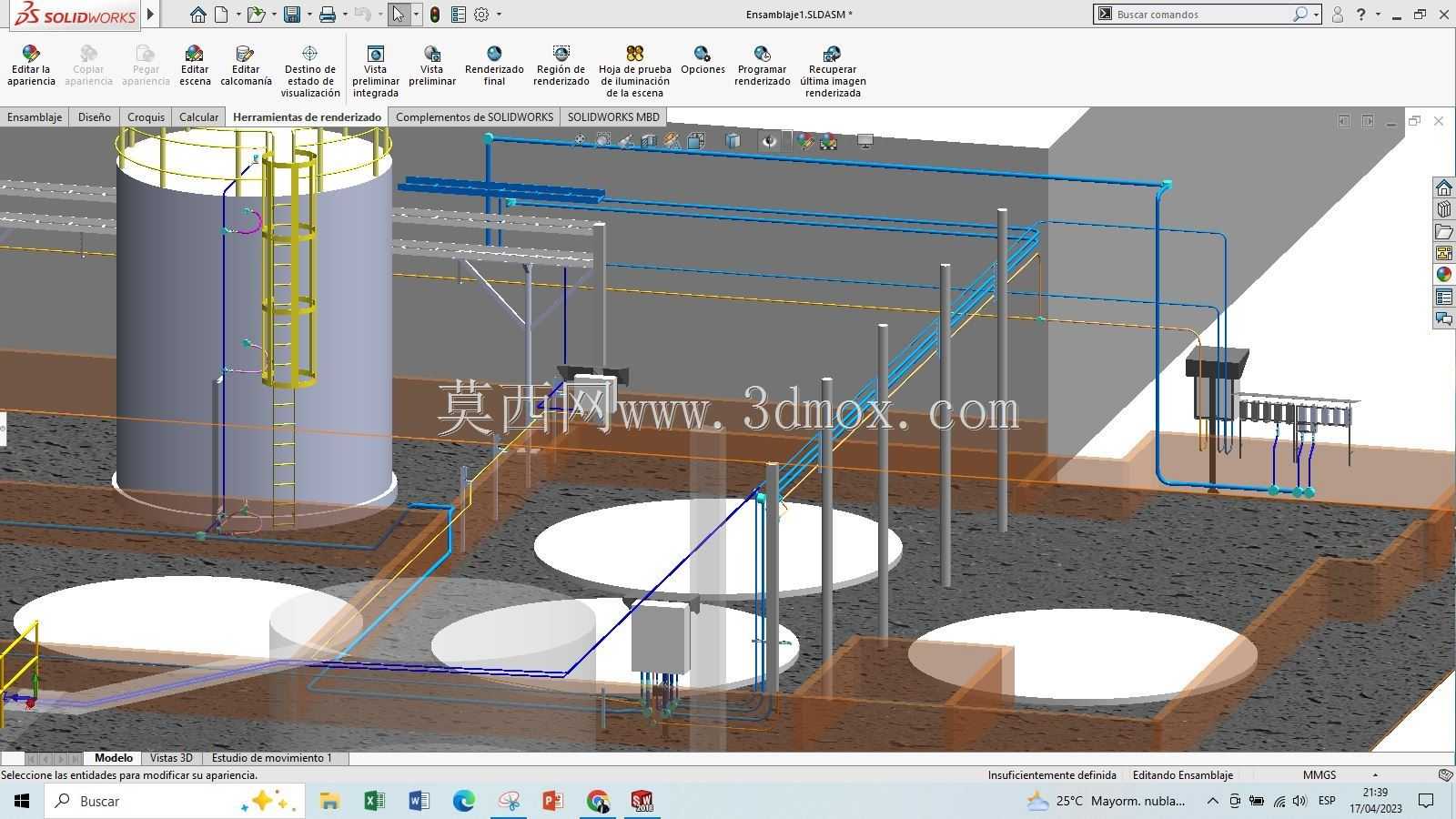

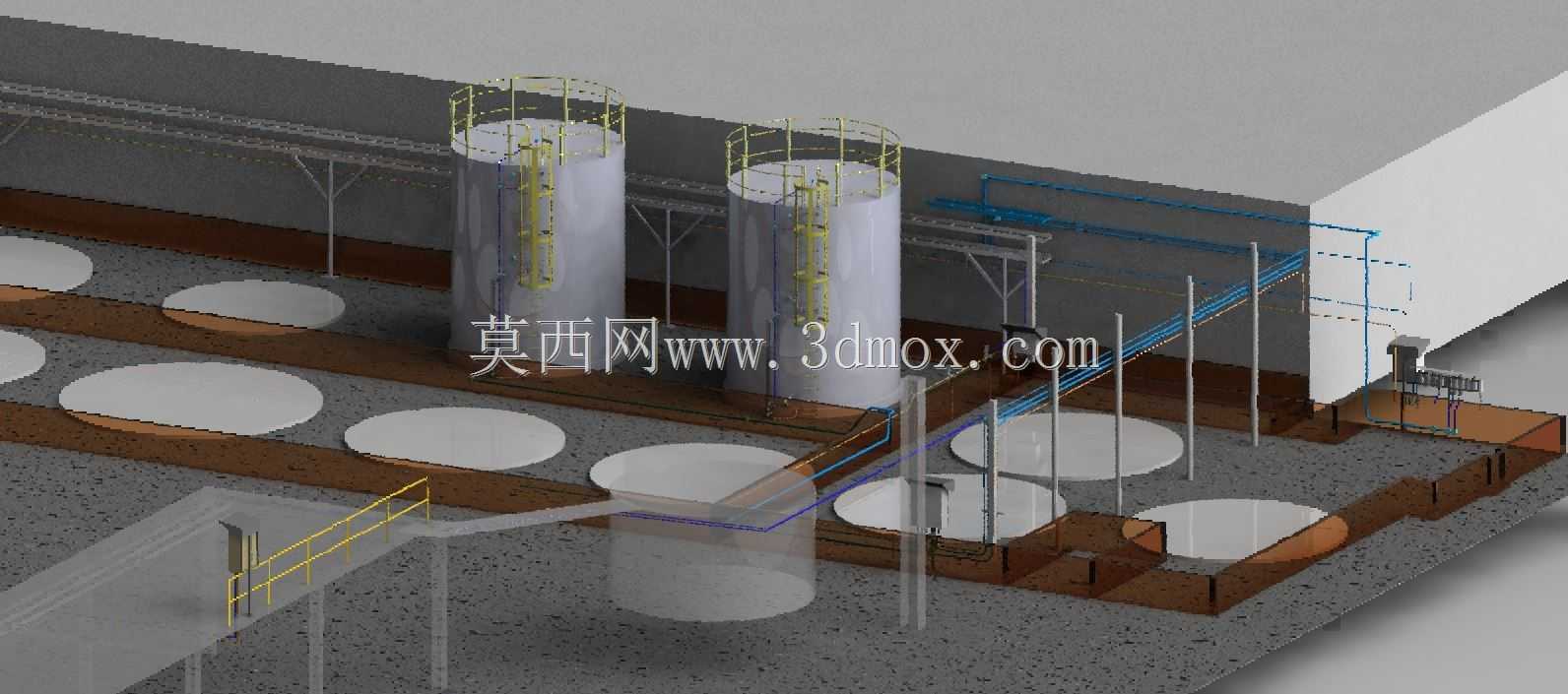

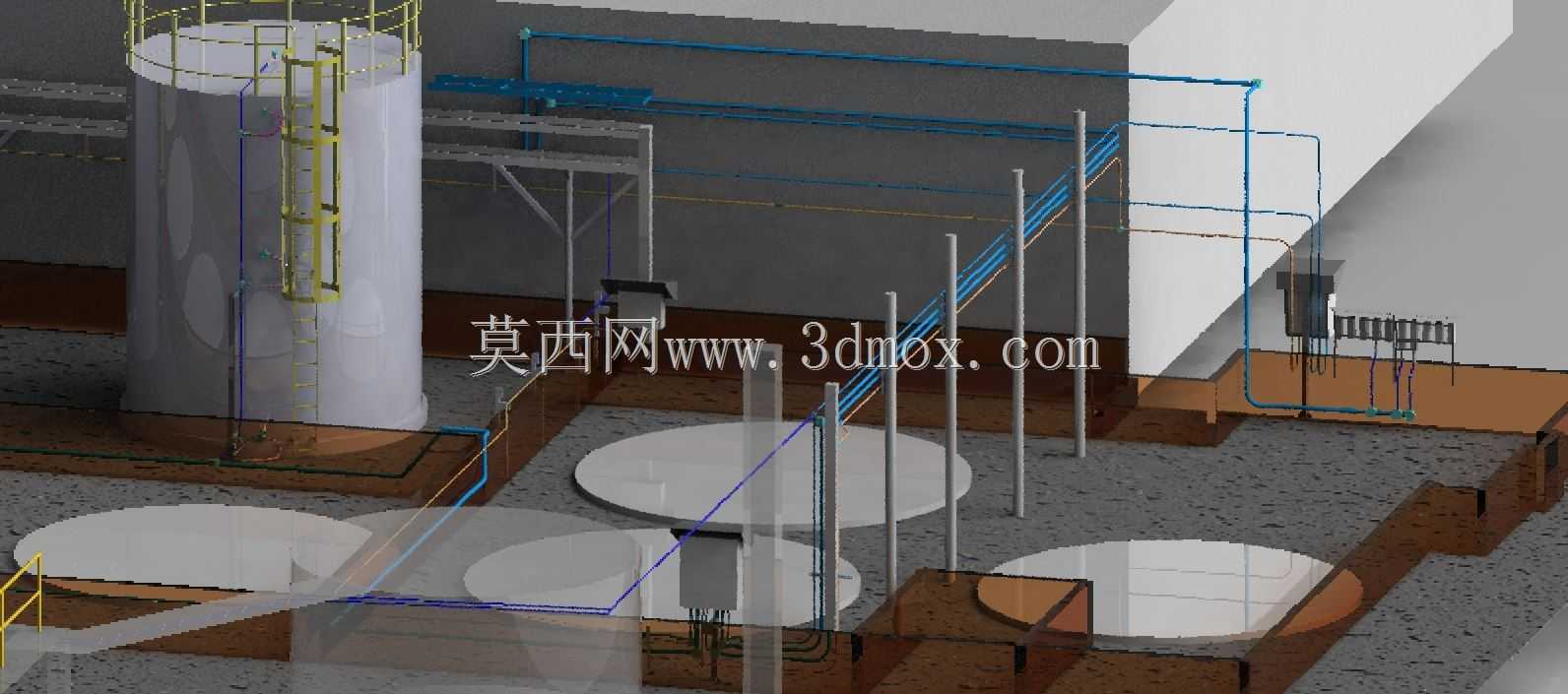

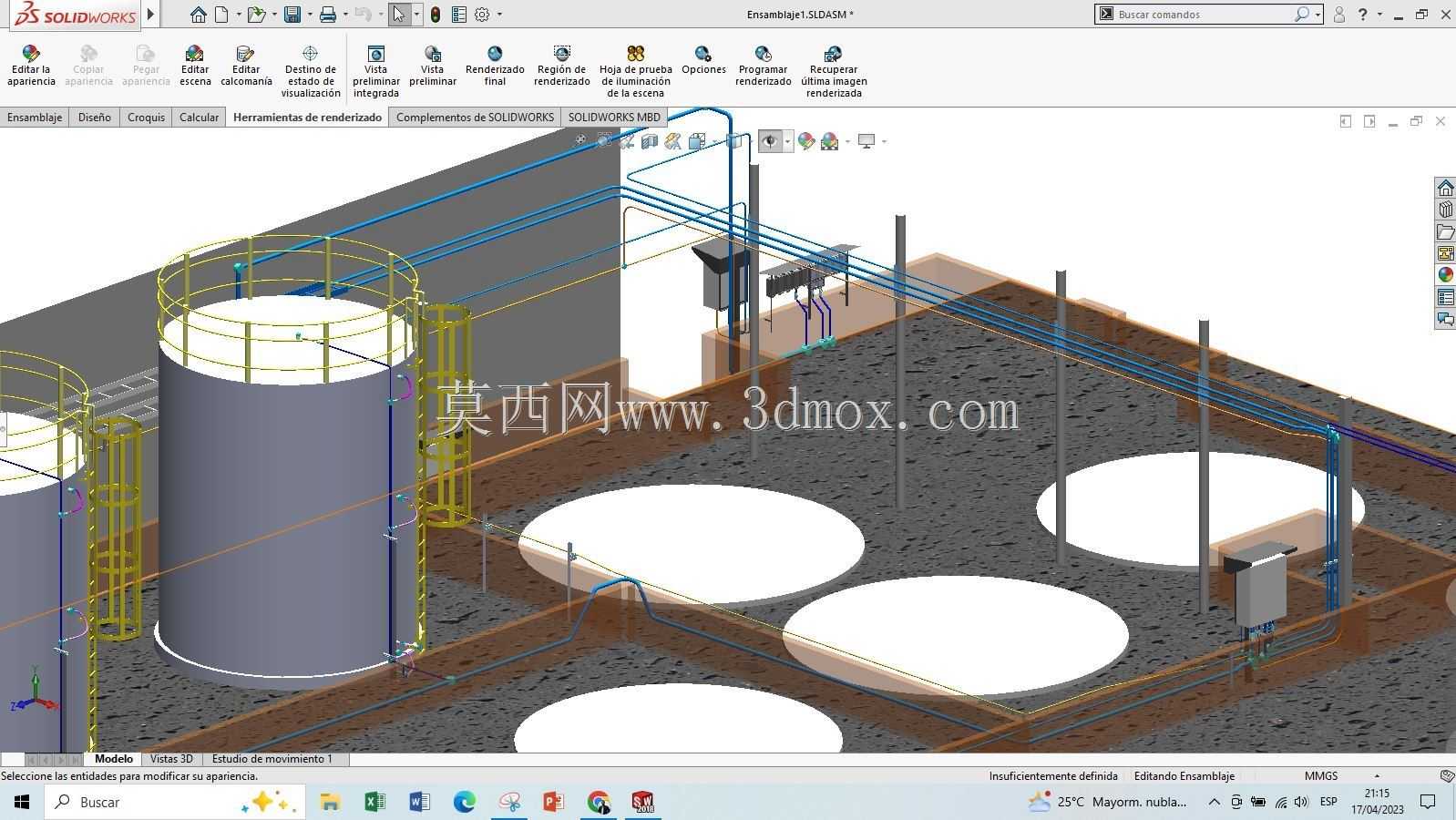

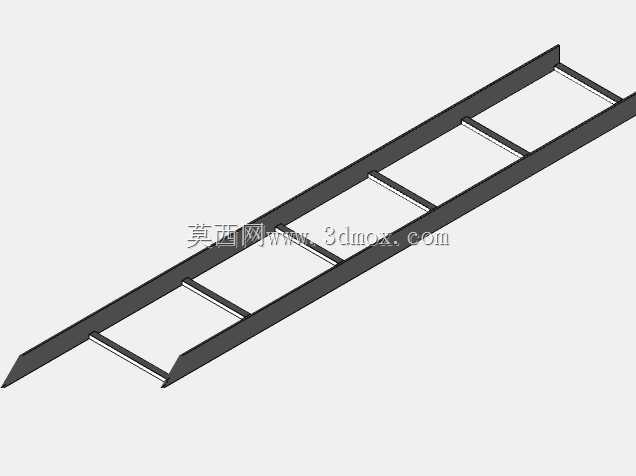

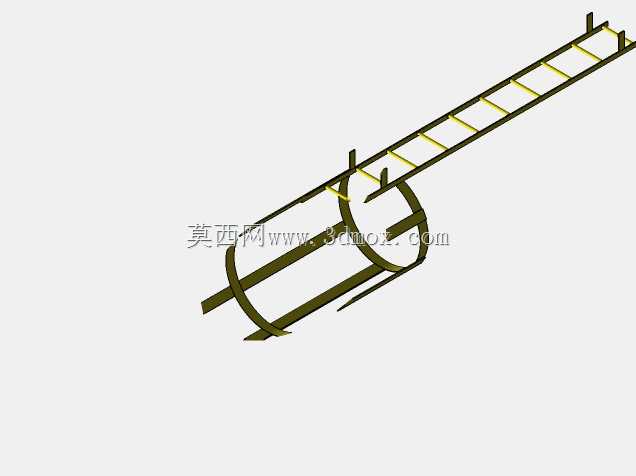

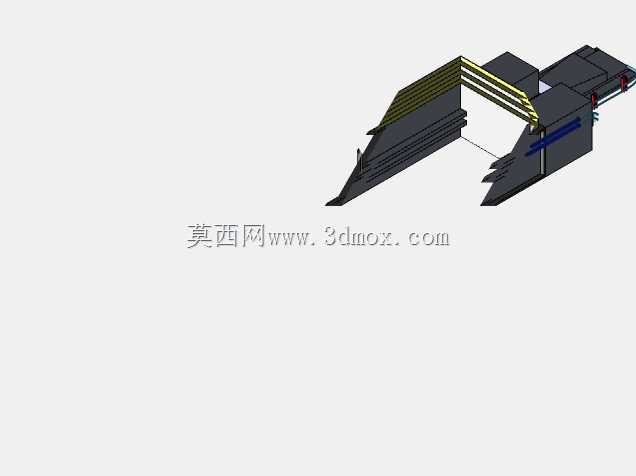

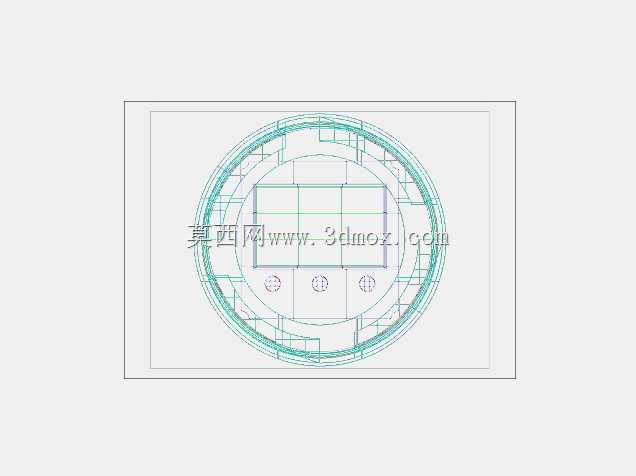

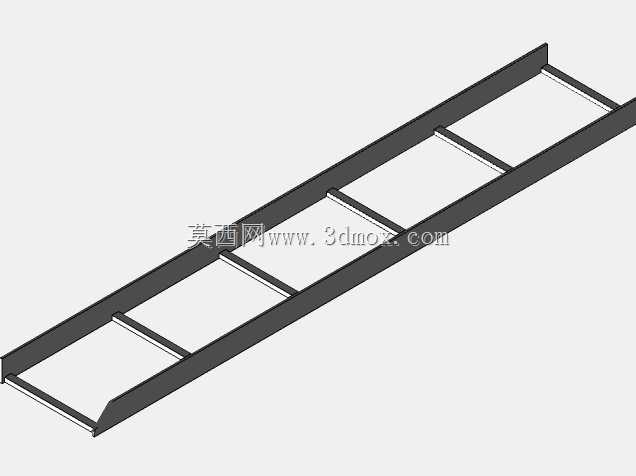

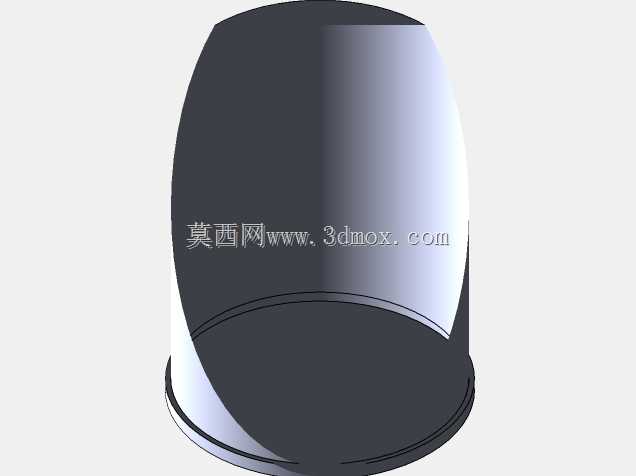

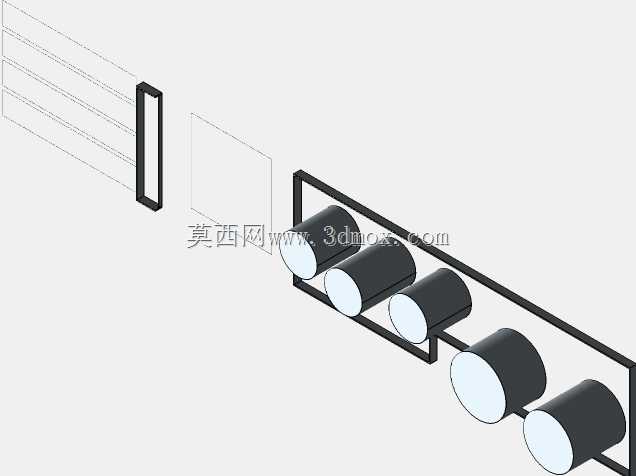

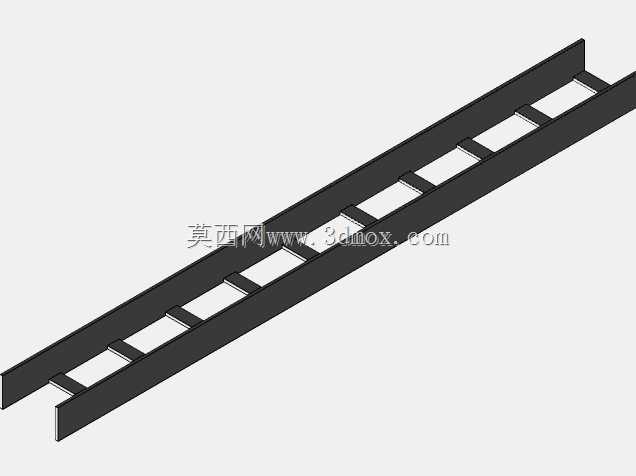

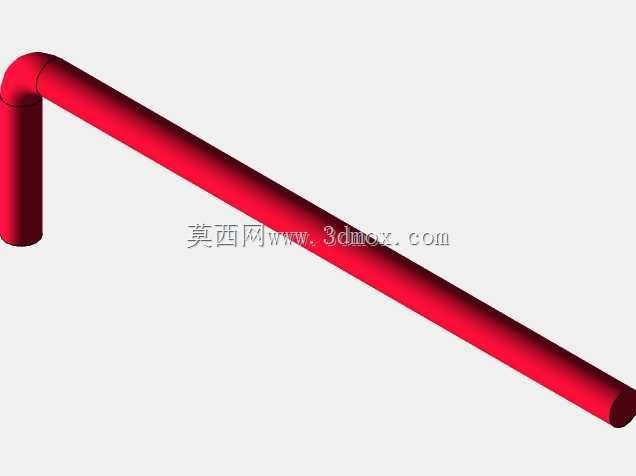

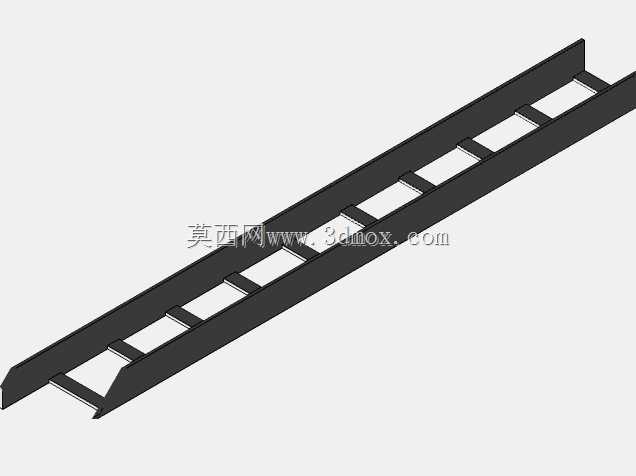

　　这套三维装配场景还原了液态物料存储工段的罐区管线排布逻辑，建模过程中先以土建地坪边界为基准划定四个立式储料罐的安装点位，罐体沿地坪预留的圆形基础坑位落位，单罐外侧配套直爬梯与顶部操作平台护栏，满足日常巡检、阀门启闭操作与仪表检修的通行需求。罐区外侧架空敷设多层综合管廊，不同介质的输送管线沿管廊支架分层排布，蓝色管线为工艺物料输送管，橙色管线为排污或伴热管路，灰色竖向构件为管廊支撑钢柱，所有管线的转弯半径、立管间距、支架跨距均参照工业管道布置规范设定，避免管线运行时出现液袋、气袋导致介质淤积。

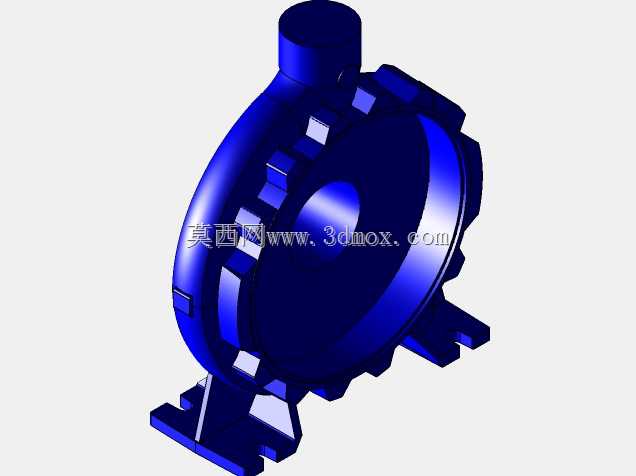

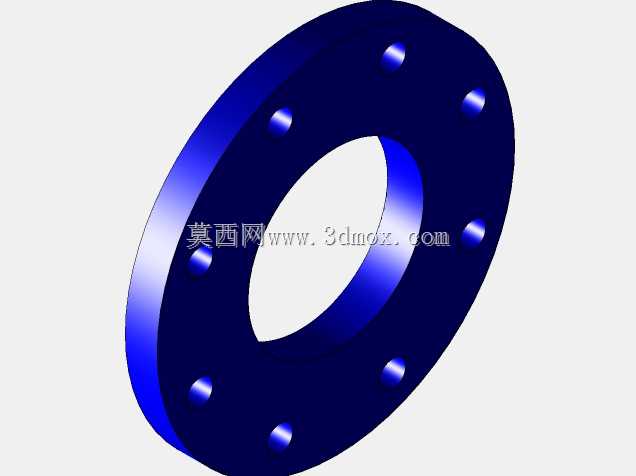

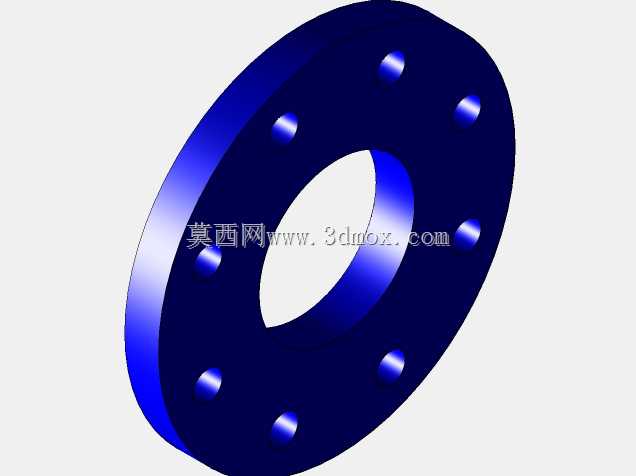

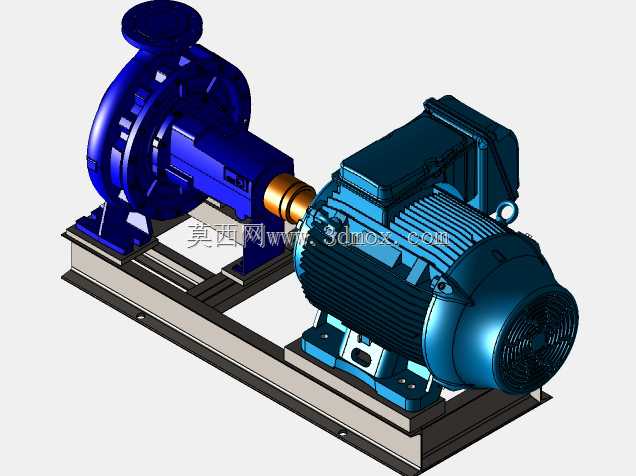

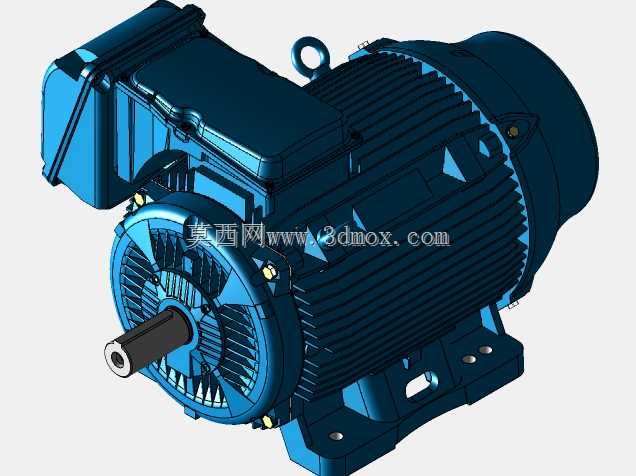

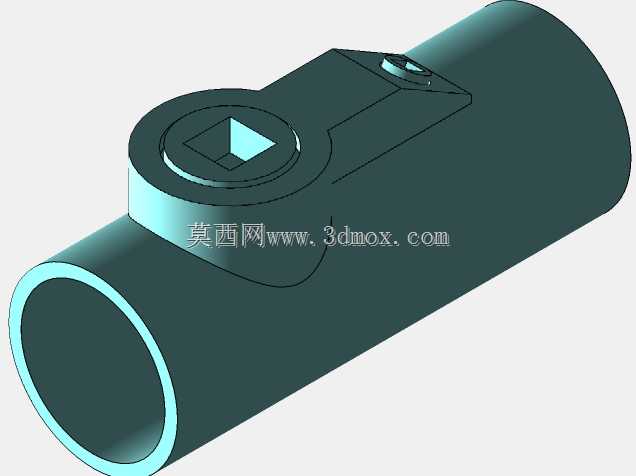

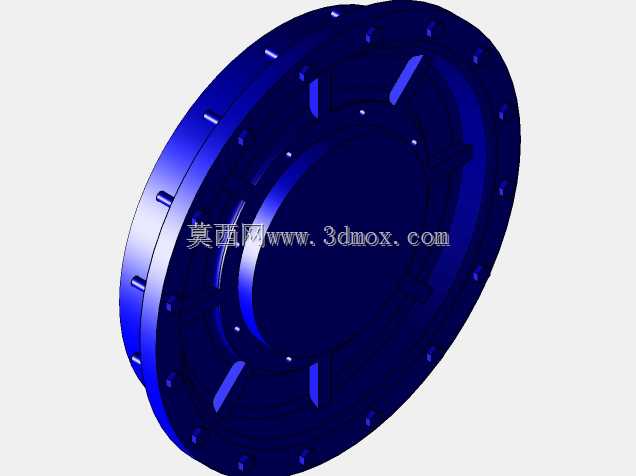

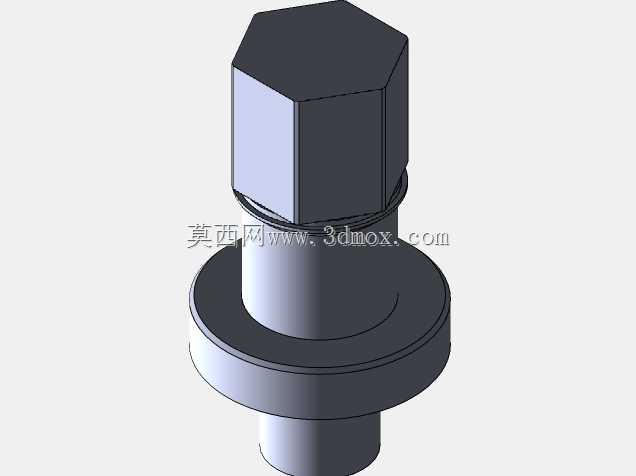

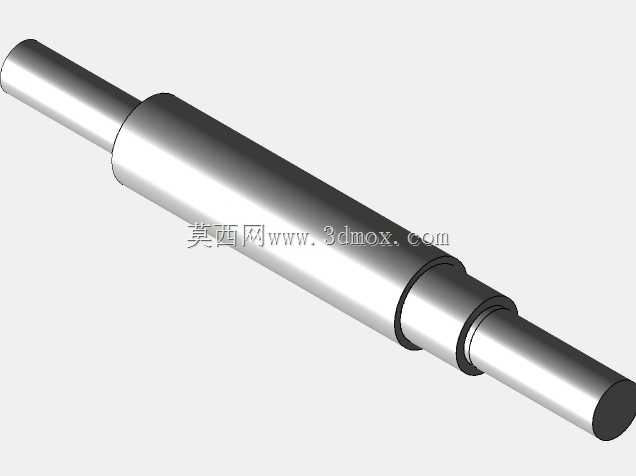

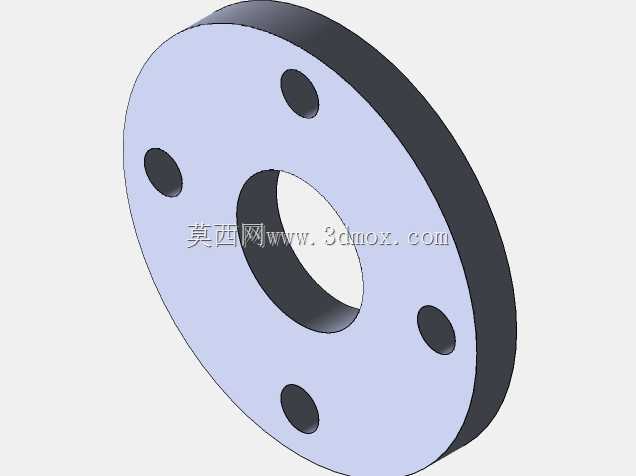

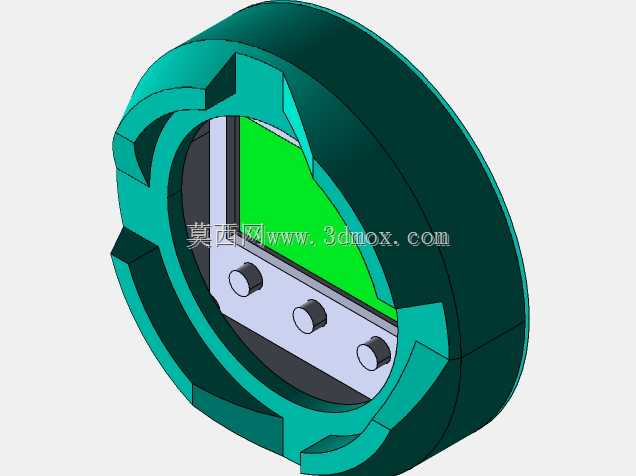

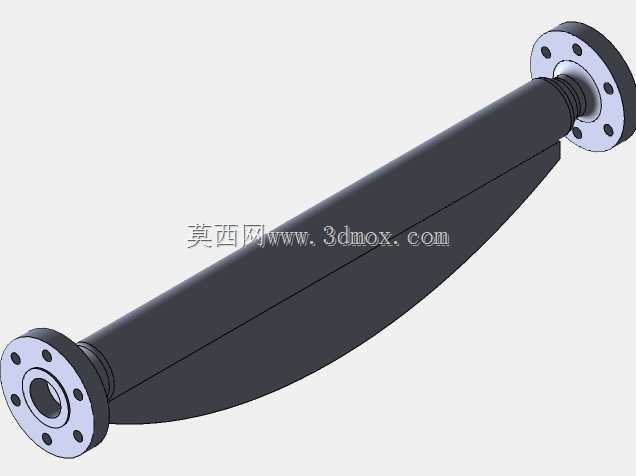

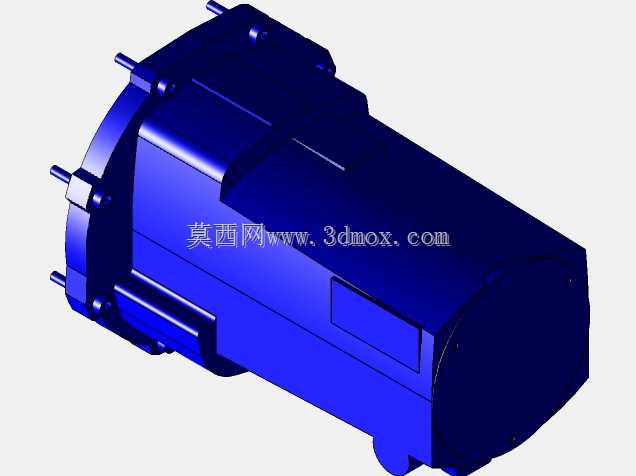

　　建模时优先梳理管路走向逻辑：从左侧高位储罐接出的进料管线沿管廊延伸至右侧泵组与计量工位，泵组出口管线再分流至各个储罐的进料口，罐底排污管线统一汇总至地沟收集管路，每段管线的法兰连接位、阀门安装位、仪表取源点位都预留了足够操作空间，阀门手轮距离操作平台的高度控制在人体工程学合理区间，无需额外搭设临时检修架即可完成启闭操作。

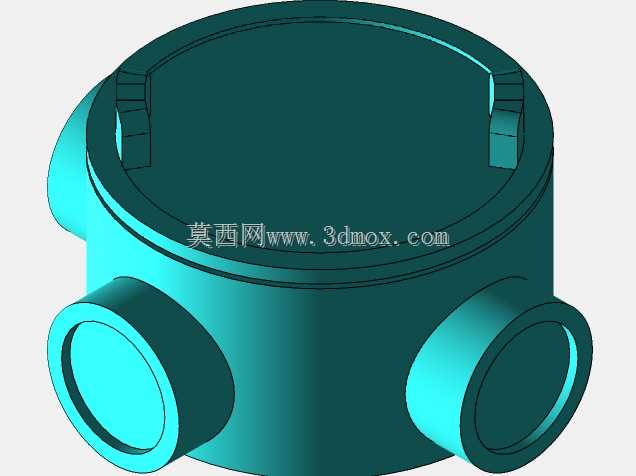

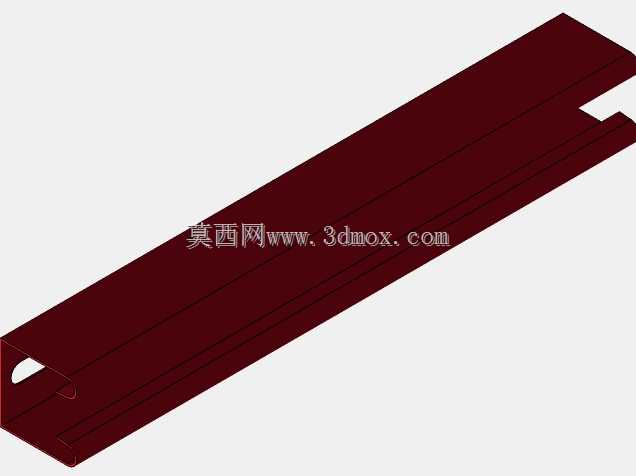

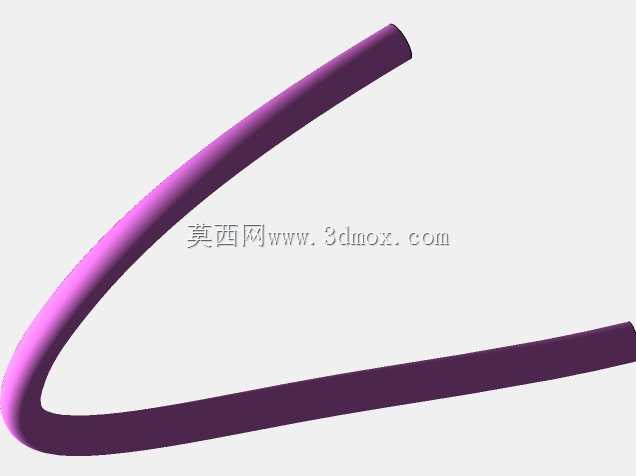

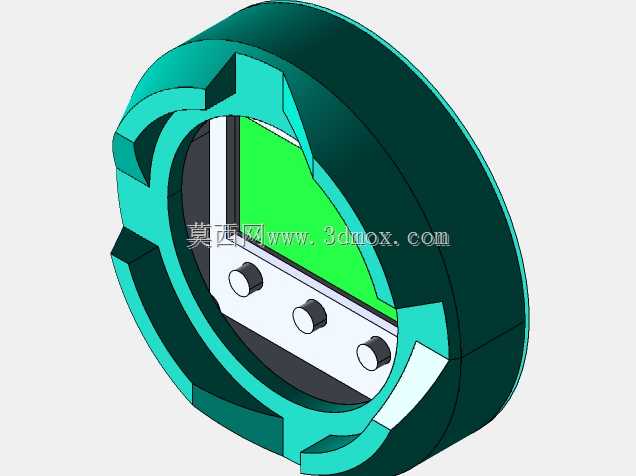

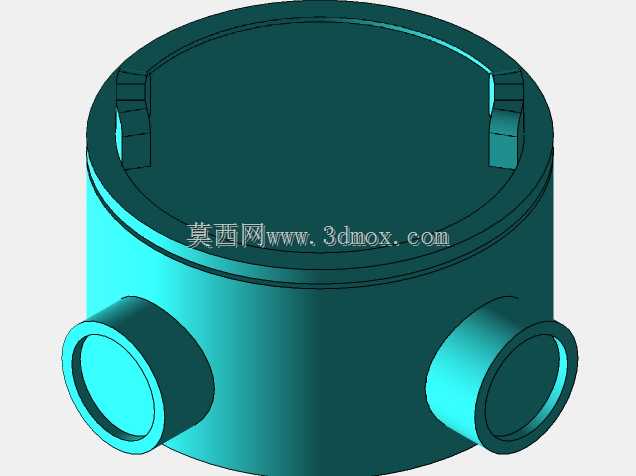

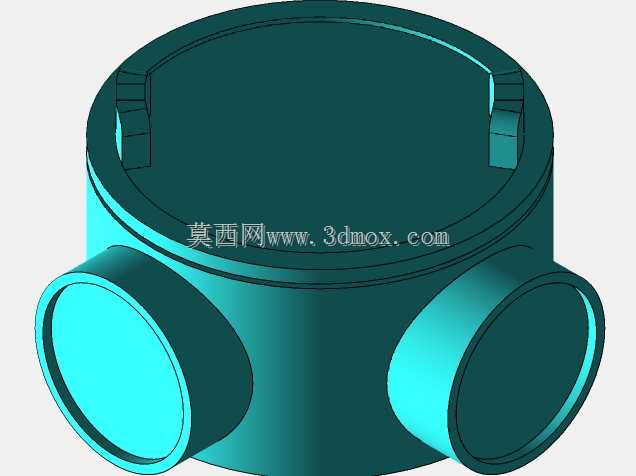

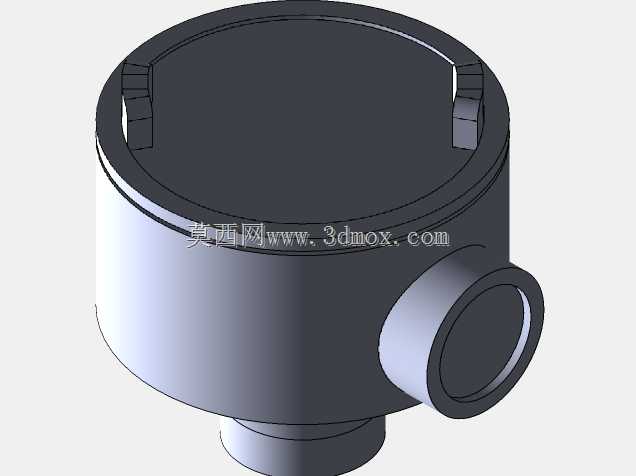

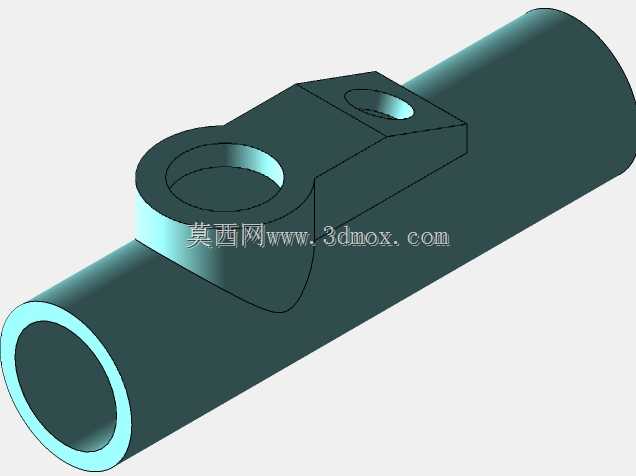

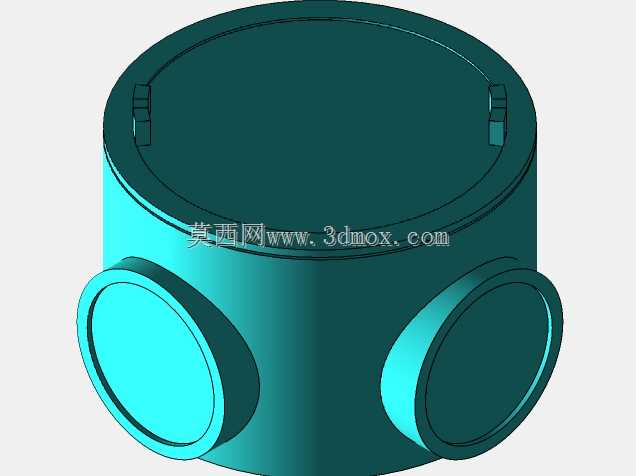

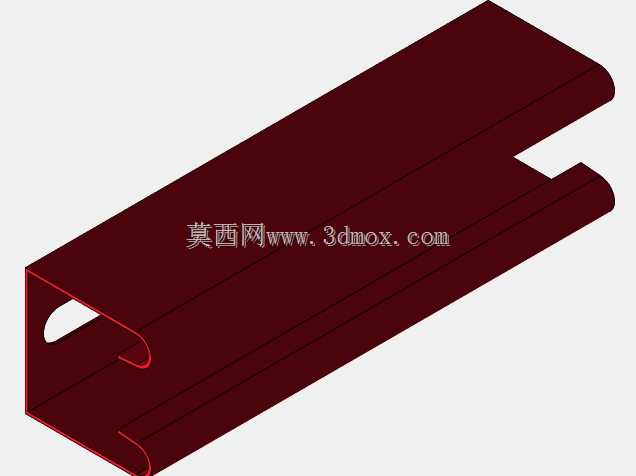

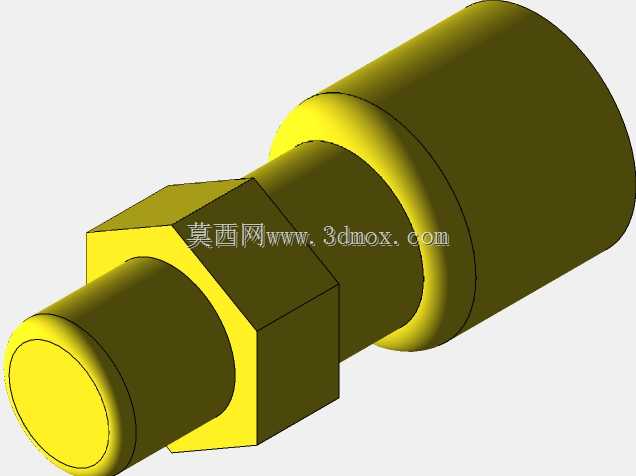

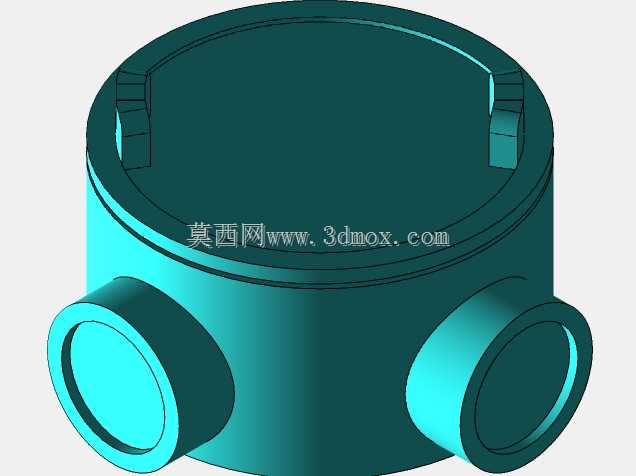

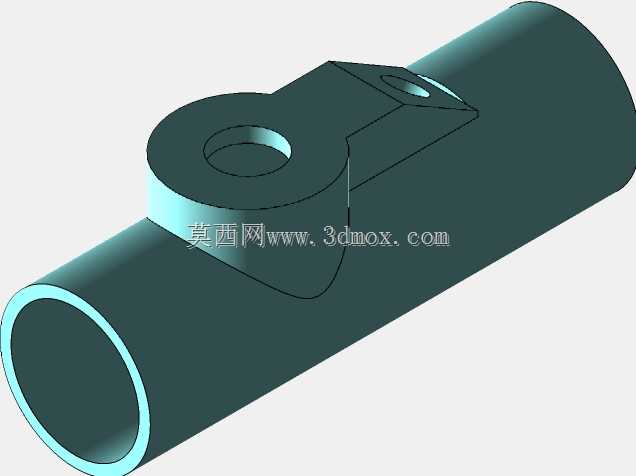

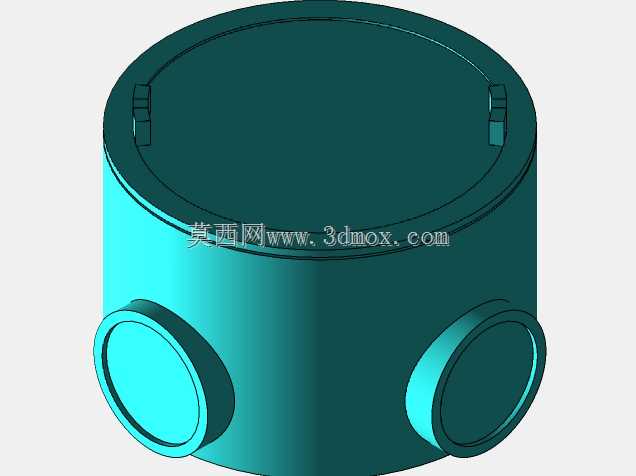

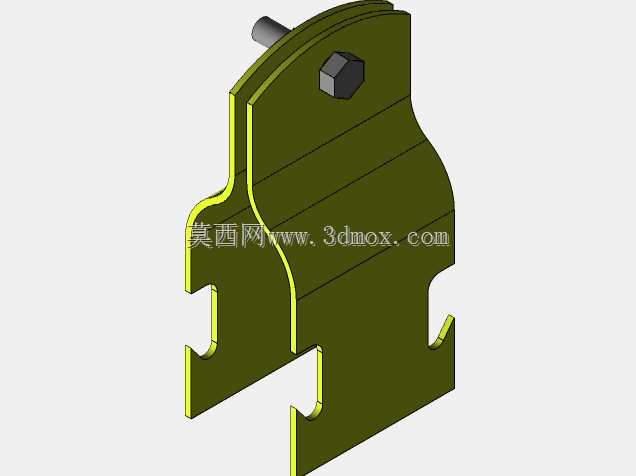

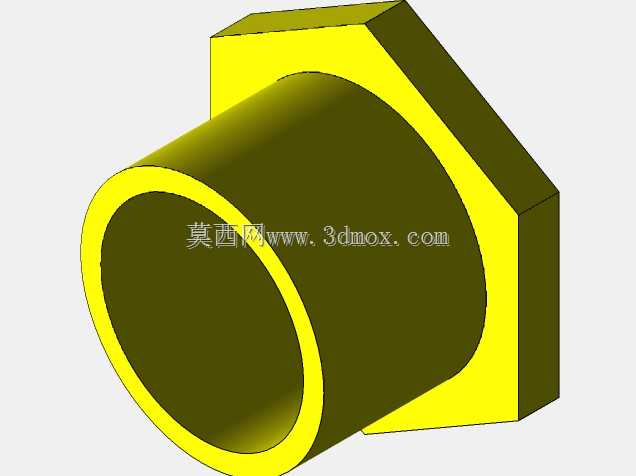

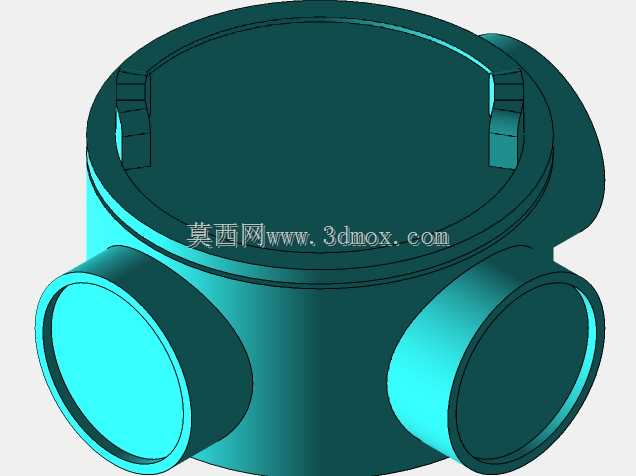

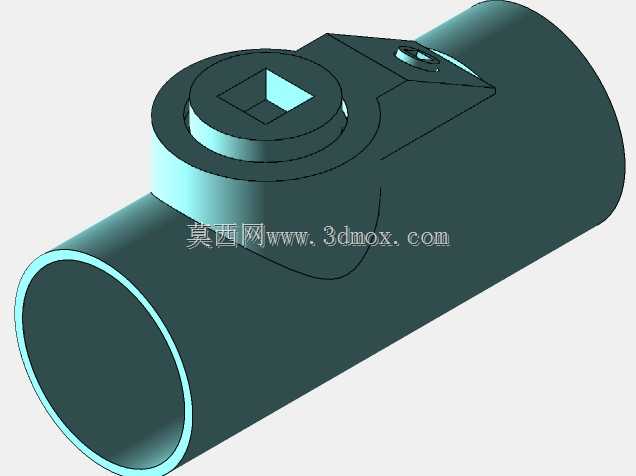

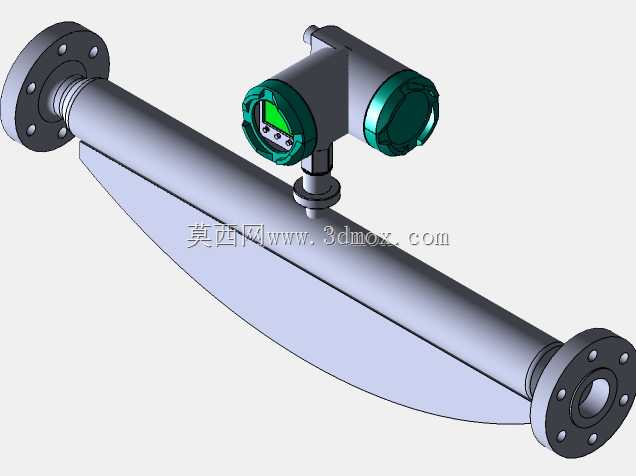

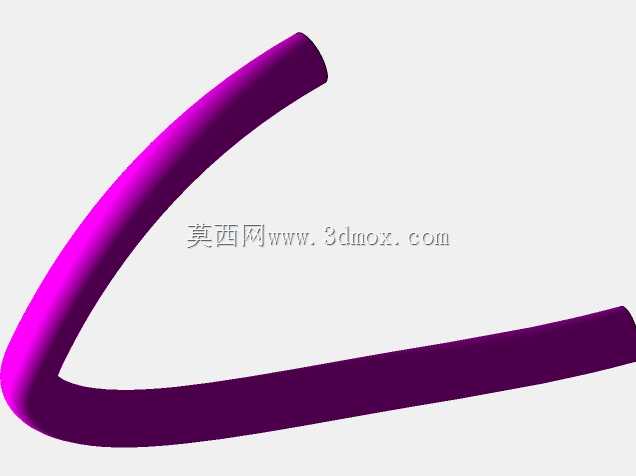

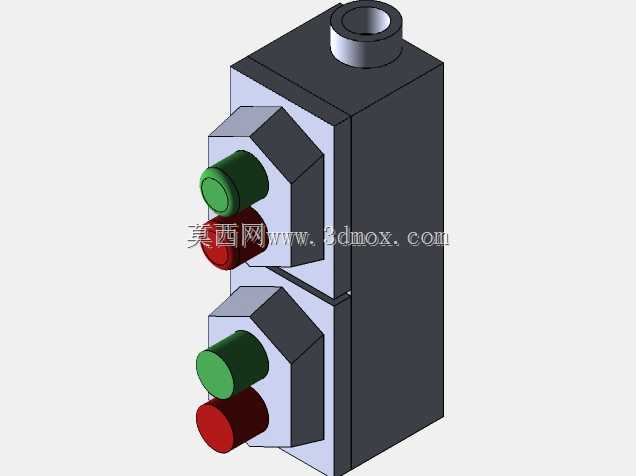

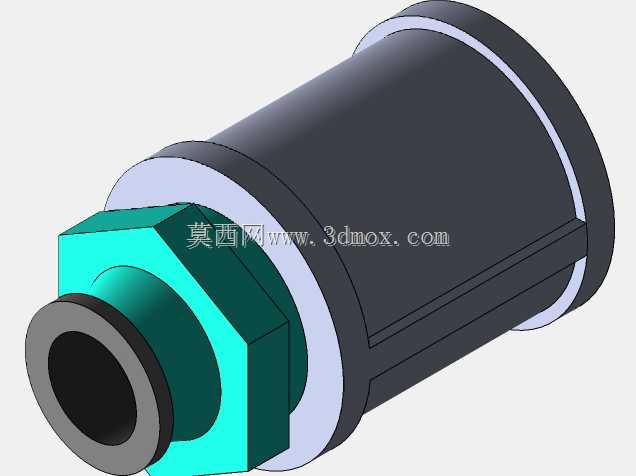

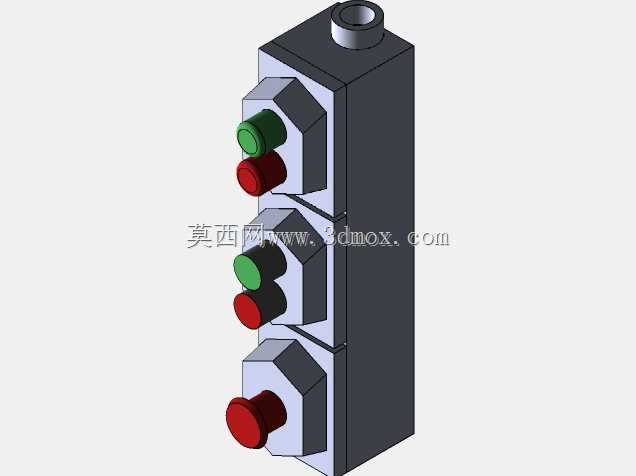

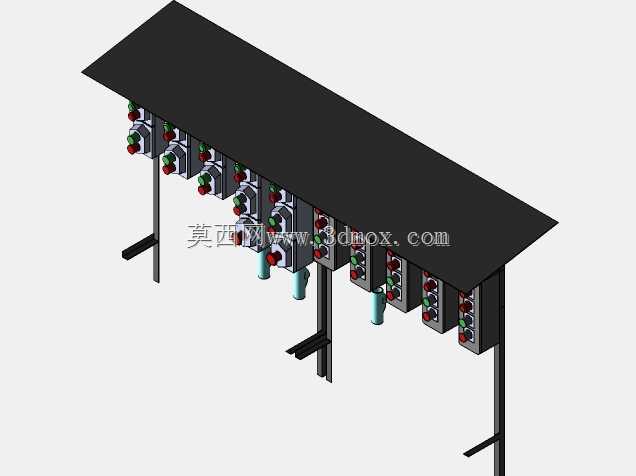

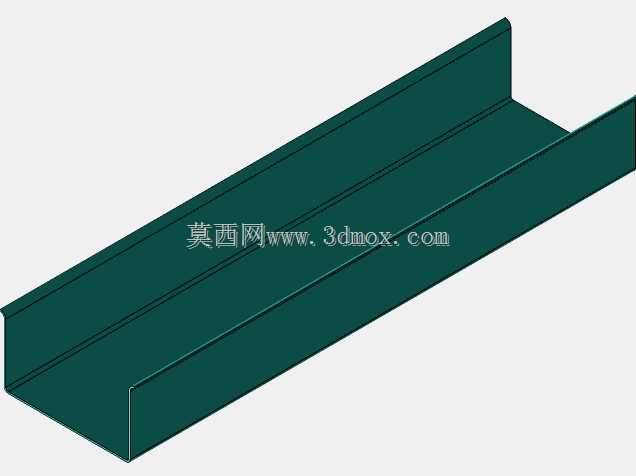

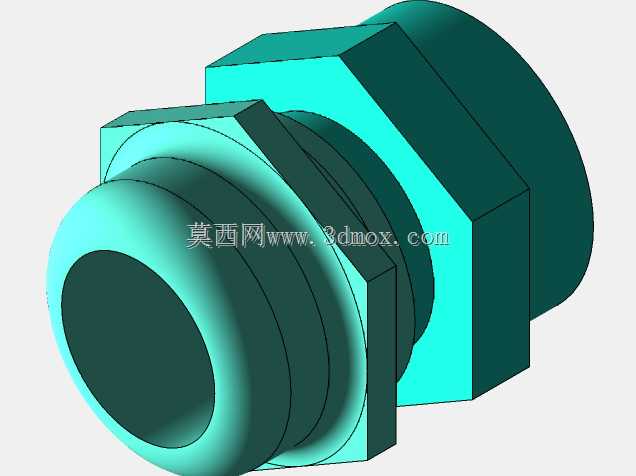

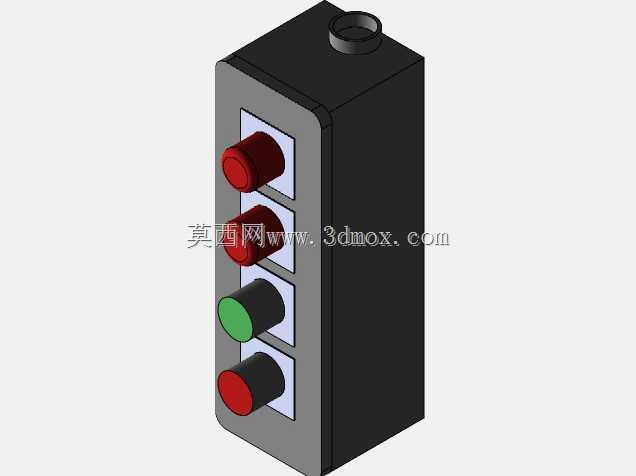

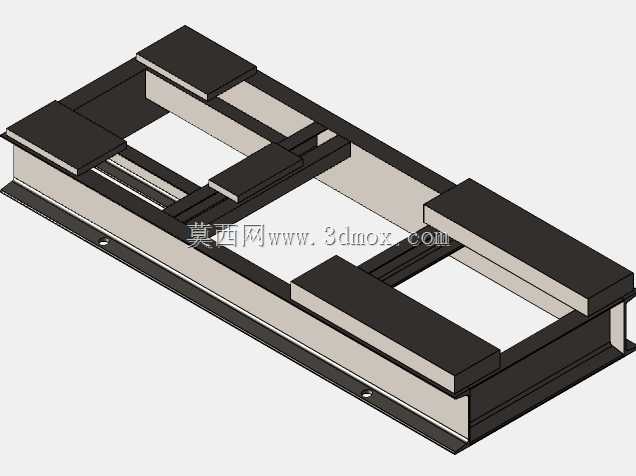

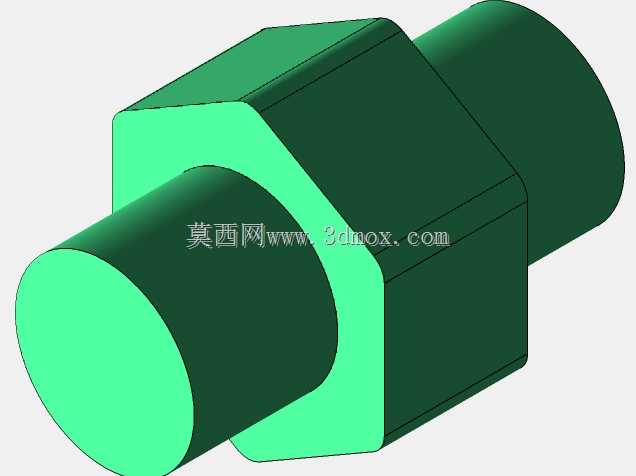

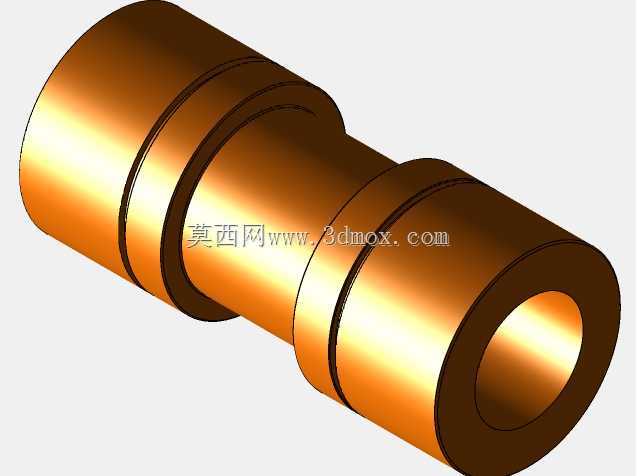

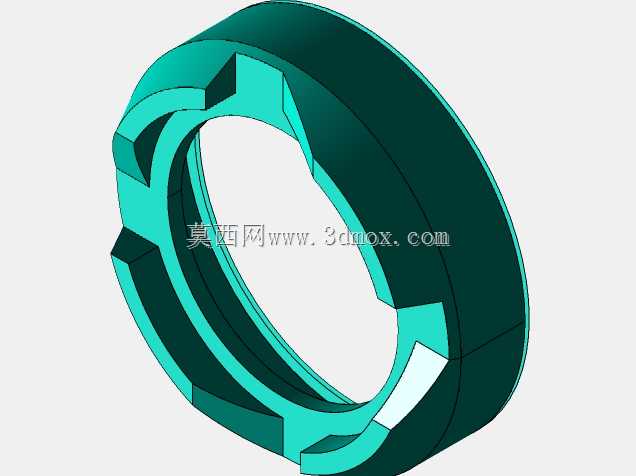

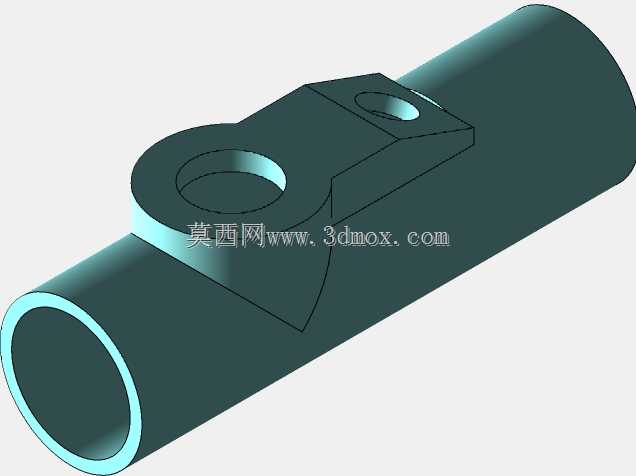

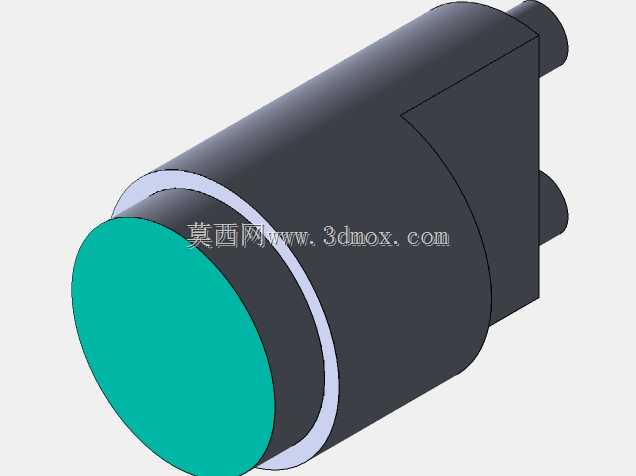

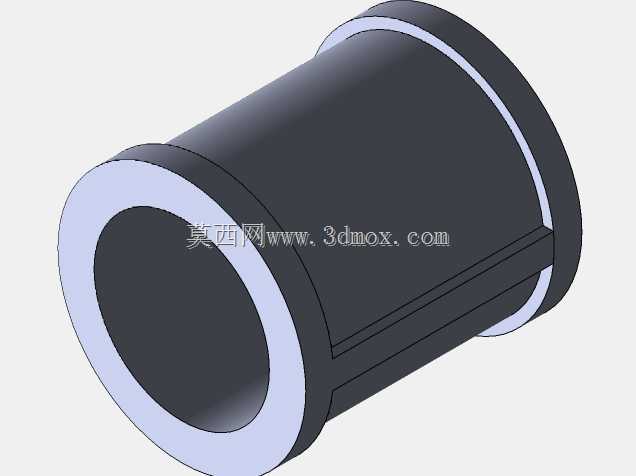

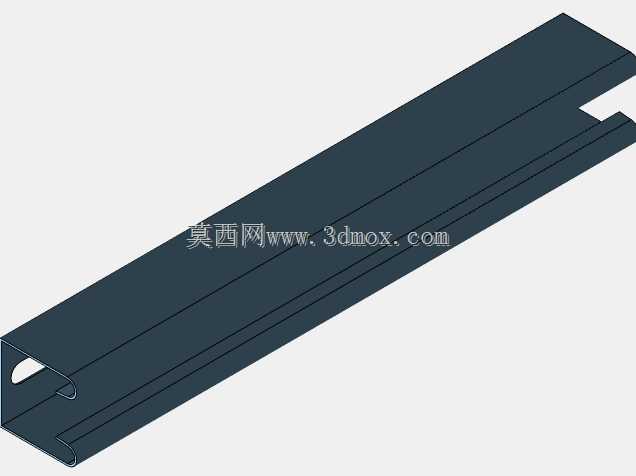

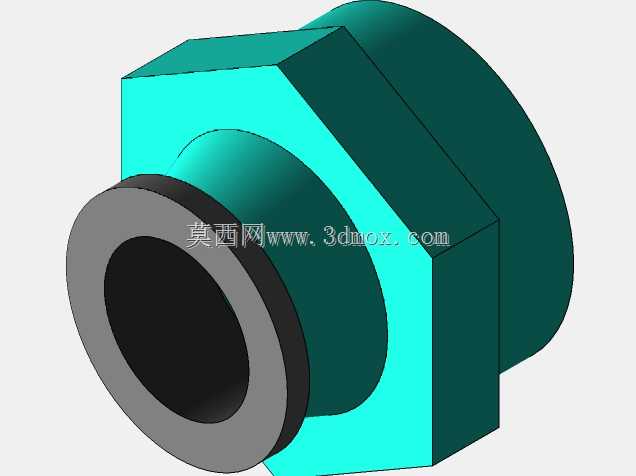

　　布局阶段充分考虑罐区的安装边界：所有管线与储罐外壁的净距满足防腐施工与保温层包覆的操作空间，管廊立柱与罐体基础的间距避开了土建施工的开挖范围，架空管线的最低标高满足厂区内巡检通道的通行要求，地下敷设的排污管线与地坪下方的基础承台无干涉。场景中还还原了管线上的配套附件，包括管道支吊架、弯头、三通、异径管、现场接线箱与仪表安装支架，各附件的装配位置与实际工程施工顺序完全对应，施工人员可参照三维排布直接进行管线预制与现场吊装，减少现场切管、改管的返工量。对于结构设计人员而言，该场景可直接用于校验管廊钢结构的载荷分布，核对管道热补偿的弯管设置是否合理，也能辅助排查罐区消防通道、操作空间的合规性，为储料罐区的工艺布置、安装施工提供直观的三维参照。
