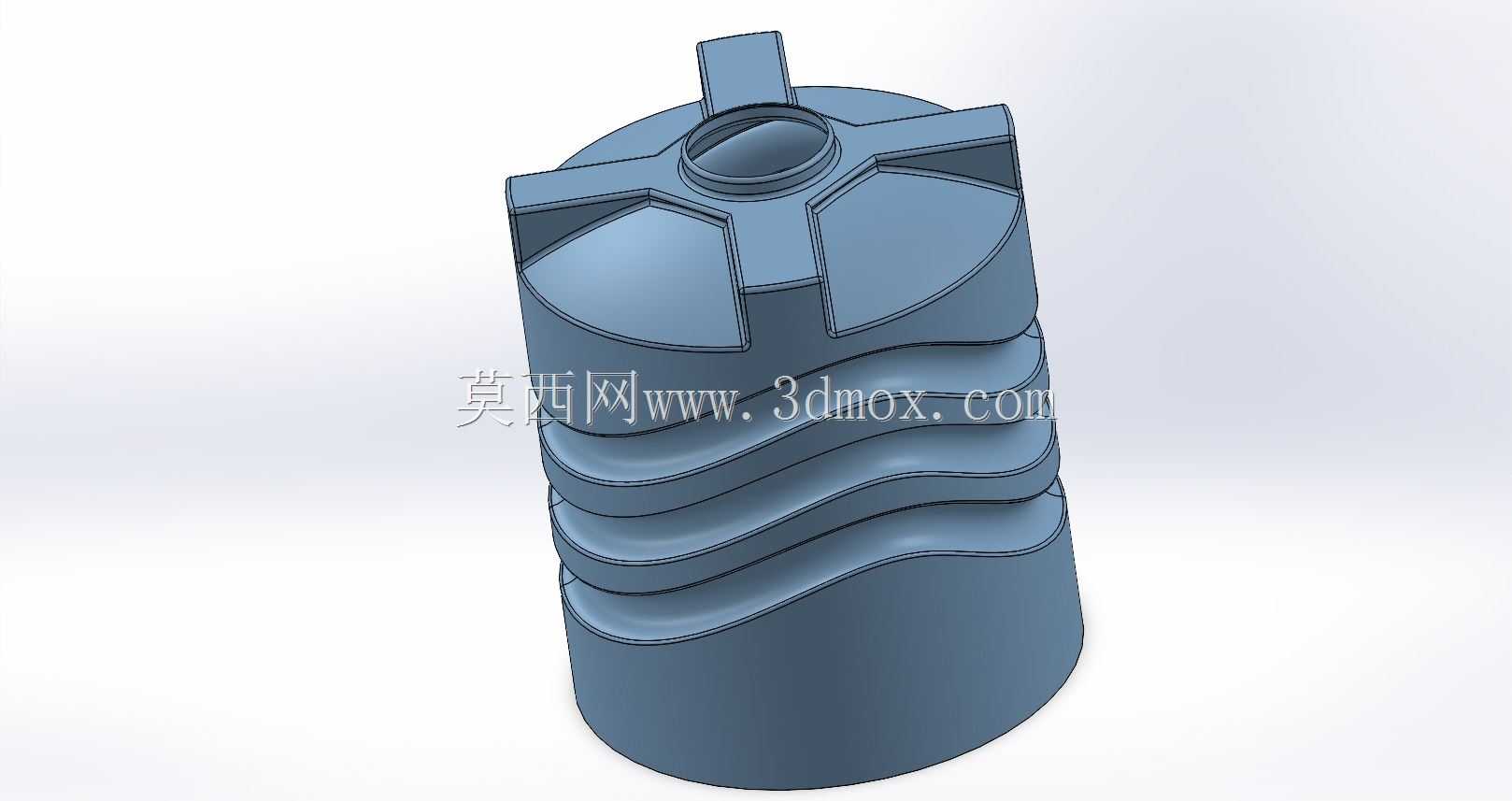

波纹立式储水罐体结构造型

　　这款立式储水罐体的造型围绕中小型循环供水、设备冷却补水以及工艺暂存场景展开，整体采用圆柱主体配合顶部十字加强肋的布局，在有限占地内兼顾储液容积与结构刚性。罐体下部外壁设置多道连续波浪形环向波纹，这类结构并非单纯装饰：薄壁容器在满液状态下，侧壁会承受随液位高度变化的静水压，平直筒壁容易出现局部外鼓或屈曲，波纹段通过周期性折边提升截面惯性矩，能够在不显著增加壁厚的前提下抑制变形，同时波纹形成的柔性余量可缓冲水温变化带来的热胀冷缩，降低支座与连接管路承受的附加应力。

　　顶部区域做了加厚平台处理，四条径向加强肋从中心管口向外延伸至筒壁边缘，将顶盖板划分成四个扇形受力区。储水罐顶部往往需要布置检修口、通气管或者液位检测附件，十字肋既可以承担人员短时踩踏检修的局部载荷，也能避免顶板在负压抽吸时发生凹陷。中心凸起的圆形接口作为主要进出通道，接口根部带有过渡圆角，避免直角连接处应力集中；接口高度高出顶面，可减少顶部积液沿管口渗入的风险。

　　从安装边界看，罐体为直立圆筒形态，底部保持完整圆柱面，适合放置在混凝土基础、型钢框架或预制托盘上；外围没有突出的侧向接管，设备排布时只需在筒体外侧预留管路连接和液位观察空间。顶部十字肋的外端略微高出盖板，吊装或叠放时可作为定位接触点，减少平面直接受压。筒身波纹沿周向连续闭合，外形没有突变尖角，模压或滚压成型时材料流动更顺畅，也便于后期清理外壁灰尘与水渍。

　　在结构建模过程中，需要重点控制波纹的波距、波深与过渡圆角。波距过小会增加成型难度并减小有效容积，波深过大则可能在波谷位置造成壁厚减薄；顶部肋板与筒体交接处应采用连续圆角过渡，使载荷从盖板顺畅传递到侧壁。中心接口的内径需与配套管路流量匹配，接口端面保留足够的法兰或焊接装配余量。整体造型把储液容量、承压刚度、成型工艺和现场安装空间合并考虑，适合作为冷却系统、水处理单元或小型供水设备中的储水部件进行结构参考与布置校核。
