气动迷你高压注油润滑黄油枪

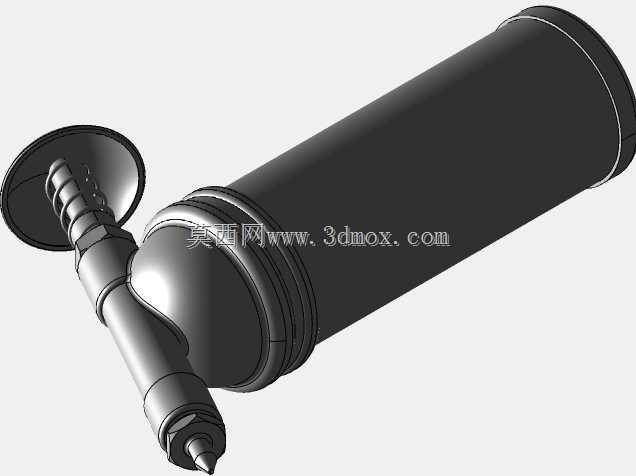

　　这款小型气动黄油枪主要面向设备维保、装配线加注、工装夹具润滑以及小型机械售后维护场景，结构紧凑，适合在空间受限的工位上完成轴承座、导轨副、销轴、滑块、链条张紧座等点位的油脂补充。整机由储脂筒、筒盖、压注枪体、尖嘴出油接头、气动驱动接口和操作端组成，三维结构按照实物比例还原，能够直接用于维修工具库建模、工位布局校核、保养手册配图以及配套皮套、挂架、收纳盒等附件的二次设计。

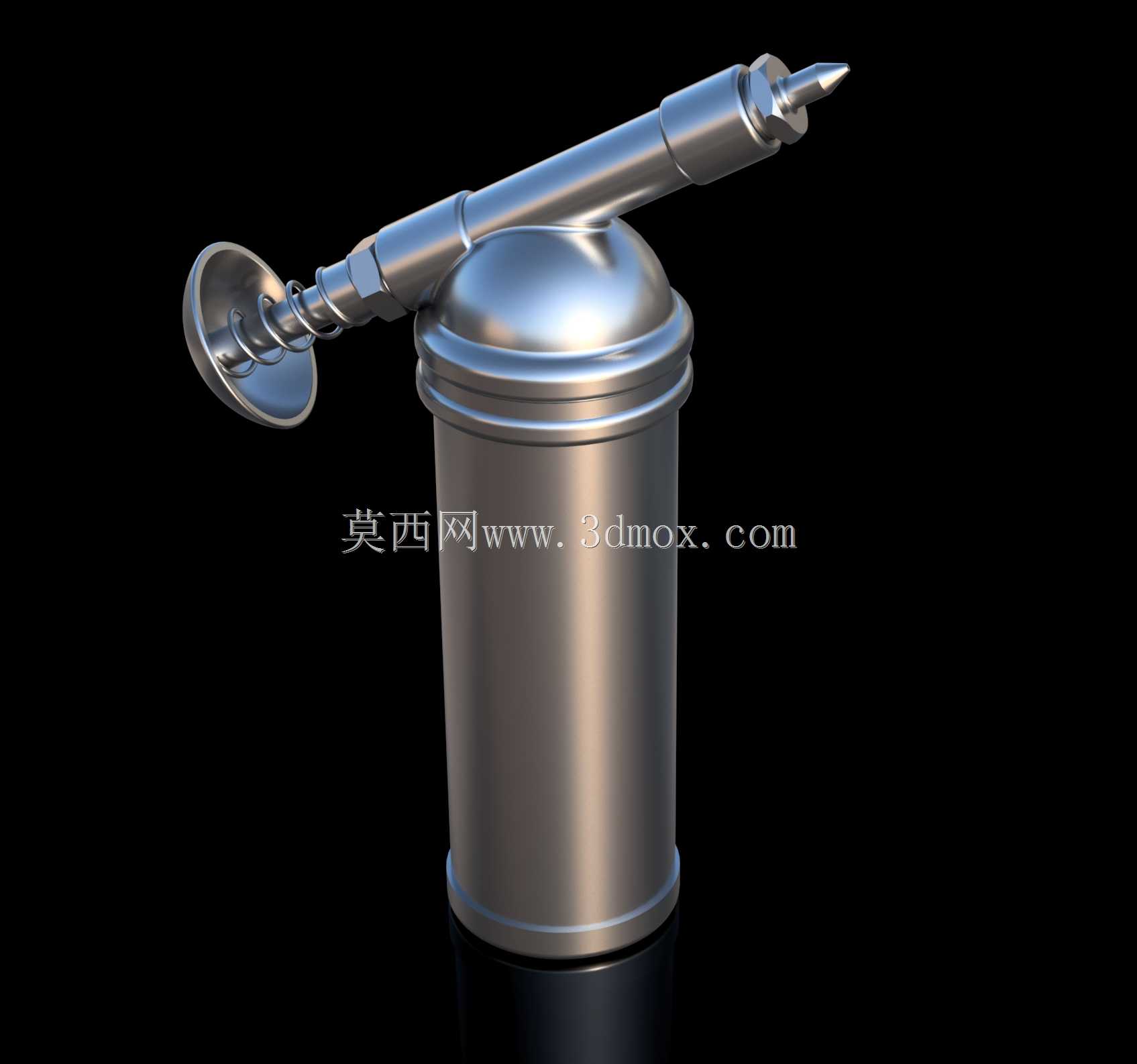

　　从实际使用逻辑看，储脂筒承担油脂储存与稳压供给，筒体采用直立圆柱形态，上端通过圆弧封头与枪体连接，下端封闭并形成稳定放置面。该形态在保证储脂容量的同时，控制了横向占用尺寸，使工具可以放入常规工具箱侧袋或维修推车隔层。枪体横向布置在筒体上方，内部包含压注通道、启闭结构与气动驱动配合面，前端收窄为锥形出油嘴，可对准外露油嘴、狭小缝隙或无标准油嘴的配合部位。尖嘴端部尺寸较小，在靠近电机端盖、直线导轨滑块、万向节、铰链销等密集区域时，能够减少与周边零件的干涉。

　　建模时需要重点关注几个边界关系。第一，储脂筒外径决定手持握持范围和收纳宽度，筒体高度与枪体长度共同构成整机外包络，布置维修工位时应预留枪体前后抽插空间，尤其尖嘴前方要保留直线接近距离，避免加注时斜向硬顶。第二，枪体与筒体连接处不是简单叠放，圆弧封头、台阶环和锁紧过渡区共同承担定位与密封作用，结构设计中应保留连续过渡面，避免在装配关系里出现悬空贴合。第三，尾部气动接口与操作端形成侧向轮廓，连接气源后还会增加软管弯曲半径，因此在机器人旁、夹具内侧或机床防护罩内部使用时，要同时校核软管最小弯折和手部操作空间。

　　设计思路上，这类迷你油枪强调单手接近、快速对准和少量定量注脂。相比大型手动油枪，它的筒体更短、枪身更轻，适合高频、多点位、低剂量润滑；相比纯手动压杆工具，气动驱动降低了连续作业时的手部负荷，但也要求使用现场具备稳定压缩空气接口。枪体尾部的圆盘状操作与接口结构在三维中需要保留真实厚度，它不仅影响外观，还关系到手指避让、接头拆装以及工具倒置放置时的支撑姿态。前端细长枪杆提高了伸入深度，但尖嘴属于易碰部位，做皮套或配件套件时应在嘴部增加独立保护腔，并在筒体侧面考虑防滚平面或挂扣位置。

　　对于结构设计人员，该模型可用于检查维修工具与设备外壳之间的可达性：先以油脂嘴中心为目标点，再反向校核枪杆轴线、筒体半径和尾部软管走向，能够较早发现保养口被横梁、管线或护罩遮挡的问题。对于工装与附件开发者，圆柱筒体、圆弧盖和横向枪杆形成了明确的包覆基准，皮套开口、卡扣避让、磁性挂架以及加油嘴帽的位置都可以依据这些曲面展开。整体结构没有复杂内部传动外露，外观件之间的台阶、环槽和锥面过渡清晰，适合作为润滑工具数字化建模、维修场景布置和配件结构设计的参考对象。
