施德楼2mm铅芯手动磨削卷笔刀结构

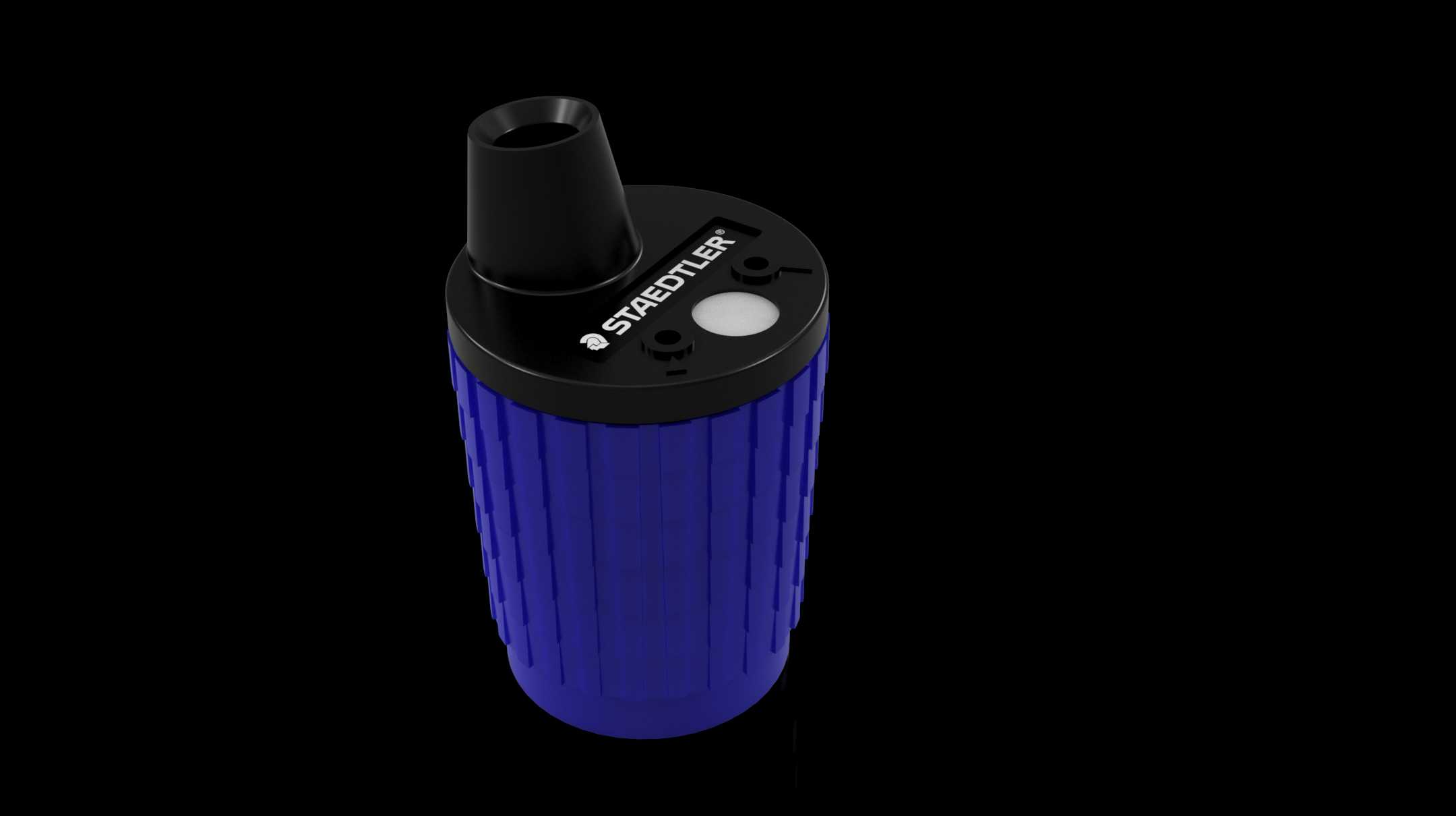

　　这款手持铅芯磨削工具主要面向工程制图、手绘设计场景下的2mm规格铅芯端面锐化需求，日常机械制图作业中，2mm粗铅芯是工程技术人员绘制粗实线、标记加工基准的常用耗材，铅芯在使用过程中端面会逐渐磨平变钝，无法画出均匀清晰的线条，需要定期对铅芯端部进行锥面磨削，保证出芯线条的粗细一致性，这款工具就是为适配这类高频次的铅芯锐化需求设计的。从结构设计来看，整体采用立式手持的圆柱构型，主体外壳设置竖向防滑棱纹，握持时手掌贴合面的摩擦力足够，单手握持施力时不会出现打滑偏移，适合长时间绘图作业中随时拿取操作，不需要额外的固定台面，在车间现场手绘记录、户外勘测绘图等无稳定桌面的场景下也能正常使用。顶部的铅芯插入孔做了同轴度限位设计，插入2mm铅芯后，

　　铅芯轴线与内部磨削工位的回转中心保持重合，磨削过程中不会出现铅芯偏斜、锥面不对称的问题，磨削出来的铅芯锥角均匀，绘制线条时不会出现单侧偏磨、线条粗细突变的情况。顶部端盖区域设置了功能按键与标识区域，按键的按压行程做了限位设计，触发磨削动作时的反馈清晰，不会出现误触启动的情况，端盖表面的品牌标识区域做了凹陷处理，长期手持摩擦也不会出现标识磨损脱落的问题。外壳的蓝色握持段采用等距竖向筋条设计，筋条的凸起高度控制在1mm左右，既能够保证握持摩擦力，又不会因为筋条过高导致握持硌手，长时间手持操作也不会有明显的不适感，筋条之间的凹槽能够容纳手部出汗带来的潮气，夏季高温环境下操作也能保持稳定的握持状态。从设计思路上，

　　这款模型优先还原了产品的外部装配关系与外观细节，对内部的磨削传动结构做了简化处理，主要用于外观结构验证、手持工具人机工程校核场景，在做文具类产品的外观迭代、握持手感优化设计时，可以直接基于该模型做外形曲面调整、握持区域的尺寸适配，不需要从零开始搭建基础外观结构。外形尺寸方面，整体高度控制在110mm左右，最大外径约45mm，整体重量控制在100g以内，放在绘图工具包、工作服口袋中都不会占用过多空间，随身携带的便利性足够，安装边界上不需要额外的固定安装结构，完全依靠手持操作即可完成全部磨削动作，没有外接管线、固定底座的约束，使用场景不受场地限制。实际使用过程中，铅芯从顶部插孔插入后，通过触发按键带动内部磨削组件动作，

　　即可将铅芯端部磨削成标准的圆锥状，磨削出来的铅芯锥角适配常规工程制图的线条绘制需求，不需要额外用砂纸打磨修整，单次磨削的时间控制在2到3秒，能够快速响应绘图过程中的铅芯锐化需求，不会打断绘图思路。在结构建模过程中，外壳的防滑筋条采用阵列特征生成，保证每一条筋条的尺寸、间距完全一致，外观的一致性更好，顶部黑色端盖与蓝色主体外壳的配合面做了止口结构设计，装配后两个零件的配合面没有明显缝隙，外观的整体性更强，端盖上的按键孔位与按键零件的配合间隙控制在0.1mm，既保证按键能够灵活按压，又不会出现间隙过大晃动的问题。针对绘图场景的使用需求，整体结构没有突出的棱角，所有外部边缘都做了R0.5的圆角处理，放在绘图板上不会刮擦绘图纸张，也不会在手持过程中划伤手部，使用的安全性足够。铅芯插孔的内径做了0.05mm的正公差设计，2mm铅芯能够顺畅插入，不会出现卡滞、插不到位的问题，插孔内部做了导向锥面，铅芯插入时能够自动对中，不需要刻意调整铅芯角度就能插到正确的磨削位置。
