五百升卧式承压支撑储料罐体

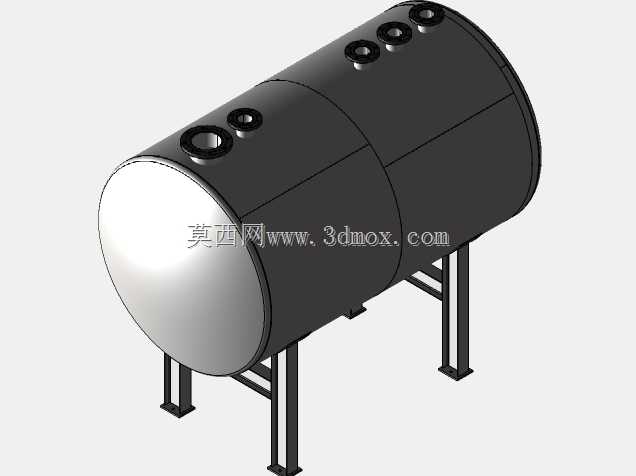

　　该卧式承压储料罐体多用于车间集中供液、工艺介质暂存、冷却循环系统以及小型化工配料工段，承担液态物料缓冲、稳压存储和工序间中转的作用。罐体采用横置圆筒布局，相比立式结构，其重心更低，在满载工况下对地面局部承载要求更小，也便于在低矮厂房或设备夹层中布置。筒体两端配置冲压成型封头，端部圆弧过渡能够降低内部压力作用下的应力集中，避免直角焊缝区域长期承受交变载荷。

　　从结构设计思路来看，筒体主体按等直径圆筒分段拼合，壁厚沿环向保持一致，既方便板材卷制与环缝焊接，也利于后续外表面保温层包覆。罐体顶部沿轴向布置多组不同口径的接管座，靠近封头处设置大口径人孔或检修口，中段依次排布进料、排气、溢流、仪表检测等接口，各接口法兰面高出筒体母线，预留阀门、管道弯头和液位元件的安装空间。接口位置错开排布，可减少相邻管路操作时的扳手干涉，也让检修人员能够沿罐顶顺序完成拆装作业。

　　支撑部分采用四腿式钢架结构，支腿沿筒体两侧对称分布，并通过弧形鞍座与筒壁贴合。鞍座接触区域承担罐体自重与物料重量，支腿向下延伸为矩形立柱，底部设置带孔脚板，可通过地脚螺栓与混凝土基础固定。相邻支腿之间增设横向连梁，用以抵抗充放料过程中产生的水平晃动和管道推力。支腿高度将罐体最低点抬离地面，既为底部排污、保温施工和现场清扫留出空间，也能避免地面积水长期接触筒壁。

　　安装边界方面，选型时需优先核对罐体总长、筒体外径、支腿跨距和地脚孔位置。横向运输通道应满足筒体连同支腿整体进场的宽度要求，顶部接管最高点需与厂房梁底、管线桥架保持检修间距。罐前操作区应预留人孔开启和液位计观察空间，罐顶接口上方需考虑阀门操作高度。基础表面应找平，各支腿脚板受力均匀，避免因基础沉降造成鞍座局部脱空。接管配管时不宜将管道重量直接压在法兰口上，靠近罐体的管段应设置独立支架，以降低焊缝附加应力。

　　在三维建模过程中，筒体、封头、接管和支腿可按装配关系分层处理：筒身体现壁厚与环缝位置，封头保留圆弧过渡，法兰接口给出螺栓分布圆和密封面，支腿组件保留脚板开孔与连梁连接关系。这样形成的数字样机既可用于管路干涉检查，也能直接支撑基础条件图绘制、设备就位方案评审和维护空间校核。
