卧式承压排水储槽罐体结构设计

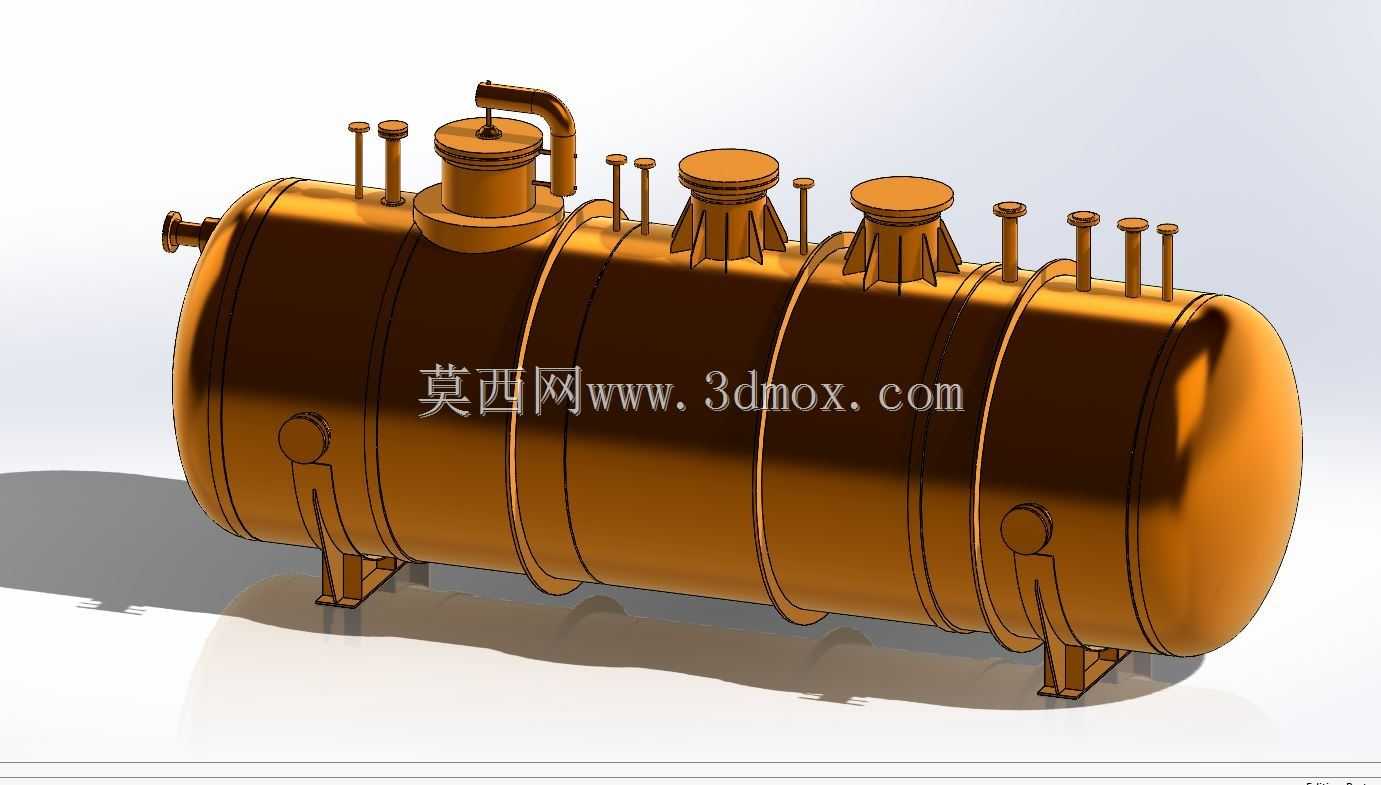

　　该卧式排水储槽多用于车间集中排水、工艺冷凝水暂存以及低压含液介质的缓冲收集场景，常见布置在机床生产线、化工辅助工段或公用工程管廊附近。设备以长圆筒形承压壳体为主体，两端采用椭圆形封头过渡，能够在较低壁厚下获得较好的环向应力分布，避免平底容器在积液载荷下出现明显弯曲应力集中。

　　罐体顶部集中布置多组接管，包括较大口径的检修或人孔类接口、通气接口、介质进入接口以及仪表连接短管。不同高度和口径的管口并非随意排列：大口径法兰靠近罐体中部，便于人员检修和内部清理；细小接管沿筒体轴向分散，可服务于液位检测、排气、溢流或安全附件安装。侧面端部设置横向接管，适合作为排水、回流或旁路连接口，管道走向可与车间侧壁管线直接对接。

　　支座采用双组鞍式支腿结构，支腿与筒壁之间设置弧形贴合板，使支撑载荷沿壳体周向扩散，而不是集中作用在一条焊缝上。支腿下端预留落地安装面，现场可通过地脚螺栓固定于混凝土基础。布置时需要控制两鞍座跨距，跨距过大会使筒体中部挠度增加，跨距过小则会在支座附近产生较大局部应力；对于长径比较大的卧式容器，通常将支座位置避开封头与筒体连接环缝，并保留一端热位移补偿余量。

　　建模时先按筒体公称直径、封头深度、切线长度和壁厚建立主体曲面，再依据管口方位表生成各接管的伸出长度、法兰外径及螺栓连接边界。顶部凸起的阀座和加强筒节需要与主壳体做连续过渡，尤其在大开孔区域应考虑补强圈或加厚接管结构。筒体外表面的环向加强线条对应分段卷制与组焊位置，也可作为内部加强圈布置参考，用于提升真空或外压工况下的稳定性。

　　安装边界方面，设备长度方向需预留封头抽芯、法兰拆装和阀门操作空间；顶部最高接管决定车间净空，侧面接管则影响管道并排布置距离。罐体下方应保留排污和巡检空间，支座基础标高需兼顾排水坡度与管道自流要求。整体结构强调承压可靠、管口可维护、支撑稳定以及与现场管线的协调，是典型的卧式工艺储槽类三维结构设计。
