双工位IBC吨桶防渗漏接水托盘结构

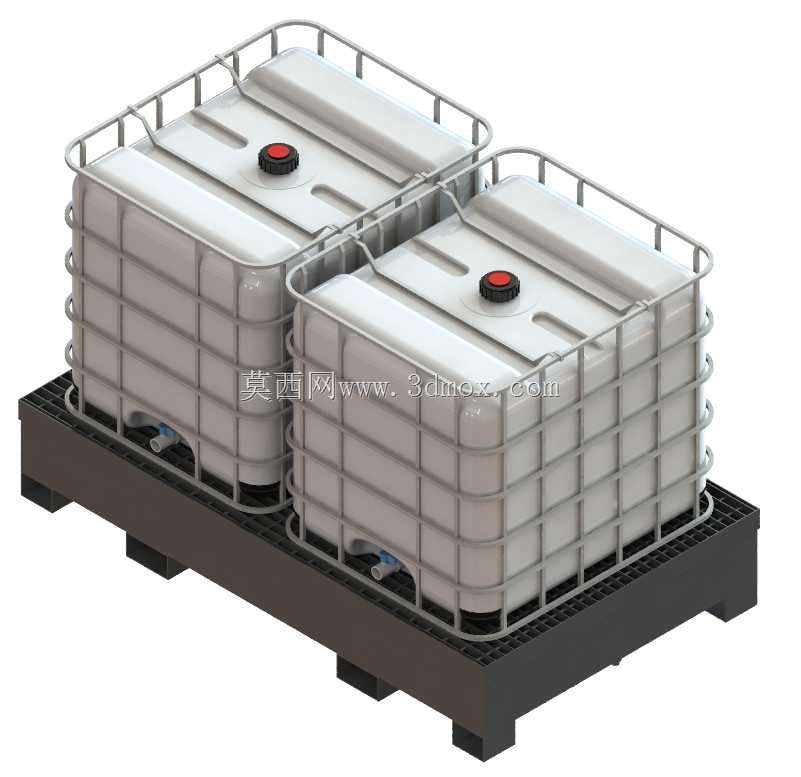

　　这套双工位IBC集装桶接水托盘结构，主要面向化工原料仓储、车间液态物料中转、危化品堆放区域的二次防渗漏需求设计，日常使用中可同时承托两台标准1000升中型散装集装桶，承接桶体阀门滴漏、外壁残液洒落、灌装作业溅出的液态介质，避免腐蚀性、污染性液体直接漫流到车间地面或者排污管网，是液态物料存储环节常用的安全配套承载设施。

　　从结构布局来看，托盘主体采用低位平台设计，底部预留标准叉车进叉通道，适配普通手动液压搬运车、平衡重叉车的叉齿插入尺寸，无需额外吊装设备即可完成整组托盘连同满载吨桶的转移动作，日常换区、装卸、盘点作业都能直接叉运，不需要先将吨桶吊离托盘。托盘上表面设置网格格栅承托面，格栅间隙既可以保证洒落的液体快速导流到下方储水腔，又能避免桶底直接浸泡在积液里，减少桶底阀门长期接触积液带来的腐蚀风险，格栅的承载筋条按照满载吨桶的总重量排布，两个桶位的支撑区域分别做加强筋布局，避免长期重载出现盘面凹陷变形。

　　托盘外围的围挡边缘做高出盘面的挡边设计，所有导流的积液都会被限制在托盘储液腔内部，不会从侧边溢出，储液腔的有效容积按照单桶满容量的一定比例设置，满足常规渗漏、小量泄漏的临时存储要求，现场巡检时可通过侧边的排液口统一收集处理腔内积液，清理作业不需要挪动上方吨桶。

　　配套的两台IBC集装桶为标准中型散货箱结构，外部金属防护框架采用钢管弯折焊接成型，框架四周的横竖向护栏完全包裹内部塑料内胆，顶部护栏预留人员操作灌装口的避让空间，顶部灌装口设置带密封的旋盖，日常存储时盖合可避免杂物落入、介质挥发，桶体底部侧置排液阀门，阀门位置刚好探出托盘格栅上方，对接管路时操作空间充足，不会被托盘结构干涉。内胆的外形为带加强波纹的方体造型，波纹凹槽既提升塑料内胆的结构刚性，满载液体时不会出现侧壁鼓胀变形，也能和外部金属框架的限位筋贴合，转运过程中内胆不会在框架内窜动。

　　设计过程中首先确定双桶并排的布局边界，两个桶位之间预留少量间隙，避免桶体吊装落位时发生磕碰，整体托盘的长宽尺寸完全覆盖两台吨桶的底部投影，托盘进叉口的高度、宽度符合工业叉车通用叉齿参数，不需要定制特殊属具。金属框架的钢管排布兼顾防护和减重，框架底部的支撑脚直接落在托盘格栅的承重点位上，载荷可以直接传递到托盘的加强筋位置，不会出现局部应力集中。整套结构的所有安装边界都适配现有标准IBC吨桶的通用尺寸，不需要对原有吨桶做改造，直接将成品吨桶吊装放置到托盘对应工位即可投入使用，广泛适用于化工仓库、润滑油车间、食品原料存储区、废液收集点位的防渗漏堆放场景。
