工业储运IBC集装桶防护框架结构

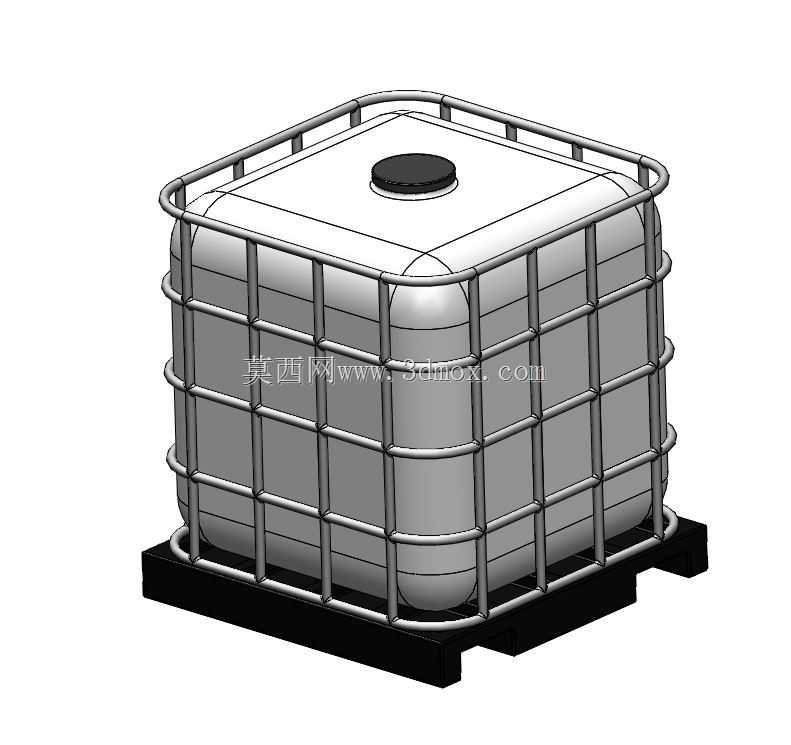

　　这套三维结构完整还原了工业现场常用的中型散装储运单元，主体由吹塑成型的白色储液内胆与外围钢制防护框架、底部承载托盘三部分组成，建模过程中优先核对了各部件的装配干涉关系，没有出现框架杆件穿入内胆壁面、托盘支撑位与桶底弧度不匹配的问题。从实际应用场景来看，这类容器最早多用于化工行业存储酸碱类工业液体、涂装车间周转水性涂料、食品加工厂转运散装原料，近些年野外施工、农林灌溉场景也大量用它临时储水，相比传统200L圆桶，它的单位占地存储量提升超过四成，叉车可直接叉取转运，堆叠存放时框架也能承担上层载荷，仓储空间利用率明显更高。设计思路上，内胆没有采用生硬的直角方箱结构，侧壁做了多道横向环形加强筋，立面分布内凹的方格加强结构，

　　既控制了满液状态下桶壁的鼓胀变形量，也让塑料内胆冷却成型时壁厚收缩更均匀，避免局部应力集中开裂；顶部预留的圆形灌装口位置居中偏上，配套密封盖结构，灌装、清洗作业时人员无需攀爬桶体，底部侧边的排液阀接口在建模时也预留了安装空间，对接快装接头时不会和外围框架杆件发生磕碰。外围防护框架采用圆管弯折焊接成型，顶部设置一圈围边护栏，防止吊装时吊带滑脱，竖向与横向杆件排布的间距经过匹配，刚好对应内胆侧壁的加强凹槽位置，受到侧向撞击时冲击力会通过杆件传递到加强筋区域，不会直接挤压薄壁内胆；框架底部和钢制托盘焊接为一体，托盘的叉车位预留了双向进叉的空间，不管是手动液压车还是平衡重叉车都能适配，托盘边缘的翻边结构也避免了转运过程中桶体横向滑移。

　　外形边界方面，整套单元的长宽高按照常规1000L级IBC桶的通用储运尺寸搭建，外部框架的最大外轮廓就是转运、装箱的安装边界，内胆所有凸起结构都内收在框架轮廓以内，海运装柜、车间通道转弯时，突出的管件不会被剐蹭；框架顶部的护栏高度低于灌装口上沿，堆叠存放时上层托盘的底面刚好压在护栏与框架竖杆的受力点位，不会压坏顶部桶盖。建模时各零件拆分清晰，塑料内胆、钢管框架、托盘、顶盖都为独立实体，工程人员可以直接在此基础上做框架杆件的强度校核、内胆壁厚优化，也能用来做厂区物流排布的仿真占位模型，对接仓储布局设计时不需要额外调整装配关系，各连接点位的配合间隙都按照实际焊接、装配的工艺余量预留，和现场实物的装配逻辑完全一致。
