高负载索环系列成套工装结构

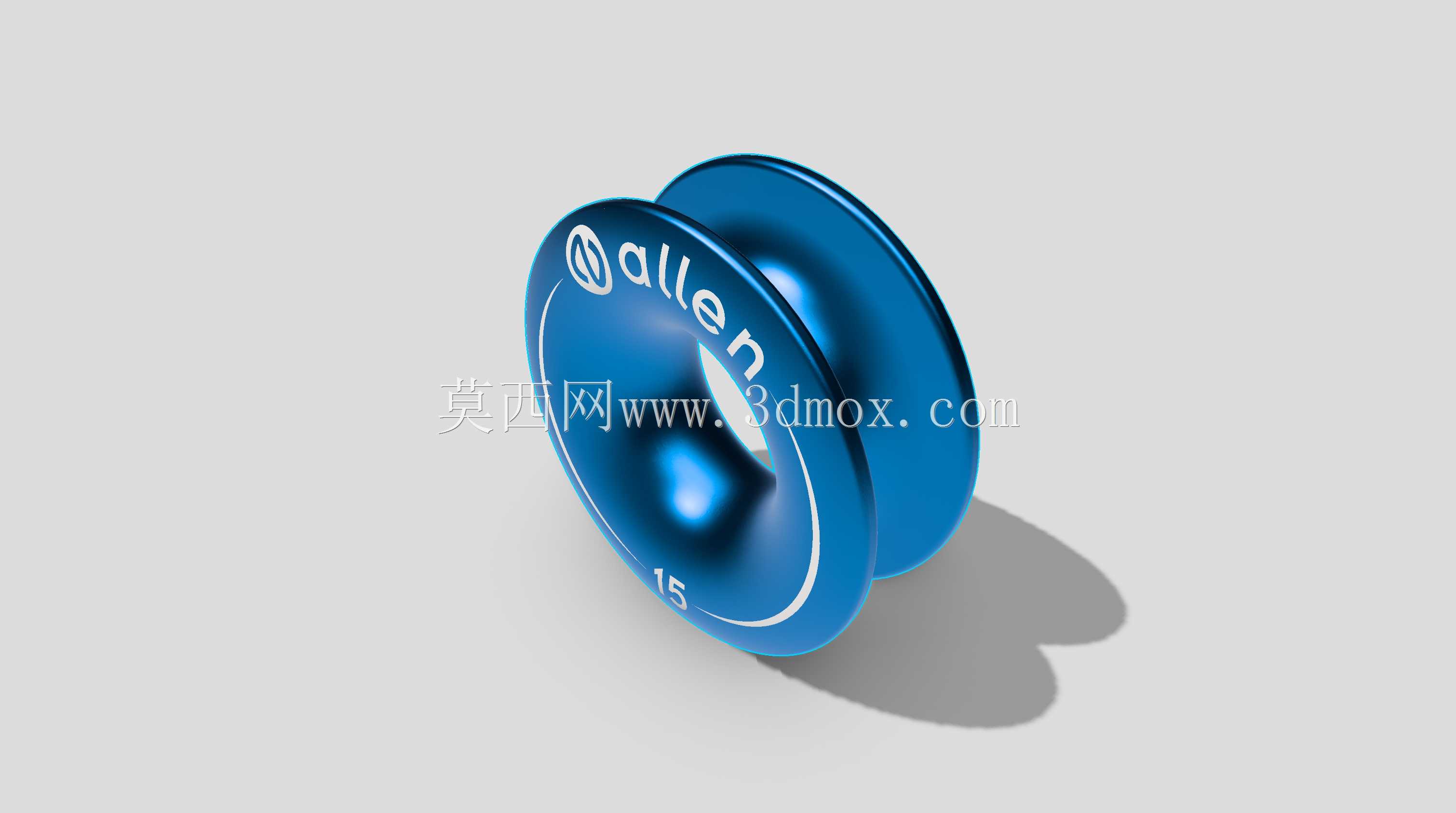

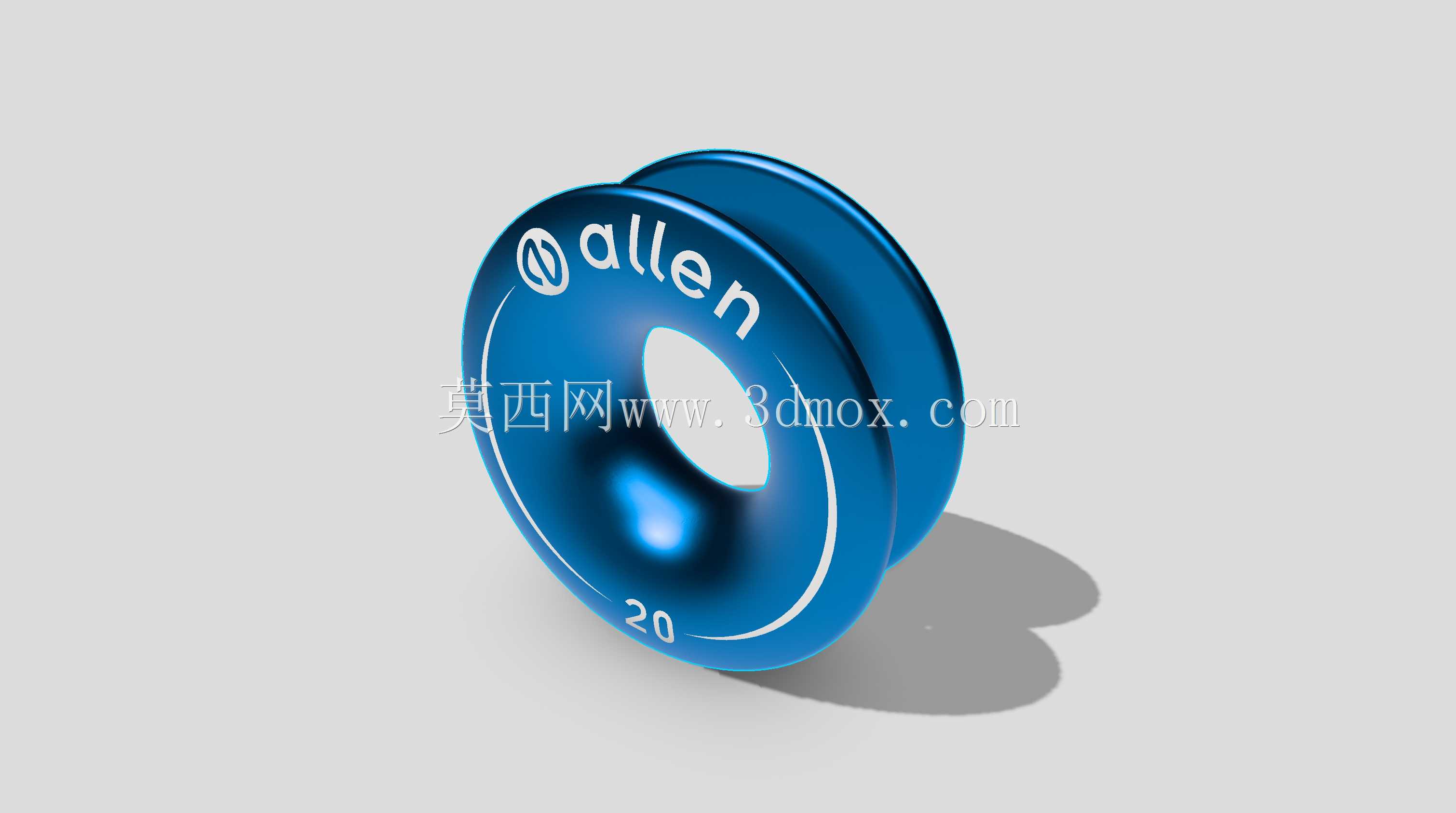

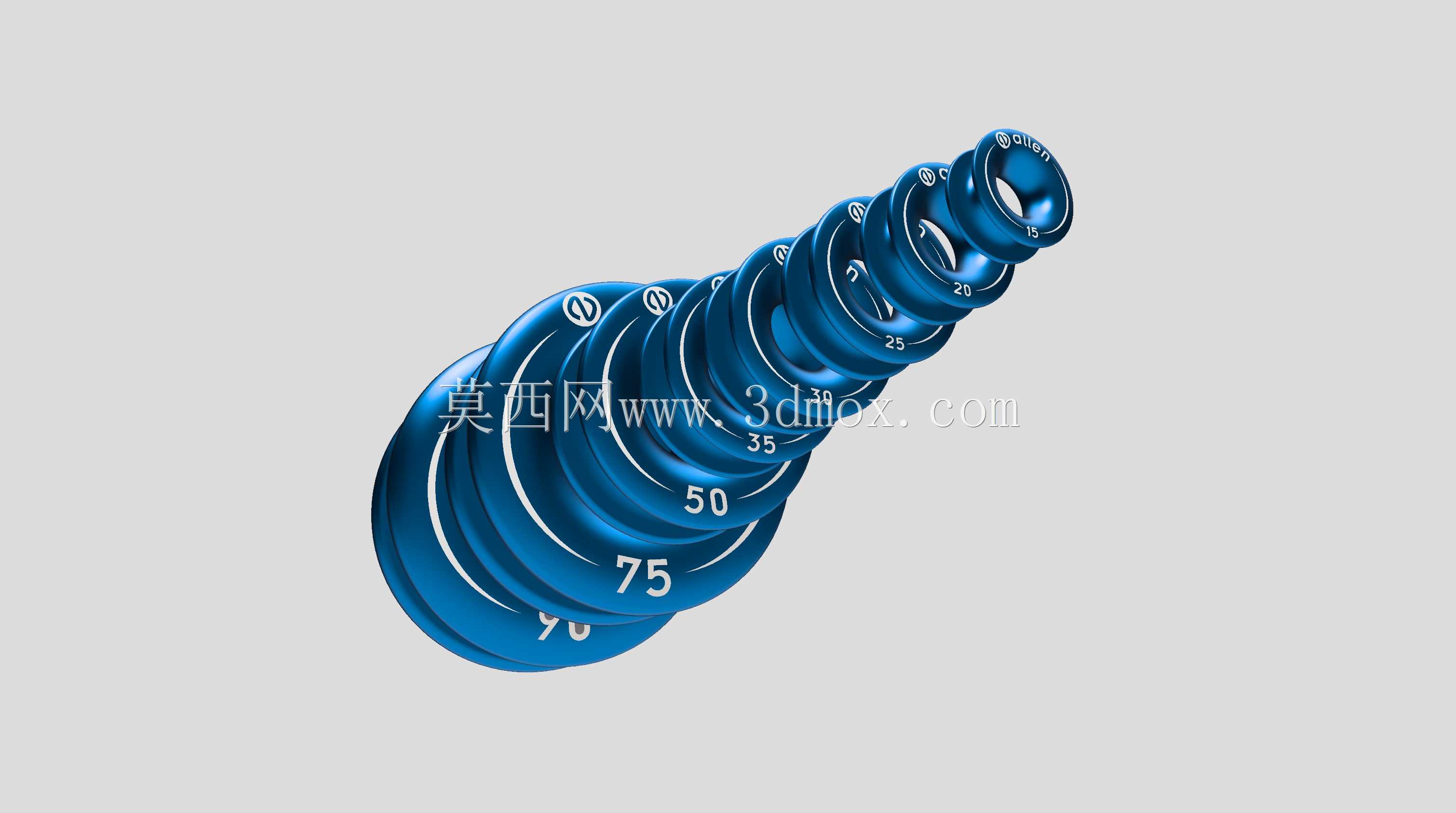

　　这套高负载索环采用系列化结构表达，覆盖15、20、25、30、35、50、75、90毫米等多种公称直径，主要用于绳索、缆线、织带或柔性管路穿过板件、框架、甲板及支撑结构时的过渡防护。与普通单孔护圈不同，该组零件按载荷等级和穿束直径形成完整规格梯度，能够在帆装设备、工程机械走线、户外牵引装置、舞台索具以及船舶甲板附件中承担导向、承托、减摩和防割伤作用。

　　从实际使用场景看，柔性索体在穿过刚性开孔时，最容易出现两类问题：一是孔口棱边在反复张紧、摆动和振动中切割绳体或线缆外皮，二是索体受侧向载荷后与孔壁产生较大摩擦，造成拉力损失和表面磨损。该类索环通过连续圆滑的内环曲面，将接触区域由尖锐棱边转化为宽面承托，使载荷沿环体均匀分散。外环则嵌入或贴合安装基面，形成稳定支撑，避免索环在受力时翻转、脱出或局部压陷。

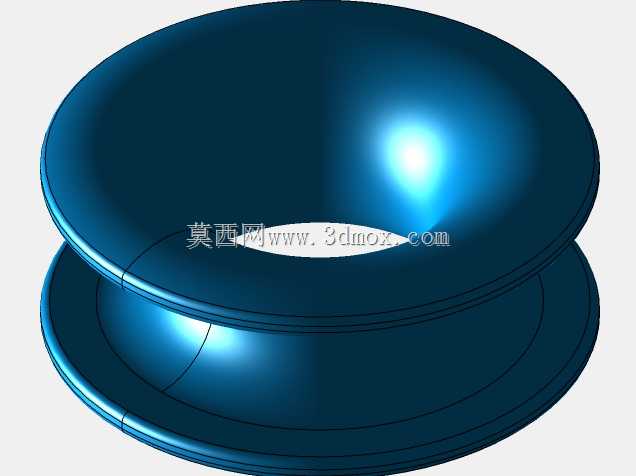

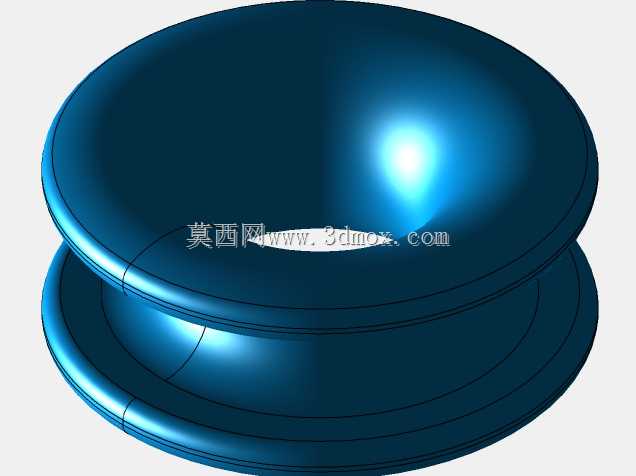

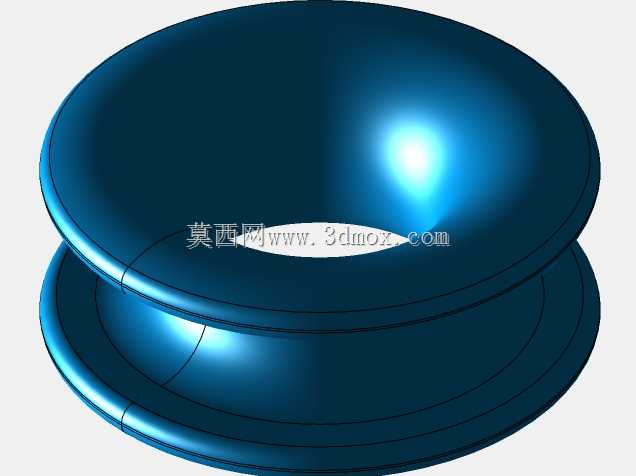

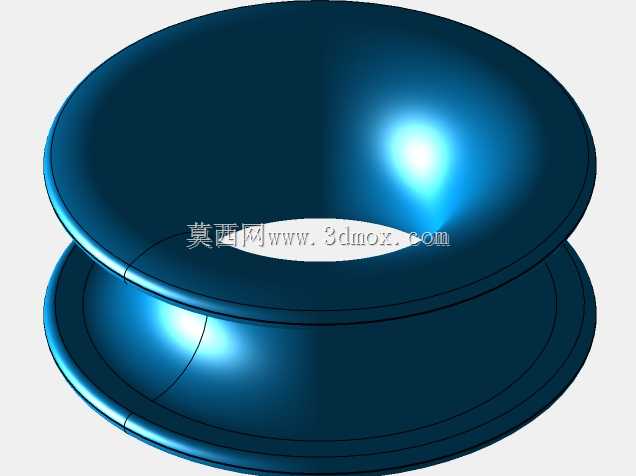

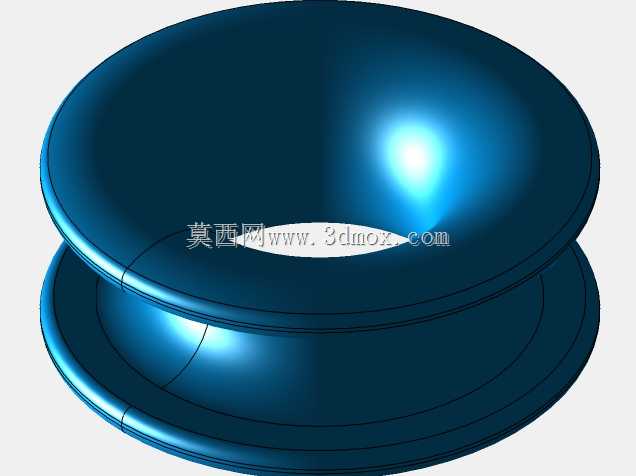

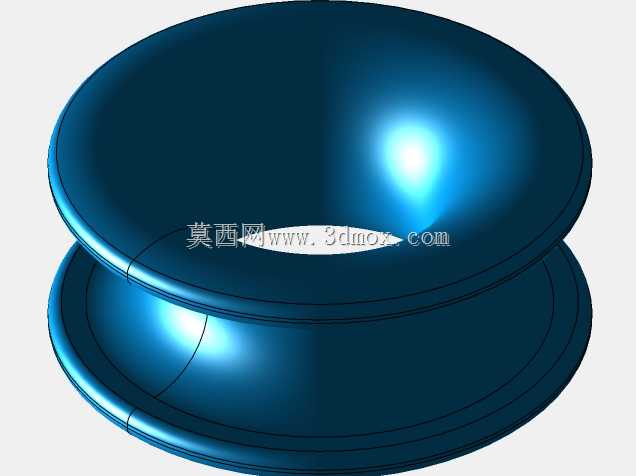

　　系列零件的外形呈阶梯式锥盘与环形凸缘组合，不同规格之间保持相似的受力逻辑，但直径、环宽和过渡半径随穿束尺寸增大而增加。小规格件适合密集布置的控制缆绳、细钢索或轻型织带，安装边界紧凑；大规格件则面向主承载索、粗缆和多束线缆并行穿过的位置，环体更宽，接触弧面更长，可降低单位面积压力。建模时需要重点控制内环最小通过直径、外缘定位尺寸、环体厚度以及上下倒角关系，这些尺寸直接决定绳索偏摆角度、安装孔开孔范围和相邻构件的避让空间。

　　结构设计上，索环不能只看作简单圆环。其工作状态下同时承受径向压紧、轴向牵拉和周向摩擦，内环表面应保持连续光顺，不能出现台阶、缩痕或突变棱线；外缘需要提供足够的支承面积，使夹紧力或嵌入力能够传递到基座。若用于帆具系统，还需考虑绳索在不同风向和张紧状态下的斜拉工况，环口圆角应允许索体在一定锥角范围内自由偏转；若用于设备线缆防护，则要关注弯曲半径，避免线缆在环口处形成小半径死折。

　　在三维装配校核中，可将该系列件作为标准附件库使用。选型时先按穿过物的外径或并列宽度确定内环规格，再根据安装板厚度、孔位边距和外部操作空间确认外环尺寸。对于多件并排布置的面板，应保留索体受拉后自然偏摆所需的间隙，不能仅按静止中心线排布；对于承受冲击载荷的部位，应优先选用更大圆角和更宽支承面的规格，并校核安装孔周边板件的局部强度。整套模型把尺寸梯度、环体轮廓和装配关系清晰呈现，便于在索具布置、面板开孔和五金件选型阶段直接进行空间干涉检查与受力路径分析。
