适配五毫米直插灯珠的聚光反光罩结构

　　这套反光结构围绕常规五毫米圆形直插LED的出光路径搭建，核心作用是把灯珠侧向发散的光线收拢到预设投射方向，在小体积指示灯、局部照明模组、光电检测工位里都能直接套用。现场做小型光源选型时，裸灯珠的大角度出光经常带来两个问题：一是有效照射区域外的杂散光容易干扰相邻光电传感器，二是目标面上的中心照度不足，需要额外提高驱动电流才能满足识别要求。反光罩通过内壁连续回转曲面承接灯珠侧面逸出的光线，把原本散向四周的光束重新导向前方，不需要改动灯珠本体和主电路板布局，就能压缩出光张角、抬升目标区域照度。

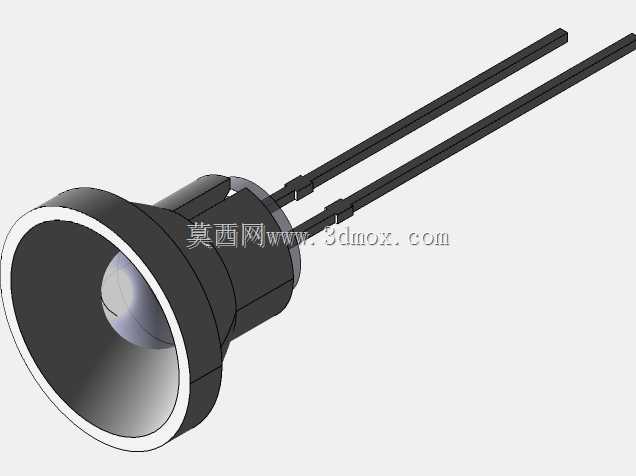

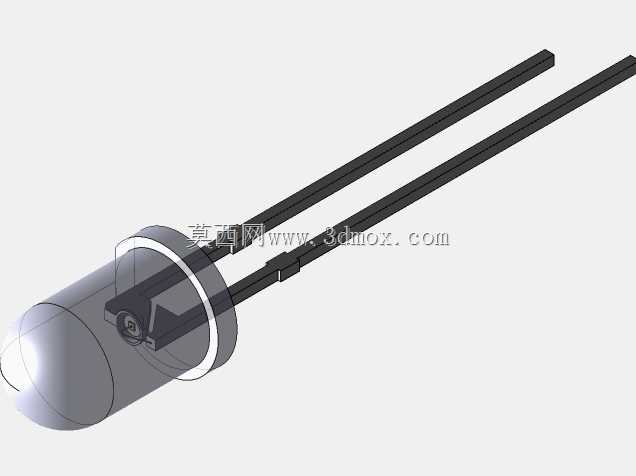

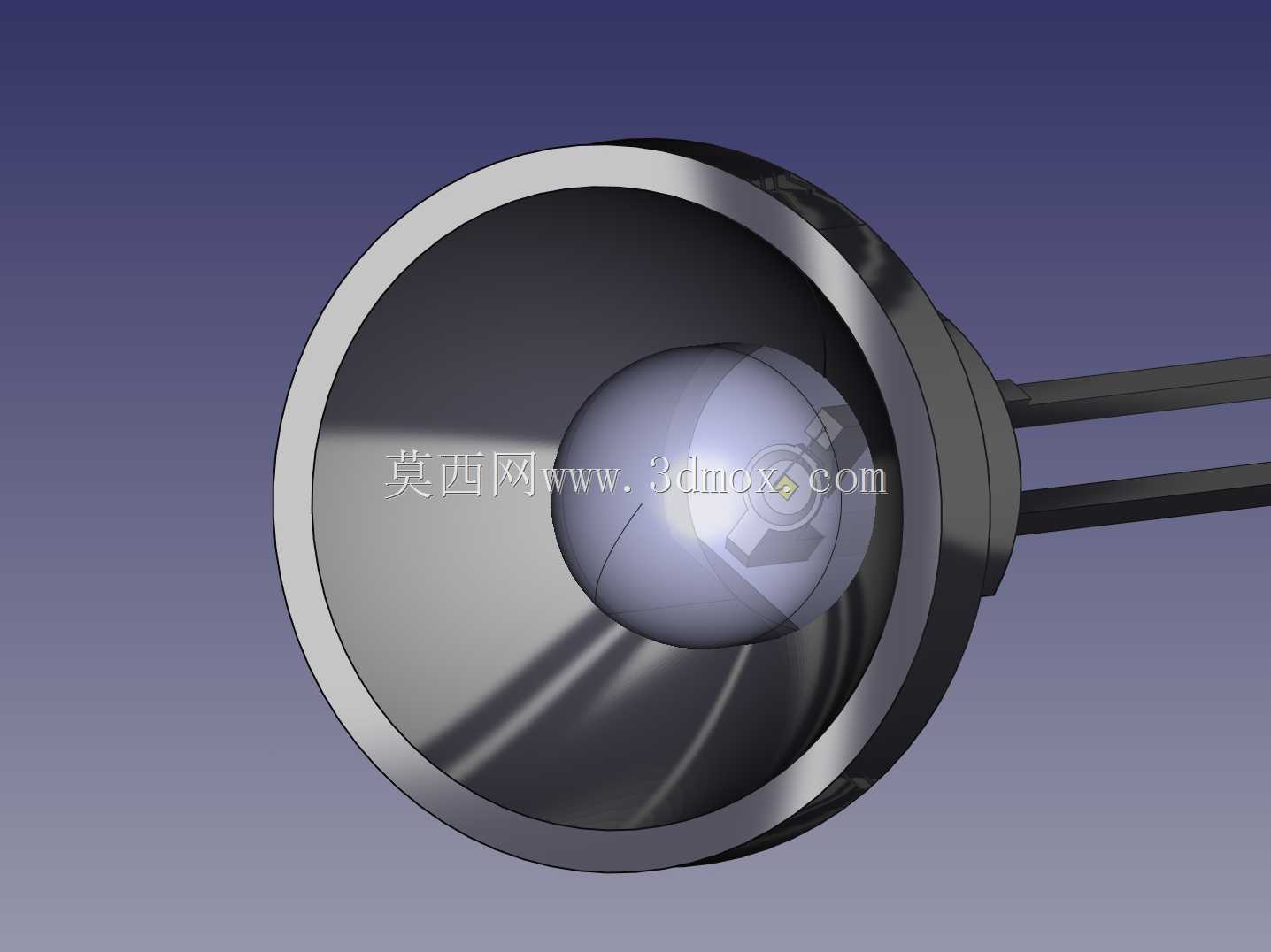

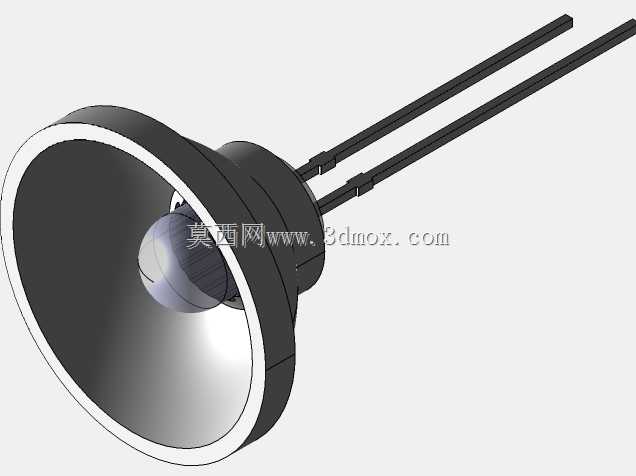

　　结构上给出了两种适配规格，分别对应D12×9mm和D18×9mm的杯体尺寸，二者都匹配五毫米圆头直插灯珠。小尺寸杯体适合排布密集的指示灯阵列，杯口外径控制紧凑，多颗灯珠并排安装时相邻反光罩不会发生空间干涉；大尺寸杯体的反射面展开面积更大，能够承接更多侧向光线，适合单灯照射距离稍远、对中心光斑亮度要求更高的工位。杯体轴向深度统一为九毫米，设计时可以按电路板到装饰面板的预留厚度选规格，灯珠从杯体后方中心位置装入，球形发光头部落在反射曲面的焦点附近，引脚向后伸出直接插接在PCB焊盘上。

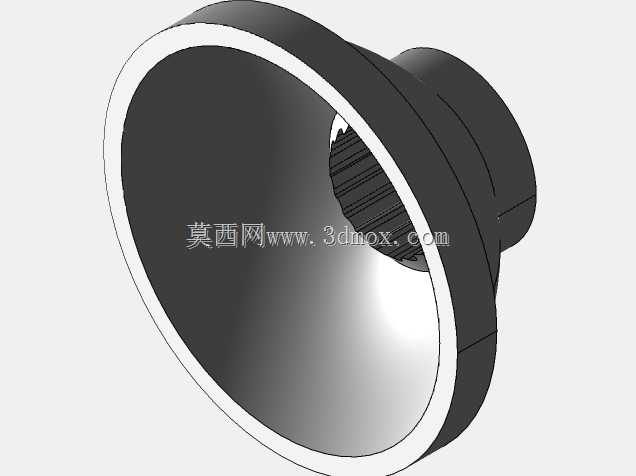

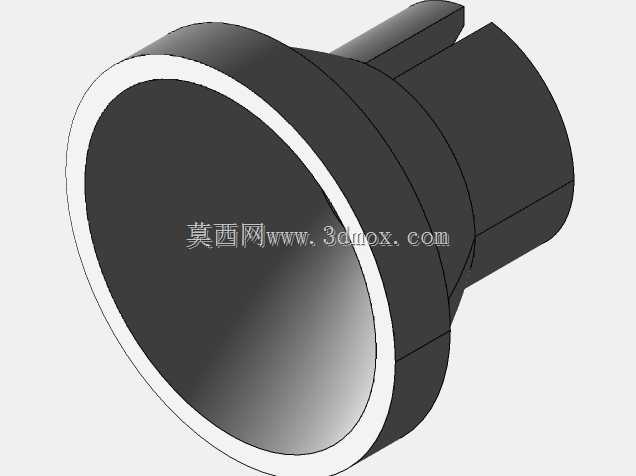

　　建模过程中先按灯珠球头的实际包络尺寸留出装配间隙，避免反光罩内壁和灯珠环氧树脂球面发生贴合干涉；反射曲面采用回转成型思路，母线从杯口边缘顺滑收束到后端灯珠过孔，曲面全程没有突变折角，既减少光线在折角处的无序反射，也方便后续做金属镀层或者反光膜贴附处理。杯体后端预留灯珠穿入孔位，两侧延伸出的引脚避让空间和直插灯珠的标准脚距对应，装配时灯珠沿轴向推入即可定位，不需要额外设计复杂卡扣。

　　在整机布局阶段，反光罩前端杯口一般和设备面板的透光孔对齐，面板开孔只要略小于杯口外径，就能遮住杯体和电路板之间的装配缝隙，同时阻挡面板后方的环境漏光。做光电检测夹具时，可以把该组件和限流电阻、安装支架同步排布在同一块PCB上，反光罩高度方向九毫米的尺寸边界要提前纳入堆叠校核，保证灯珠焊接后球头处于杯腔中心，不会出现偏位导致光斑偏心。针对需要防水或者防尘的面板，还可以在杯口外侧预留薄型密封垫的压装空间，反光罩本身不承担密封作用，只负责光路约束，这样的分工让结构更简单，后期维护更换灯珠也不用拆解反光镀层。曲面建模保留了完整的回转特征和装配基准，结构工程师可以直接在此基础上调整杯壁厚度、增加固定耳位，或者按不同配光要求微调母线曲率，快速衍生出适配不同面板开孔的系列化灯杯。
