　　这套张紧调节结构主要面向小型挤出传动场景，在桌面级挤出设备、送料驱动单元以及采用GT2同步带的短距离传动布局中使用，核心作用是补偿同步带长期运行后产生的蠕变伸长，维持带轮啮合齿面的预紧压力，避免传动丢步、带齿跳齿以及运行异响。

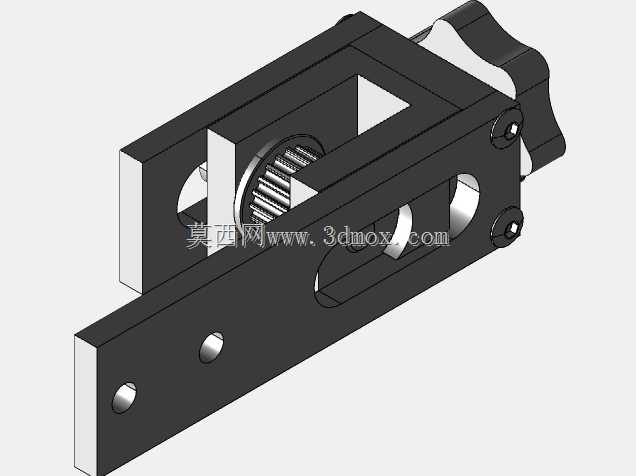

　　从实际装机边界来看，该部件采用长条形底板作为安装基准，底板上预留的多个通孔可直接适配设备型材安装面或者钣金支架面，安装时不需要额外加工复杂定位槽，仅需通过紧固件穿过预留孔即可完成固定，底板的伸出长度给张紧行程预留了足够调节余量，调节过程中整个张紧座的滑移方向与同步带两个带轮的中心连线保持平行，不会出现带轮偏斜、带边受力不均的问题。

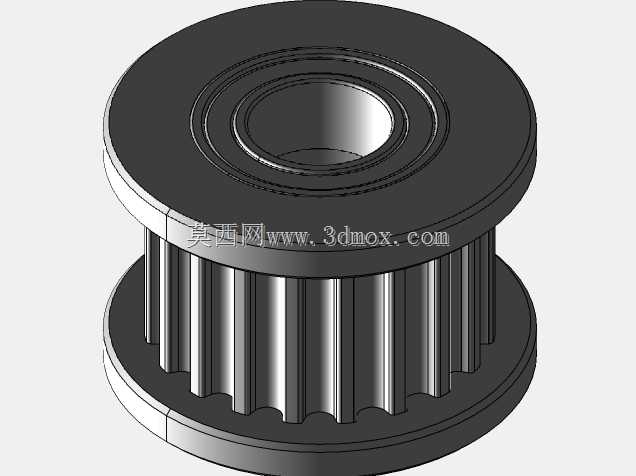

　　结构的功能设计完全围绕张紧动作展开：主体框架采用框式镂空构型，既容纳内部的惰轮安装位，又尽可能削减整体自重，惰轮通过两侧紧固件锁定在框架的可调行程区间内，旋转端部的调节旋钮即可推动惰轮沿导向槽平移，改变惰轮对同步带工作面的压入深度，以此连续调整皮带预紧力。框体侧面开设的避让槽既为惰轮轴的移动提供导向，也能在运行过程中让落入带隙的碎屑从槽口自然排出，避免碎屑卡滞在齿面之间造成传动卡阻。

　　设计思路上没有采用额外焊接固定的惰轮支架，而是把安装基准、导向槽、调节旋钮支撑位、惰轮容纳腔全部整合在一体化的座体结构中，零件数量少，装配时仅需依次装入惰轮、锁紧侧盖紧固件、预装调节旋钮即可完成组件组装，后期维护时不需要拆解整个设备传动腔，松开侧部锁止件就能调整惰轮位置或者更换磨损的同步带。

　　实际选型适配时，该张紧座针对GT2规格同步带的齿距、带宽做了匹配，惰轮的轮缘宽度完全覆盖常用带宽，带轮运行时不会出现皮带滑脱轮缘的情况；座体的安装孔间距兼容常规小型挤出驱动单元的安装孔位，既可以新装在传动布局设计阶段直接作为张紧元件纳入方案，也可以在已投产设备出现皮带松弛、张紧行程不足的故障改造场景中替换原有简易张紧结构。调节旋钮的阻尼设定兼顾锁止可靠性和手动操作便利性，日常运维时不需要专用工具即可完成预紧力微调，调整到位后侧部的锁止螺钉会把惰轮轴位置完全固定，设备长期振动运行下也不会出现调节位置自行偏移的问题。框体的镂空区域同时为同步带的穿装预留了操作空间，穿带时不需要强行弯折同步带，能避免带体内的芯层因过度弯折产生隐性折损，延长同步带的实际使用寿命。
