CA6140车床通用压缩螺旋弹簧

　　在CA6140普通车床的进给箱、溜板箱、开合螺母机构及各类操纵杆复位结构中，圆柱螺旋压缩弹簧是出现频率极高的弹性储能元件。这类弹簧并不承担主切削载荷，却在定位销顶紧、手柄自动复位、离合器压盘补偿、钢珠定位、过载保护等环节起到关键作用，一旦弹力衰减或断裂，往往造成挂档不到位、手柄卡滞、定位失效等故障。

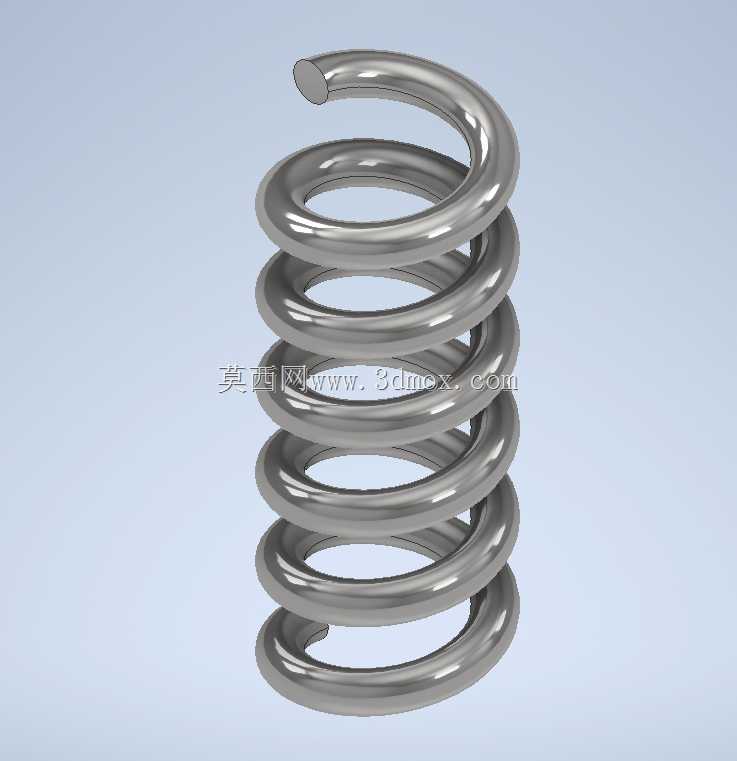

　　从结构上看，该件为等节距圆柱螺旋压缩弹簧，两端各有一圈磨平支承圈，保证受压时端面与安装座贴合平稳，避免偏载导致的侧向弯曲。弹簧丝截面为圆形，材料通常选用65Mn或碳素弹簧钢丝，经冷卷成型后进行去应力回火，端面磨削后垂直度和平行度均有要求。建模时先确定丝径、中径、有效圈数、自由高度与节距，再以螺旋线为路径扫描圆截面，端部支承圈按并圈处理并与相邻圈贴合，磨平端通过切除特征形成平面。

　　选型时首先关注安装边界：弹簧装入孔内或套在导杆上时，外径与孔壁、内径与导杆之间需留有合理径向间隙，一般单边间隙取丝径的10%~20%，间隙过小会因工作时弹簧外径膨胀、弯曲而刮蹭卡滞，间隙过大则易失稳。轴向方向要核对预压量和最大工作压缩量，预压通常取自由高度的10%~15%，以保证初始接触力；最大压缩时圈与圈之间应保留一定间隙，避免并圈冲击。刚度计算依据丝径四次方、中径三次方与有效圈数的关系，丝径偏差对弹力影响最为敏感，加工与检验中需重点控制。

　　实际装配中，弹簧常与定位销、调节螺钉、压盖配合使用，通过螺钉调整预紧力来改变复位力矩或定位压力。在车床操纵机构里，弹簧长期处于反复压缩状态，对疲劳寿命和抗松弛性能要求较高；设计三维模型时把弹簧、导杆、安装孔及相邻零件一并装配检查，能直观验证压缩行程中是否存在干涉、端部是否偏心、并圈后高度是否满足最小安装空间。对于维修测绘场景，依据旧件实测丝径、外径、自由高度和圈数重建模型，可直接用于备件加工或替换选型，减少停机等待时间。
