折弯钣金设备安装固定支架结构

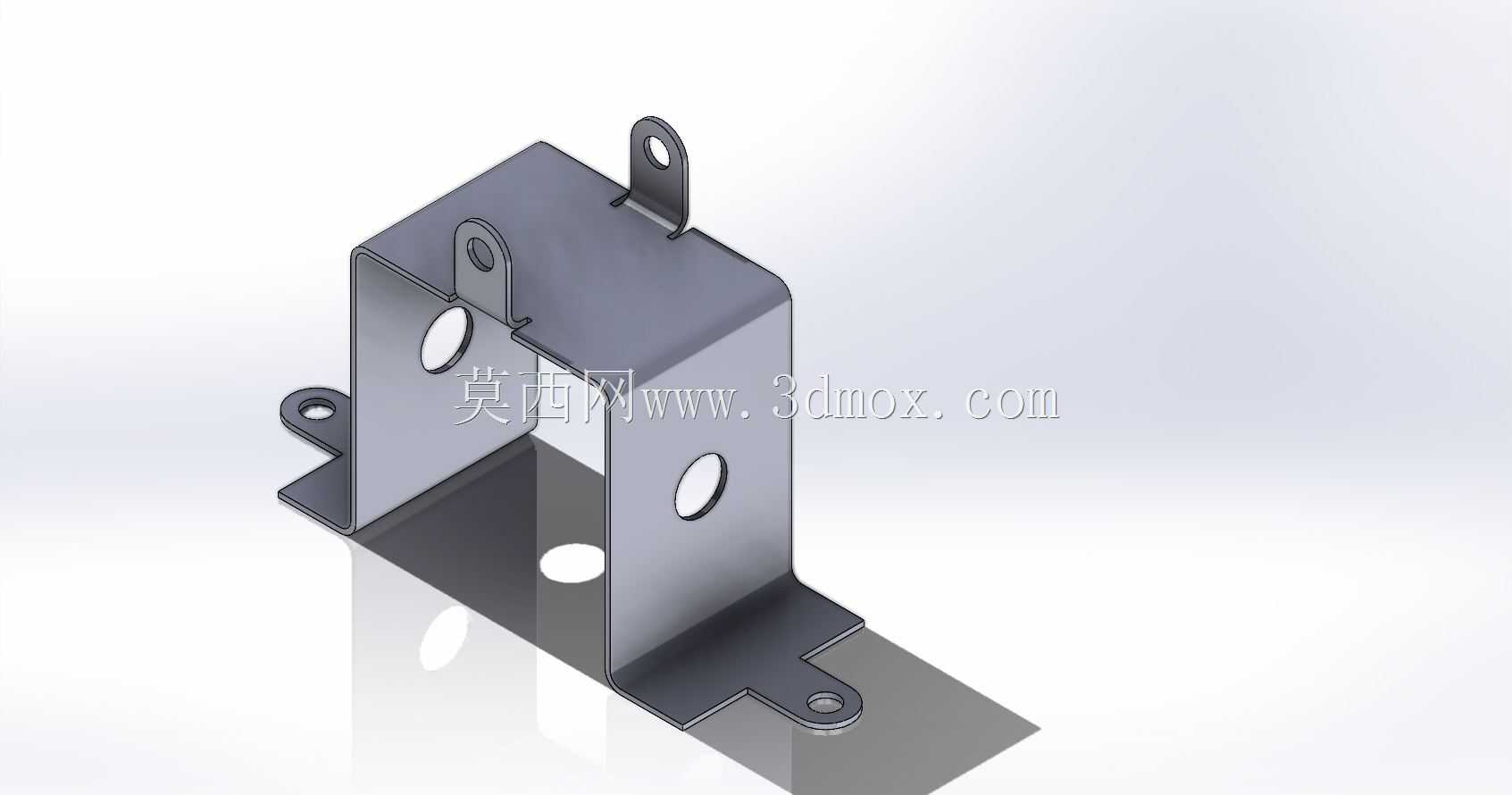

　　该钣金支架属于设备内部承托与外部安装结合的支撑构件，常见于小型电控箱体、传感组件安装位、机床辅助附件以及自动化线边工位的固定场景。构件主体采用薄钢板经折弯成型，整体呈U形围合结构，两侧立板与底部折边、顶部挂耳共同构成稳定的空间支撑形态，既可以为内部器件提供侧向防护，也能通过底板和挂耳完成整机或组件的多点固定。

　　从实际装配边界看，底部两侧向外延展的折边上开设安装孔，可直接贴合设备基板、机架面板或墙面支架，用紧固件完成底面锁附；顶部伸出的两个带孔挂耳则提供上部吊挂或二次限位位置，适合在空间受限、底面 alone 固定不足以抵抗振动的场合使用。立板上的圆形开孔并非装饰结构，其作用集中在三个方面：一是供轴类、线缆、插接件穿过，实现组件之间的机械或电气连接；二是减轻钣金件自重，减少薄板折弯后的材料冗余；三是在封闭围合区域内形成通风与观察通道，便于装配时确认内部对位状态。

　　设计过程中，折弯顺序需要优先考虑。U形主体的两道主折弯决定内腔宽度和立板高度，底部外伸折边再沿相反方向折弯，形成与安装基面接触的支撑面；顶部挂耳属于局部延伸特征，需在展开料阶段预留连接臂，避免折弯后与立板发生干涉。孔位布置应避开折弯半径区域，尤其是底板安装孔和挂耳孔，若孔边过于贴近弯折线，冲压后容易出现孔形拉伸、弯边开裂或尺寸回弹。立板圆孔同样要保留足够边距，防止薄板在开孔区域刚性下降后产生翘曲。

　　这类支架的外形尺寸通常由被容纳器件的轮廓决定：内腔宽度需大于被固定组件的最大横向尺寸，并预留装配间隙；立板高度要保证器件装入后不与顶部折边干涉；底板外伸长度则依据安装孔距和紧固件操作空间确定。建模时应先建立钣金展开逻辑，再通过折弯、边线法兰、切除冲孔等特征还原成型状态，重点核对折弯系数、K因子、内R角与板厚之间的关系。若忽略折弯扣除，展开料长度会出现偏差，直接导致样件孔位错位、立板开合角度不足或挂耳安装面不共面。

　　在受力方面，该构件不靠厚截面承载，而依靠折弯形成的截面惯性矩提高刚性。U形槽结构能够抵抗两侧立板的张开变形，底部折边增大接触面积，顶部挂耳则将部分载荷传递到上方固定点。现场使用中，支架可承受轻量化模块的静载以及设备运行带来的低频振动，适合固定传感器、小型控制模块、管路附件或防护盖板。装配时需保证底面折边与安装基面贴合，若基面存在焊接不平或加工误差，应通过调整孔位或增加垫片消除强制装配，否则薄板支架会在螺钉锁紧后产生持续内应力，长期振动下可能出现固定孔附近裂纹。

　　从工艺角度看，该件适合激光切割下料后数控折弯成型，孔位在平板阶段加工更利于保证圆度和位置精度。外露边缘可根据使用环境选择去毛刺、喷涂或电镀处理，以提高防锈能力和装配安全性。整体结构没有复杂曲面和机加工特征，制造成本较低，但对折弯尺寸链、孔位同轴关系和安装面平面度要求较高，三维设计阶段需要同步检查成型干涉、展开合理性以及紧固件操作空间。
