交流风机翅片拉出试验专用工装设备

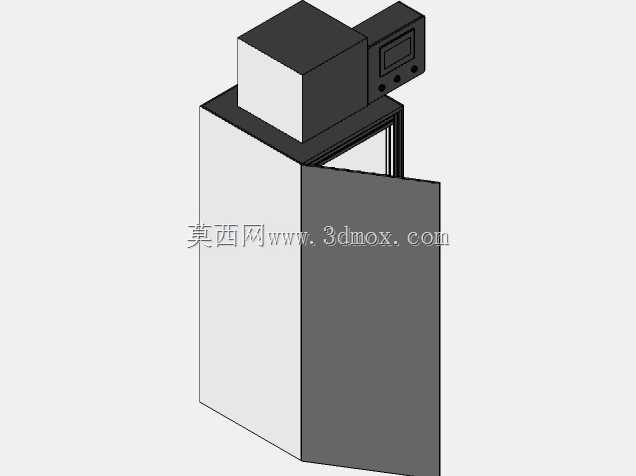

　　这套工装结构的核心服务场景，是轴流、离心类交流风机生产环节的翅片结合牢度验证工序，在风机盘管、散热风机组件的出厂质检与来料抽检工位落地使用，替代过往人工拉扯、手持拉力计测试的粗放作业方式。设备主体采用立式柜式承载布局，下部柜体预留了电气控制元件、拉力驱动单元的安装空腔，柜体正面做可开合检修门，方便现场运维人员调整驱动行程、更换测试夹具，柜体顶部伸出的安装平台用来固定待测风机组件，侧置的控制盒集成参数设置、启停触发与数据显示模块，操作人员无需弯腰即可完成测试参数录入与结果读取。

　　从设计逻辑层面，整套结构优先匹配车间流水线的作业边界：柜体底面做平整安装面，可直接放置在质检工位的防滑地面，也可通过底部预留的螺栓孔锁固在工作台面上，整体占地宽度控制在单人操作可及范围，左右两侧预留的操作空间满足工件上下料的动作需求，不会和相邻工位的检测设备产生干涉。拉力执行端的行程预留了足够余量，适配不同尺寸规格风机翅片的拉出位移要求，夹具安装位做通用化接口设计，更换不同卡口的夹具即可适配不同管径、不同翅片排布密度的风机样品，不用对主体柜体做二次改造。

　　实际测试作业中，工件定位完成后，驱动机构按照设定的匀速速率对翅片施加轴向拉力，全程拉力数值实时反馈到控制端，当翅片从风机基体上被拉出、或是拉力达到设定阈值时设备自动停止动作，直接输出翅片结合力是否达标的判定结果，避免人工施力速率不均导致的测试数据偏差。柜体的棱角处全部做折弯钝化处理，外露的传动部位设置防护挡板，避免测试过程中翅片脱落弹出造成人员划伤，控制盒的安装角度偏向操作侧，操作人员站在工位上即可清晰看清屏幕数值，不用侧身探身调整视角。

　　结构建模过程中对装配边界做了逐层校验：柜门开合角度预留至九十度以上，柜内元件排布预留走线槽位，顶部加载模块的安装基准面和柜体底面做平行度约束，保证拉力输出方向和翅片轴向完全重合，避免侧向分力导致测试数据失真。设备整体高度适配站立作业的人机工程要求，不需要额外配置登高踏板，上部控制模块的散热槽朝向无遮挡区域，长时间连续测试也不会出现元件积热问题，整套结构既满足实验室型式试验的精度要求，也能适配生产车间批量抽检的高频作业节奏。
