机床钣金防护外罩柜体结构设计

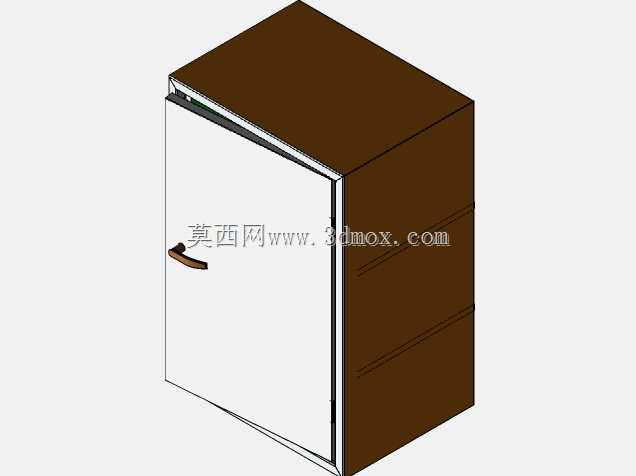

　　该结构面向机床加工区域的外围防护需求，采用薄金属板折弯、拼焊与框口加强的方式形成半封闭罩体，主要用于隔离加工飞溅、切屑、切削液以及设备运行时的外露运动区域。实际布置时，罩体常作为机床主机外侧的固定防护单元，靠近操作面一侧预留开口，并通过型材或折弯边框形成刚性安装边界，便于后续与观察窗、移门、密封条或联锁防护件配合。

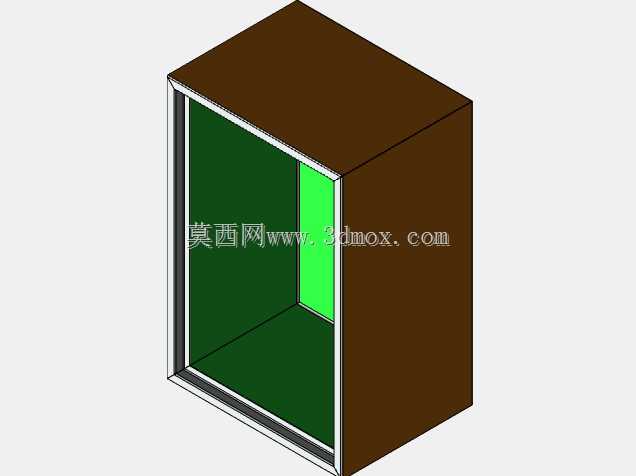

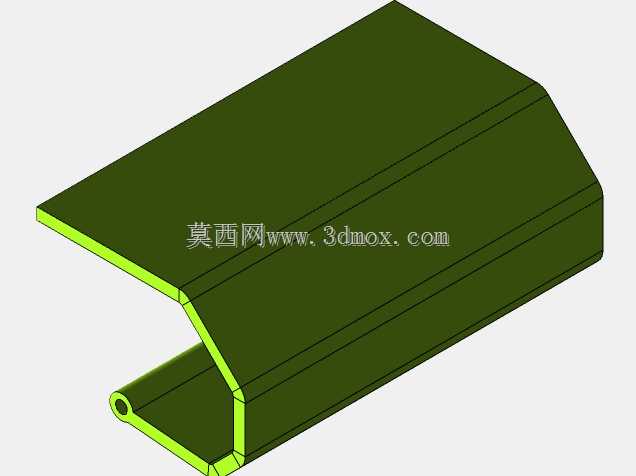

　　从结构组成看，模型将顶板、侧板、背板和底部承托面整合为一个箱形空间，外侧板承担主要围护作用，内侧可见区域用于容纳加工工位或待防护部件。开口边缘没有采用简单薄板直边，而是通过多层折边和框形截面提高抗扭刚度，这一点在薄板防护设计中很关键：单板面积较大时，若缺少折边或加强梁，运输、吊装和长期振动条件下容易出现板面鼓动、边角变形以及门缝不均。

　　设计思路上，罩体并非单纯追求封闭，而是在防护性、可接近性和装配工艺之间取平衡。正面大开敞方便工件装卸、刀具检查和维护操作；侧面与顶面连续封闭，则能减少切屑外溅和噪声扩散。内部亮色区域可理解为防护内衬或安装定位面，用于与机床本体、导轨护罩、排屑通道或电气走线空间建立分界。钣金件在拆分时需要兼顾展开尺寸、折弯方向、焊接可达性和表面处理后的装配间隙，尤其框口处的直线度会直接影响活动门启闭和密封效果。

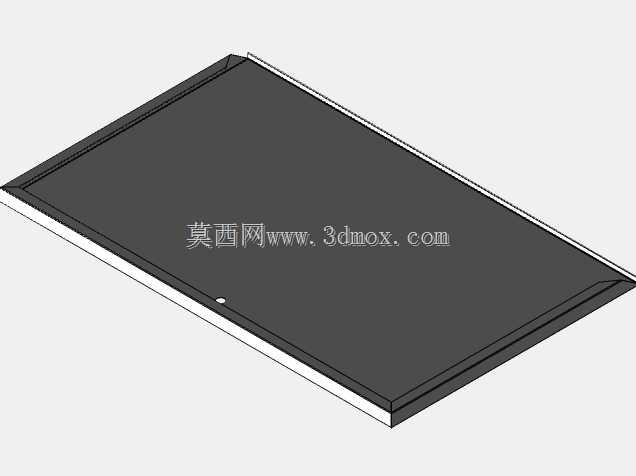

　　外形边界呈规则长方体，适合在设备总体布局阶段作为占位包络使用。安装时需核对罩体内腔与主机立柱、主轴单元、夹具、拖链及管线之间的最小安全距离，外侧还要保留人员操作、开门回转和维护拆卸空间。底部连接面应与机床底座或地脚平台对应，必要时设置可调支撑、减振垫或螺栓固定孔；顶部则需考虑吊装、检修承重以及管线穿越位置，避免大面积薄板直接承受集中载荷。

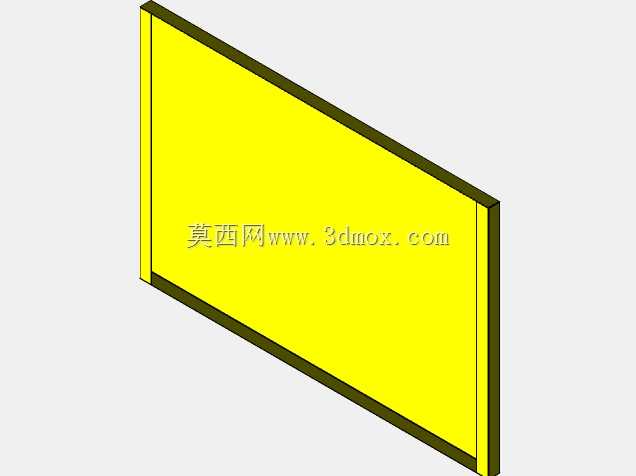

　　在工程建模中，这类结构应重点控制板厚统一、折弯半径一致、焊缝避让和拼缝方向。对于靠近切削区域的内壁，可增加可拆卸衬板，以便磨损后更换；对于需要观察的位置，可在框口内嵌入透明防护板，并保证压板或螺钉间距合理。整体结构简洁，适合作为机床防护罩、设备外围柜体或自动化工作站安全围护方案的基础结构进行深化。
