紧凑型自载齿轮随机振动装置

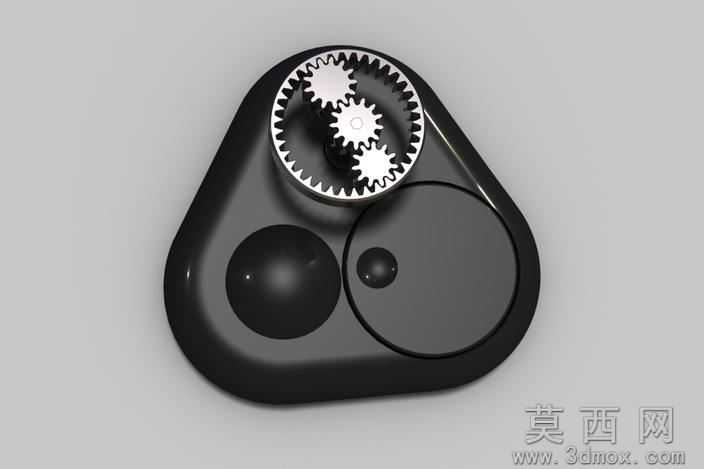

本作品为紧凑型自载齿轮式随机振动装置的三维建模成果，建模阶段优先完成整体轮廓的参数化搭建，以类三角圆润外壳作为整体承载基体，先确定外壳的曲面弧度、壁厚参数与内部安装位的坐标基准，确保所有内部构件可在紧凑腔体内完成无干涉装配。齿轮组部分按照传动比依次完成内齿圈、三个行星小齿轮、中心传动齿轮的齿形参数化建模，严格还原渐开线齿廓的啮合间隙，保证传动过程中齿面接触的仿真合理性，同时对齿轮的安装轴位、定位凸台做了公差适配设计，避免装配时出现轴孔错位问题。外壳上的两个球形配重块、大小圆形端盖均按照实际配重比例完成尺寸与重量参数设定，建模时预留了端盖与外壳的卡扣装配结构，还原实物的快拆设计逻辑。材质与渲染阶段，外壳主体采用哑光黑色磨砂工程塑料材质，调整粗糙度参数模拟注塑件的细腻磨砂质感，齿轮组采用亮面金属材质，添加轻微的齿面磨损纹理与金属反光效果，配重球采用高光亮面黑色材质，通过不同材质的反光差异区分构件功能属性，渲染时采用柔和的顶光加侧方补光，突出外壳曲面的顺滑弧度与齿轮组的精密啮合细节，同时添加轻微的环境反射效果提升整体真实感。结构设计上采用无额外支撑的自载式布局，仅依靠四个齿轮的啮合传动配合偏心配重实现随机振动效果，旋转过程中中间齿轮可在齿圈范围内做无规则行星运动，通过配重块的偏心转动产生方向、强度均随机的振动力，无需额外电子控制模块即可实现无规则振动输出，从根源上避免了定频振动引发的共振损坏问题，可直接用于微尺度小型设备的振动发生场景，也可作为教学演示装置直观展示随机振动的产生原理，建模时还在小齿轮轴端预留了标准六角轴连接位，可外接动力输入组件拓展实际应用场景。
