医疗用扁电晕镍钛记忆合金支架结构设计

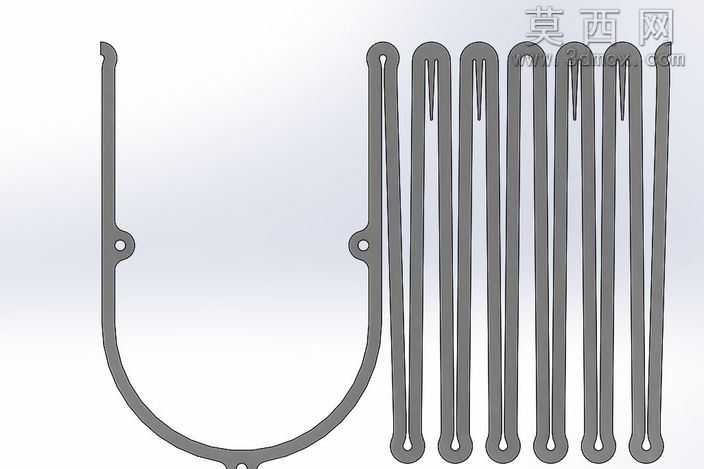

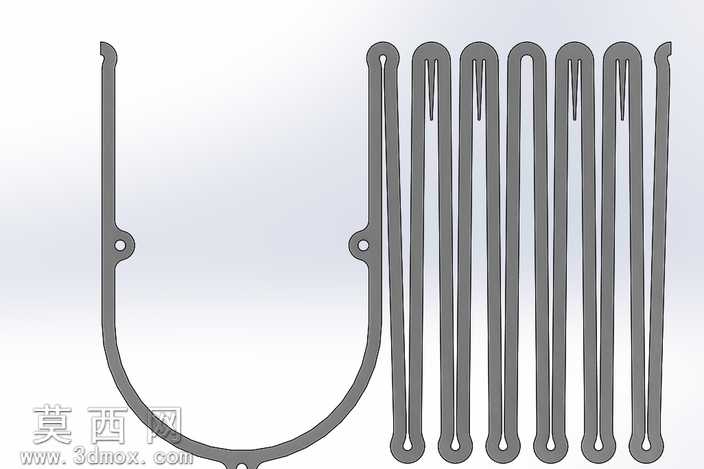

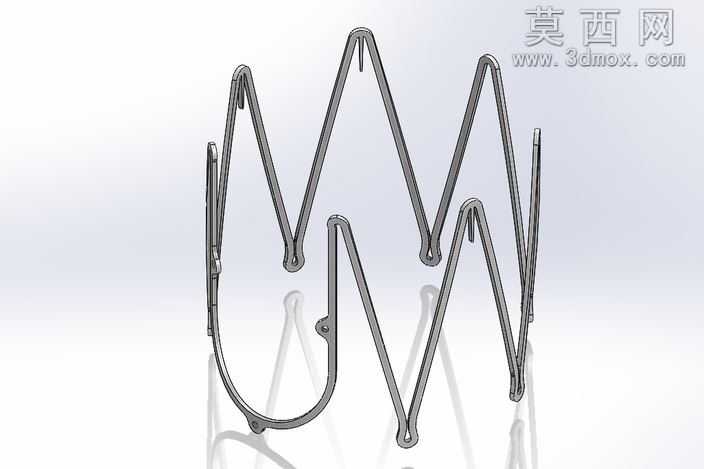

本作品为医疗介入场景使用的扁电晕支架，采用SolidWorks完成全参数化三维建模设计，整体依托镍钛记忆合金的材料特性展开结构规划，建模全程以方程式驱动关键尺寸，实现结构参数的联动调整，保障不同规格下结构力学性能的一致性。建模初期先梳理介入支架的临床使用需求，明确支架需要具备径向支撑力、轴向柔顺性以及释放后的形态自恢复能力，因此采用多组连续弯折的丝状单元拼接构成整体框架，单元之间通过圆滑过渡的连接段衔接，避免应力集中点的出现，保障支架在受压形变后可依托记忆合金特性恢复预设形态。建模过程中先绘制单组弯折丝体的3D草图，严格控制丝体的弯折半径、相邻弯折单元的间距，针对丝体的圆形截面采用扫描特征完成实体构建，针对支架上的定位小孔采用拉伸切除特征完成加工，所有特征的尺寸均关联至全局变量，调整管径、丝径、单元数量等参数时可自动完成全模型更新，无需逐一修改特征。本次设计共配置两种支架规格，分别适配不同的临床使用场景，平支架版本初始适配10毫米管径，通过参数调整可扩展至36毫米直径的规格，覆盖更多介入手术的使用需求。渲染阶段赋予模型镍钛合金的金属材质，调整材质的粗糙度、反射参数还原医用镍钛丝的哑光金属质感，添加柔和的环境光影突出支架丝体的纤细结构与连续弯折的形态特征，通过半透明投影效果展现支架的空间层次，清晰呈现各弯折单元的排布逻辑与连接关系。结构设计上充分考虑镍钛记忆合金的超弹性与形状记忆效应，所有弯折处均采用大圆弧过渡，避免丝体在反复形变过程中出现疲劳断裂，支架的单元排布经过反复调整，在保障径向支撑强度的同时尽可能压缩支架的输送外径，降低介入过程中对人体腔道的损伤，插入段与支撑段的结构采用渐变过渡设计，让支架释放过程中受力更加均匀，避免出现局部翘起或贴壁不良的问题。建模时通过软件的配置功能管理不同规格的模型参数，切换配置时可自动更新对应尺寸的结构形态，无需重复建模，大幅提升了设计迭代的效率，所有结构的尺寸公差均参考医用介入支架的行业标准设定，保障模型可直接对接后续的生产加工环节。
