CA6140车床引脚通道切削防护结构

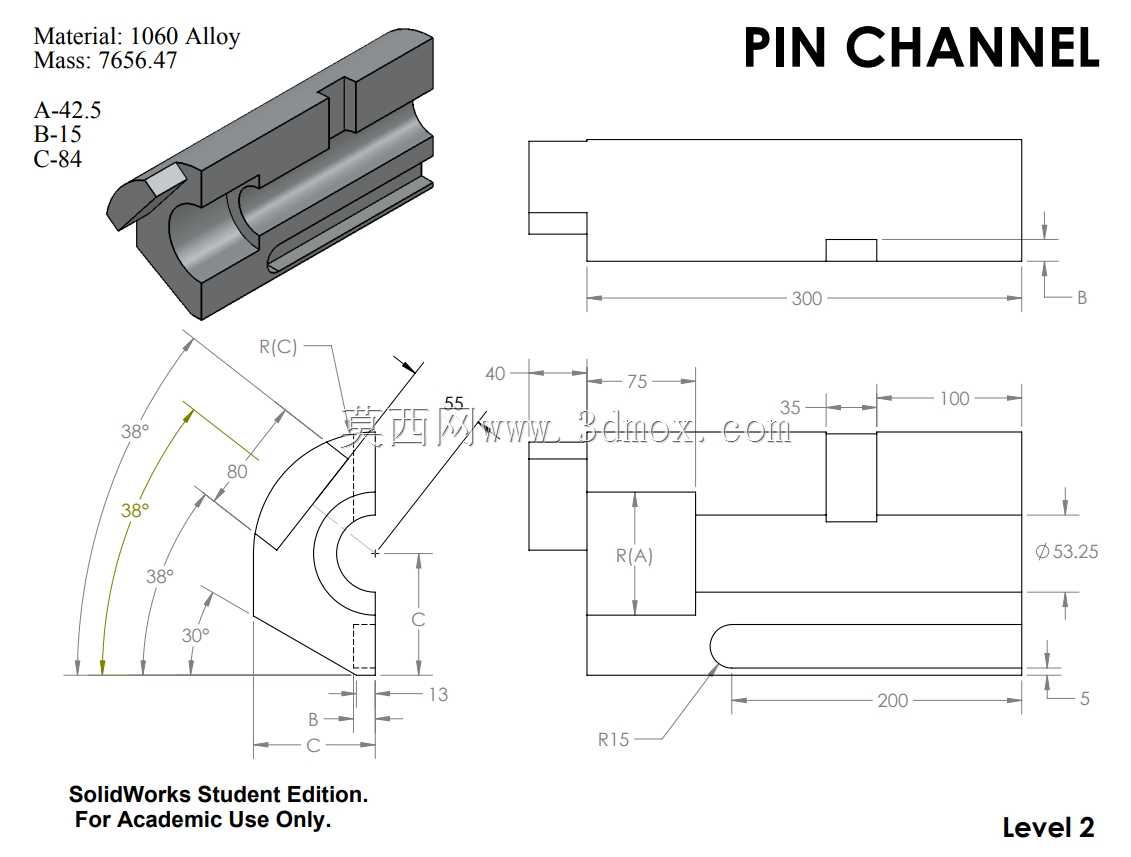

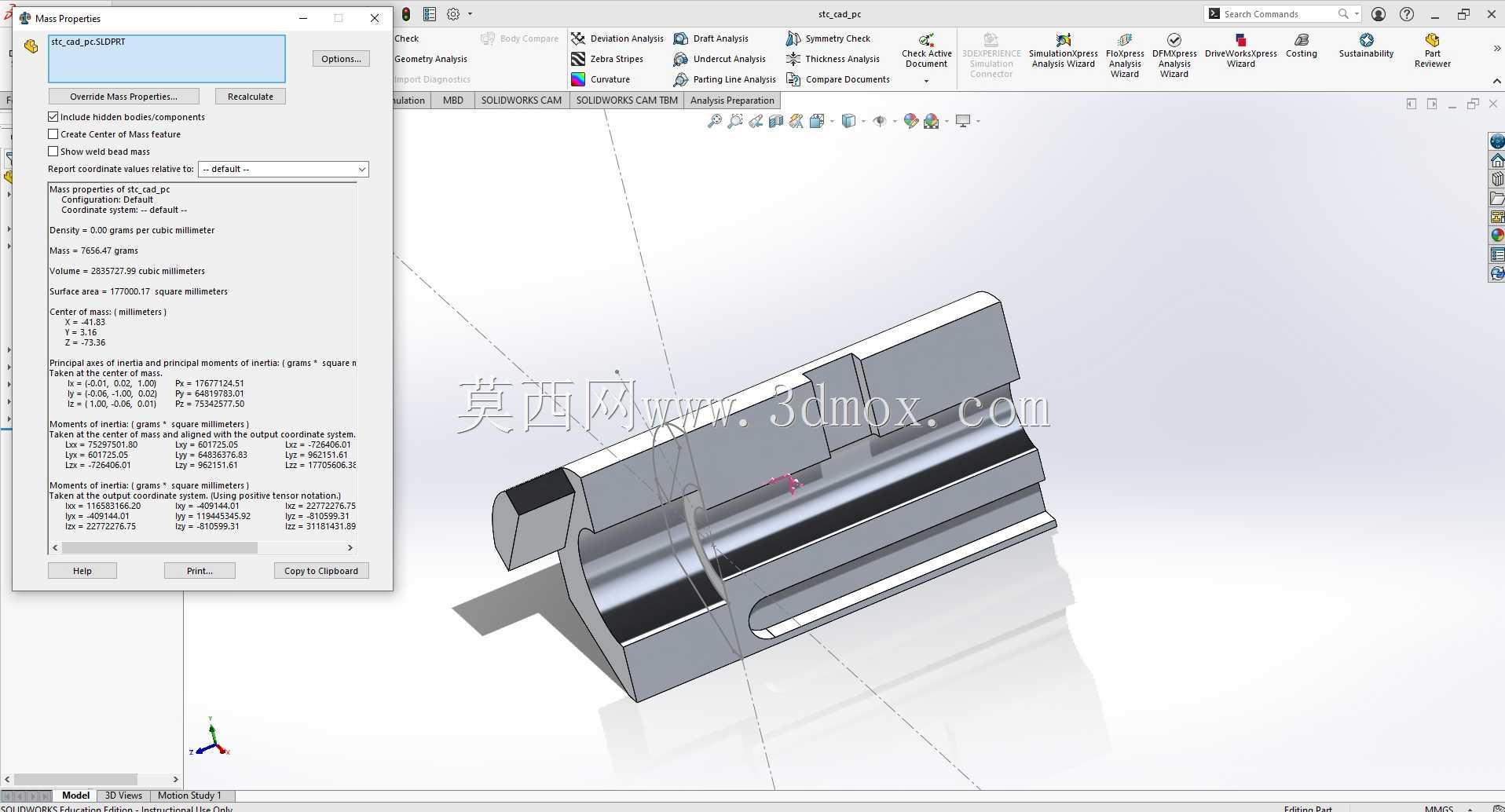

　　该引脚通道结构属于CA6140普通卧式车床进给系统周边的配套防护与走线构件，在整机布局中承担切削区域边界约束、管线排布引导以及加工飞溅物遮挡的作用。普通卧式车床在进行轴类、盘类零件车削加工时，卡盘与刀架区域会持续产生带状切屑，同时切削液会随刀具高速旋转向外溅射，原有床身侧面的开放间隙容易出现切屑卡滞、管线剐蹭以及冷却液渗漏到进给导轨面的问题，该通道构件正是针对这一实际工况完成的结构设计。从建模逻辑来看，整体结构先在前视基准面绘制主体轮廓草图，通过拉伸生成基础承载基体，再对右侧两处凸起限位结构执行拉伸切除，最后对前端延伸段做二次拉伸成型，所有特征均采用参数化关联方式搭建，后续修改通道长度、安装孔位或者壁厚尺寸时，

　　仅需调整草图对应尺寸即可完成全结构更新，不需要重建特征。结构外形采用长条形槽腔布局，一侧设置弯折挡边，可直接贴合床身侧壁安装面，另一侧的开放式槽道用于容纳车床的润滑管路、信号线缆以及进给机构的联动杆件，槽腔内部预留的凸起卡位能够分隔不同走向的管线，避免车床往复进给过程中管线相互缠绕摩擦。构件端部的异形卡位结构可与床身原有定位凸台精准嵌合，安装时不需要额外制作适配垫块，侧面预留的紧固孔位匹配车床标准紧固件规格，安装边界完全贴合CA6140车床床身的现有安装空间，不会与溜板箱、刀架的往复运动行程发生干涉。在实际加工场景中，该通道的挡边高度经过适配，既能够阻挡大部分崩碎切屑飞入走线区域，又不会遮挡操作人员观察刀具切削状态的视线，

　　槽道底部的倾斜面可让溅入的切削液自然回流到机床接屑盘内，避免积液长期浸泡管线外层防护套。结构的壁厚选取兼顾刚性与轻量化需求，日常车削产生的切屑冲击不会造成构件变形，长期使用后也不会因为机床振动出现连接松动。建模过程中所有配合面均按照机床实际装配公差预留间隙，三维装配验证时可直接完成与床身、进给护罩的干涉检查，提前排除现场安装时可能出现的孔位错位、行程冲突问题，为车床的改造维修、备件加工提供完整的结构参考。
