CA6140车床连杆式传动操作摆臂构件

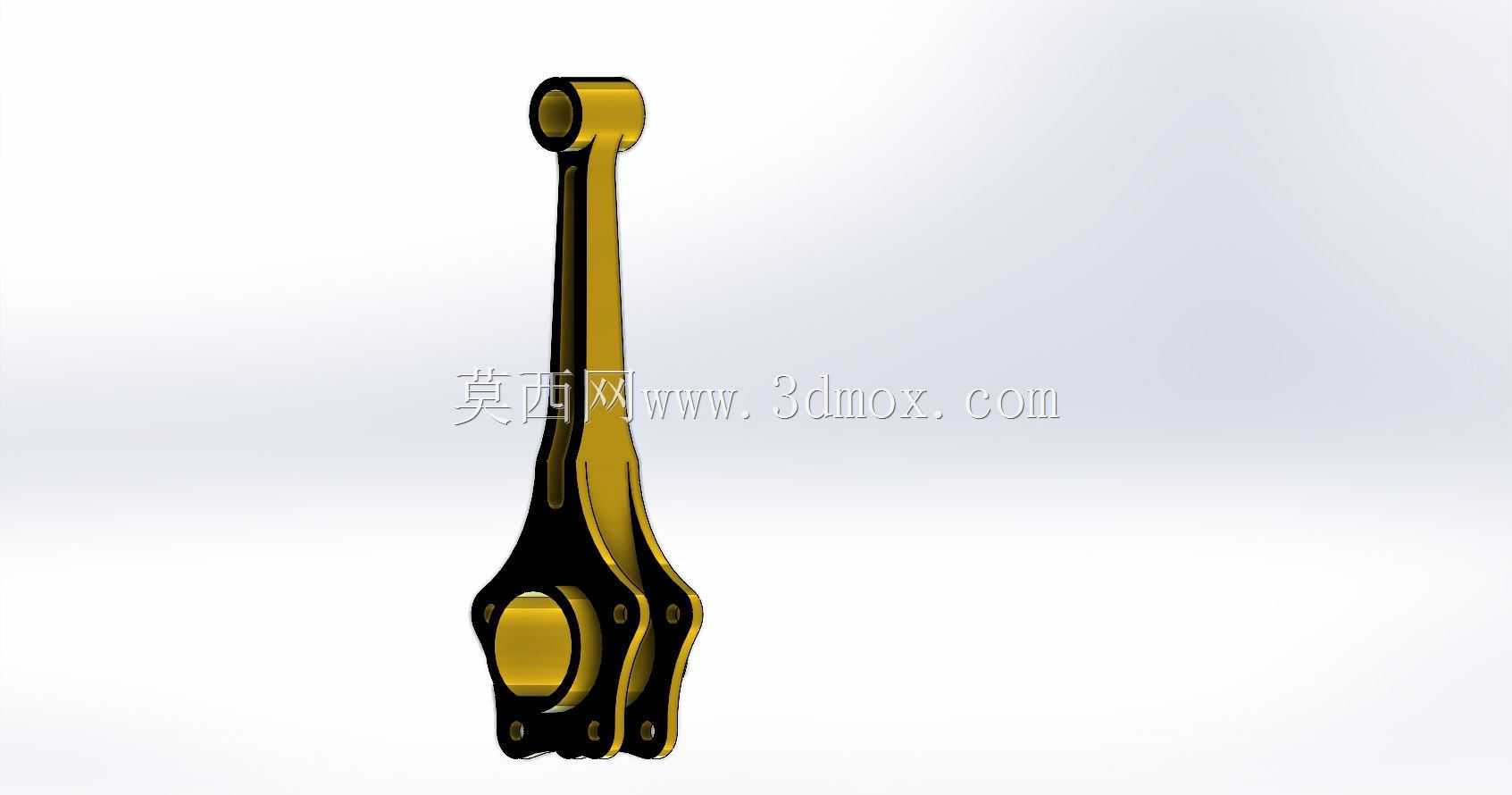

　　该摆臂类传动构件参照CA6140普通卧式车床的操作传动连杆结构完成三维建模，整体为长杆式两端铰接布局，上端设置带贯通圆孔的小直径铰接轴套，下端为大直径轴孔配合的分叉式连接座，杆身沿受力走向做变截面过渡，既规避了等截面直杆的冗余材料堆积，也在杆体中段预留了足够的抗弯截面模量，适配车床操作机构往复摆动过程中的交变拉压载荷。

　　从实际装机场景来看，这类摆臂多用于车床进给箱、溜板箱的操作力传递路径中，一端铰接在操作手柄的转轴摇臂上，另一端与滑移齿轮拨叉或者离合器操纵拨杆相连，操作人员扳动手柄时，摆臂将手柄的旋转力矩转化为直线方向的推拉位移，带动箱体内的拨叉完成齿轮档位切换、开合螺母接合与脱开、主轴正反转控制等动作，是车床操纵系统里传递操作指令的核心中间传力件。

　　结构设计层面，下端大孔位采用双侧带安装耳的分叉结构，耳板上预留的多个紧固孔可适配拨叉组件的销轴穿装与锁紧定位，大孔内壁可配套铜衬套降低铰接转动时的磨损量，长期运行出现衬套间隙超差后仅需更换衬套即可恢复传动精度，无需整体更换摆臂；上端小孔轴套的轴向长度根据手柄转轴的铰接跨度设计，保证销轴穿入后两侧有足够的支承接触面积，避免单点铰接出现径向晃动。杆身轮廓并非规则等厚矩形，而是沿着两端孔心的连线做流线型变厚度加厚，在杆体与上下轴套衔接的应力集中区域做了圆弧过渡，消除了直角相贯带来的应力开裂风险，杆身两侧的减重凹槽在不削弱整体抗弯强度的前提下降低了构件自身重量，扳动操作时的滞重感明显减弱。

　　安装边界方面，建模时已预留两端铰接孔的标准配合公差，下端大孔与拨叉转轴采用间隙配合，上端小孔与手柄摇臂销轴匹配，摆臂整体摆动行程范围内，杆身外侧与溜板箱内壁、相邻操纵杆件之间预留了不小于五毫米的安全间隙，全程摆动无运动干涉；分叉耳板的外轮廓尺寸适配箱体内的安装空腔，紧固孔位与拨叉组件的安装孔位完全对中，现场装配时无需额外修磨即可完成销轴穿装与锁紧。构件表面的安装基准面均做了平面度约束，装配后摆臂摆动平面与拨叉运动平面保持平行，不会出现传动卡滞、档位切换不到位的问题，既可以作为车床操纵系统维修替换件的建模参考，也能作为机床连杆类传动构件的设计教学案例使用。
