FRC赛事双举升竞技机器人结构

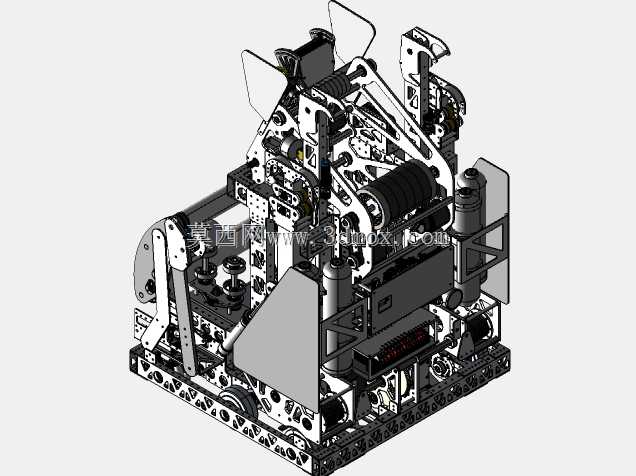

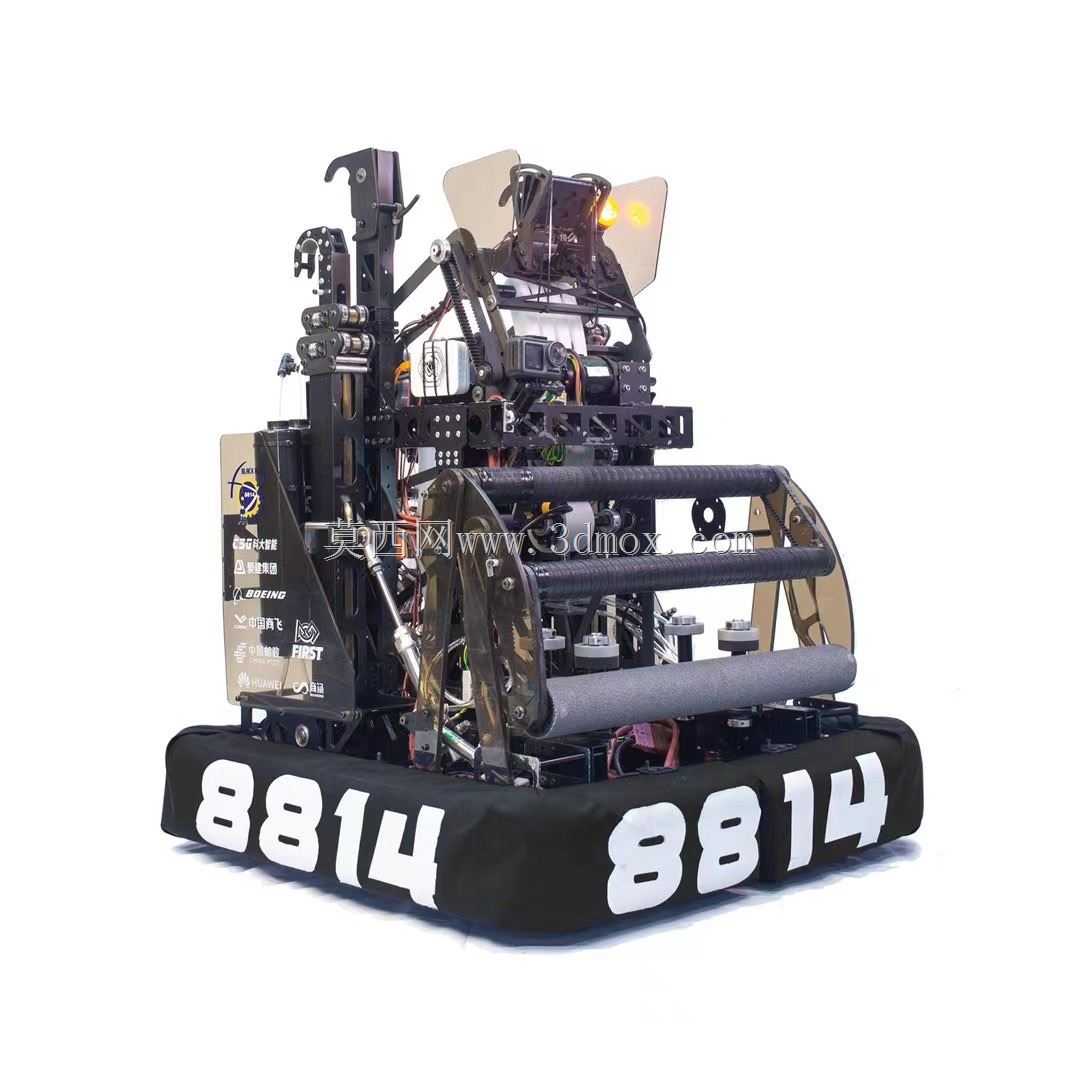

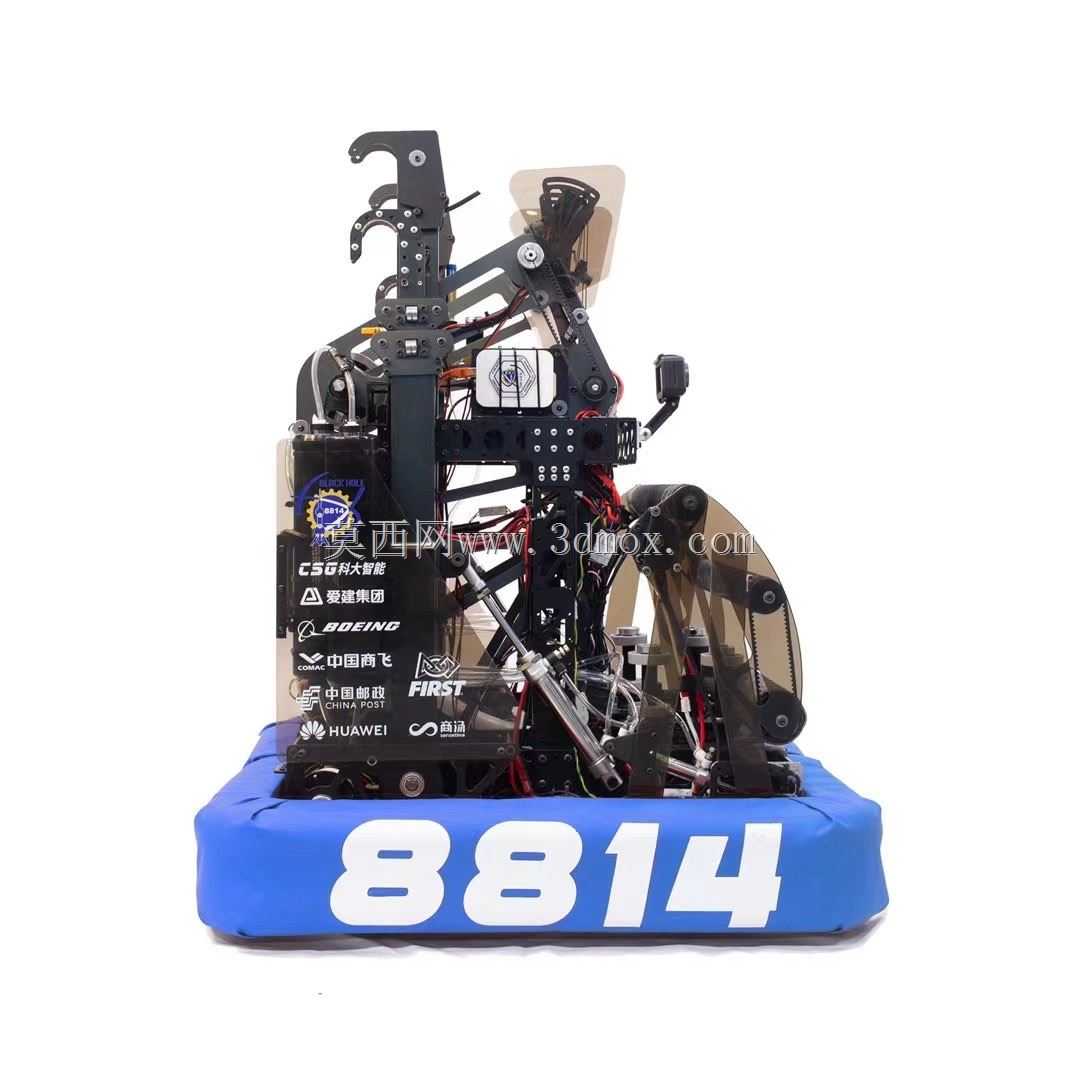

　　这套竞技机器人结构面向青少年工程对抗赛事的场地作业需求开发，整体采用镂空铝合金型材搭建底层承载框架，底盘四周预留标准安装孔位，可直接适配赛事指定的全向轮组与驱动模组，框架底部做了下沉式布局，将电池、主控板、气动阀组等重心偏高的部件全部布置在底盘下层区域，有效降低整车重心，在高速冲撞、急转向的对抗场景下可大幅降低侧翻风险。底盘前端设置可收放的拾取导向机构，采用多连杆联动结构，行进过程中可将场地散落的游戏构件快速归集到机身中部的承载工位，无需额外配置独立拾取动力源，依靠底盘行进的推力配合连杆导向轨迹即可完成构件收集动作，减少控制回路的同时降低了整机自重。机身中部对称布置两套大行程举升臂，臂体采用槽型铝合金型材拼接，

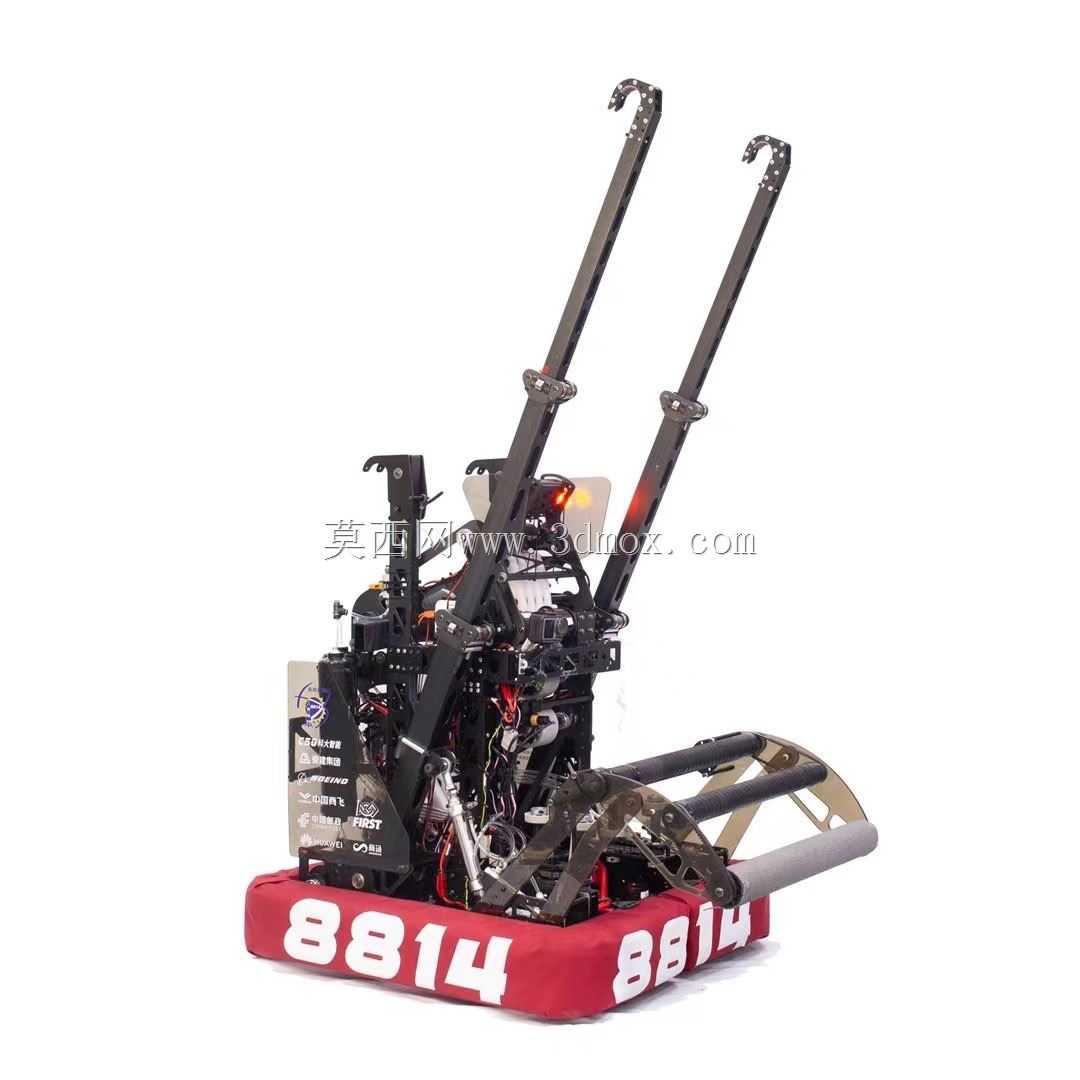

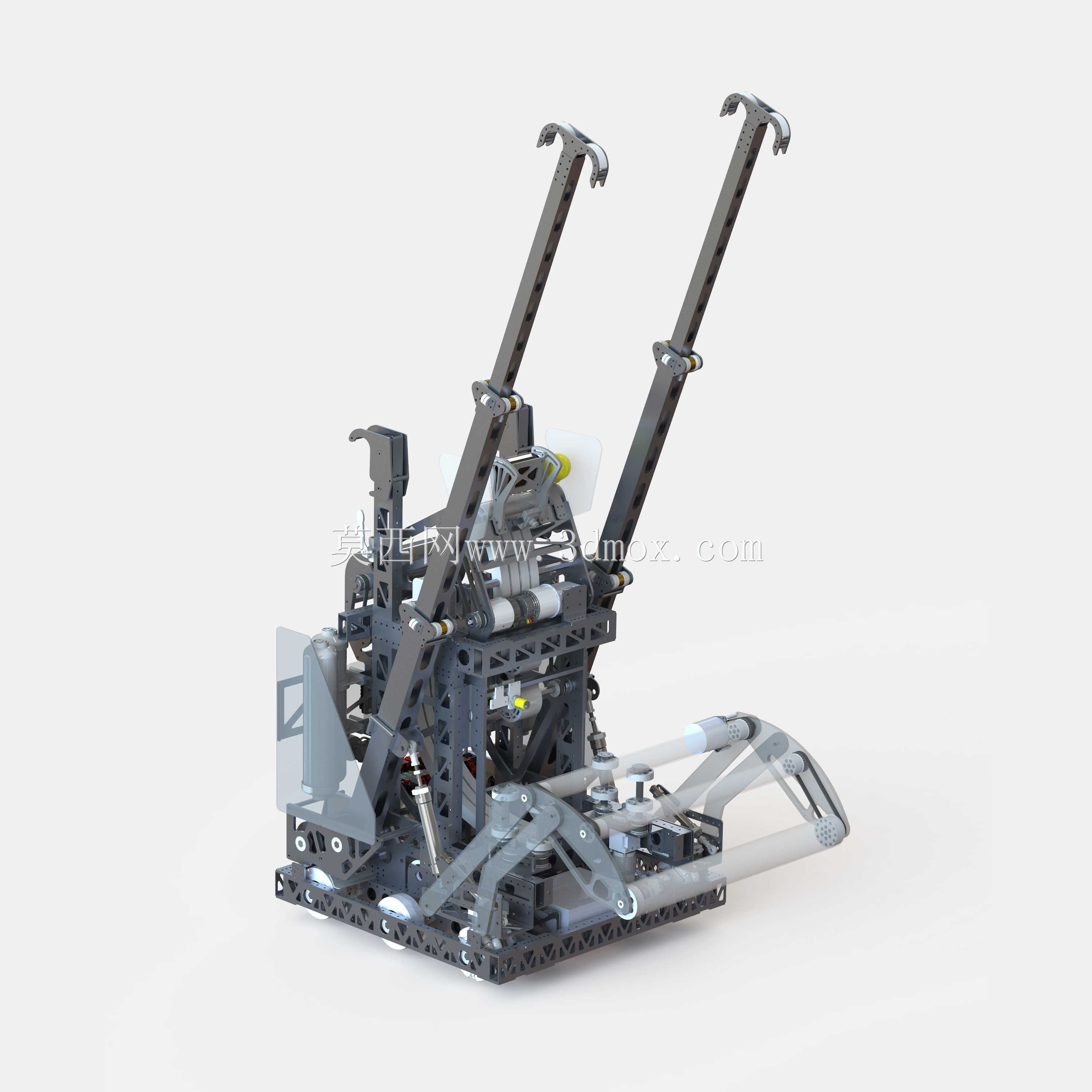

　　每处铰接点位都配置了带法兰的深沟球轴承，消除臂体往复摆动过程中的径向间隙，举升臂末端设计了快换式挂钩接口，可根据不同赛事任务快速更换夹持、托举、挂接类执行末端，两套举升臂既可以同步动作完成大型构件的高位投放，也可独立动作分别完成不同位置的挂接任务，臂体的俯仰驱动采用电动推杆配合气动支撑杆的组合方案，电动推杆提供精准的位置控制，气动支撑杆承担举升过程中的大部分载荷，降低驱动单元的持续受力。整机的管线全部沿型材内腔与臂体侧面的走线槽布置，所有活动关节处的管线都预留了足够的弯曲余量，避免臂体大角度摆动时出现管线拉扯磨损的问题，机身外侧的防护板采用透明聚碳酸酯板材加工，既可以直观观察内部传动部件的运行状态，也能在对抗碰撞中吸收冲击能量，

　　保护内部核心元器件。结构设计阶段全程遵循赛事规则的尺寸约束，初始收纳状态下整机外轮廓完全限定在规则允许的起始区边界内，举升臂完全展开后的最大高度满足高位任务的投放高度要求，所有外接执行部件的安装接口都采用标准孔位布局，参赛队伍可根据自身的控制方案快速调整传感器、驱动元件的安装位置，整套结构的装配逻辑完全采用螺栓连接，无焊接点位，赛事现场出现部件损坏时可快速拆解更换，不需要专用焊接设备即可完成抢修作业，适配赛事现场高强度、快节奏的运维需求。
