FRC赛事全向轮转向驱动模组

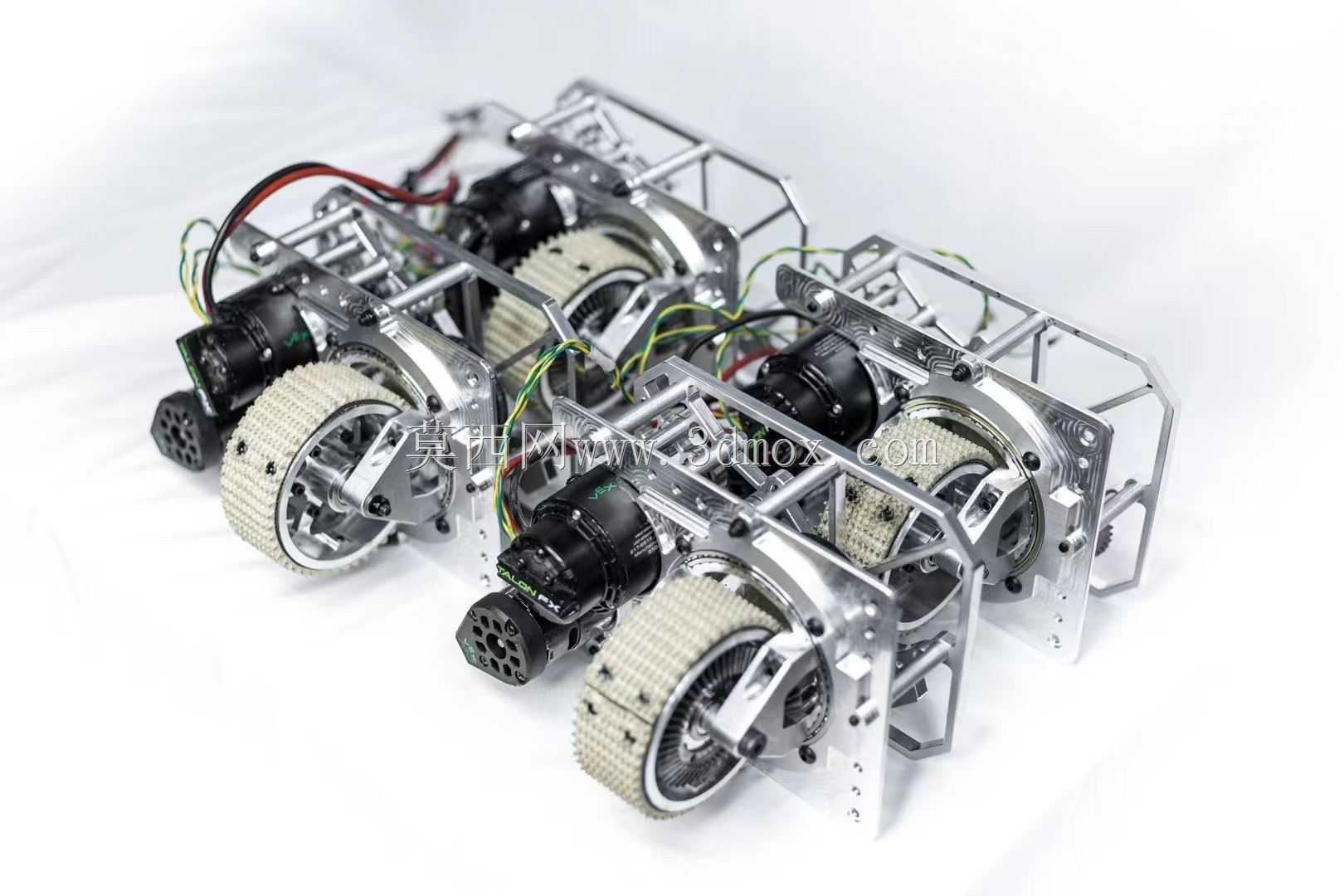

　　这套转向轮组面向竞技机器人底盘开发，核心解决常规差速底盘转向半径大、姿态调整慢、横移受限的问题。模组将行走驱动、回转支承、减速传动、转向执行和轮体安装整合在紧凑框架内，适合在有限车架空间内布置四套相同单元，通过独立控制每个轮组的行进速度与航向角，使机器人完成直行、斜行、横移、原地旋转及复杂弧线运动。

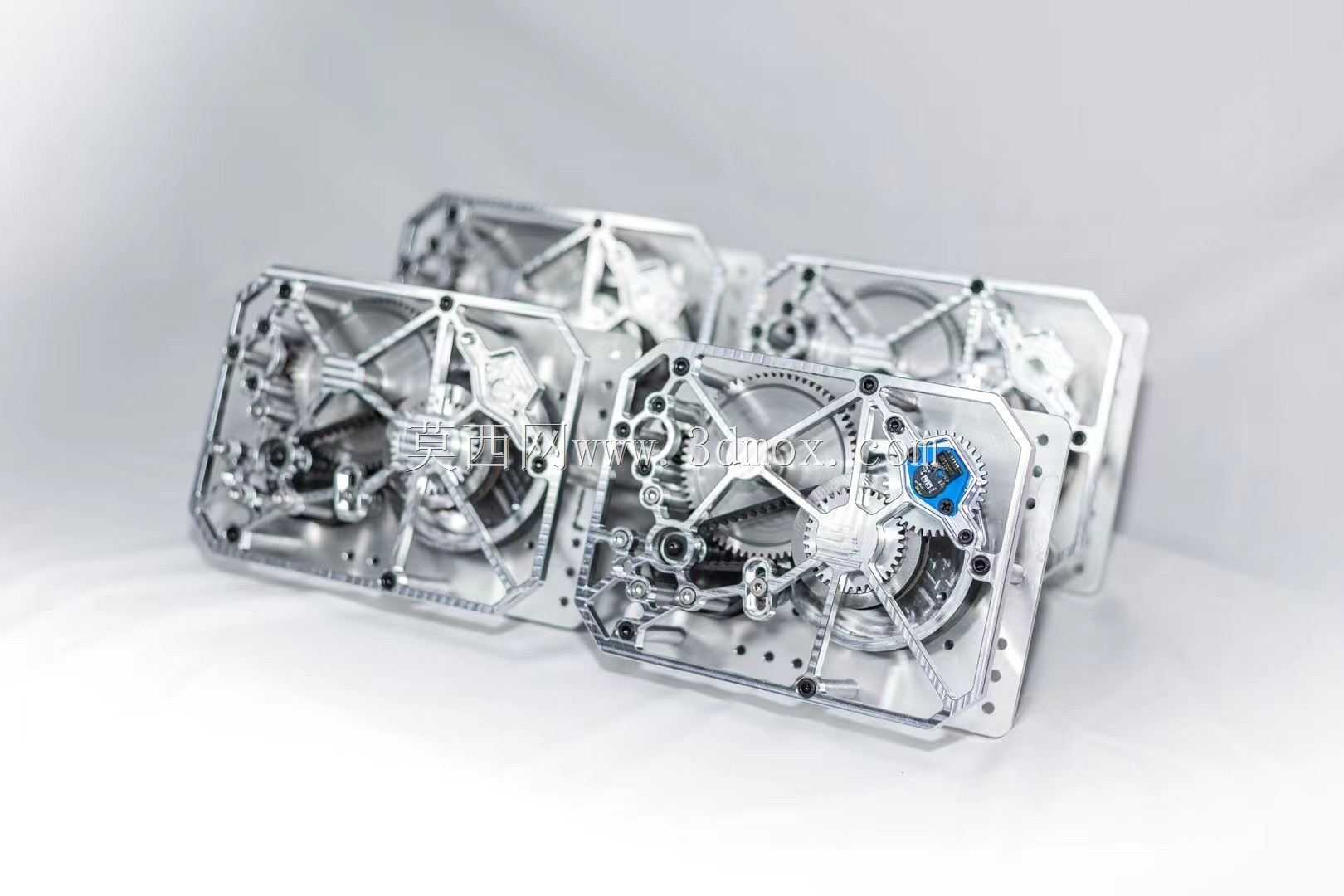

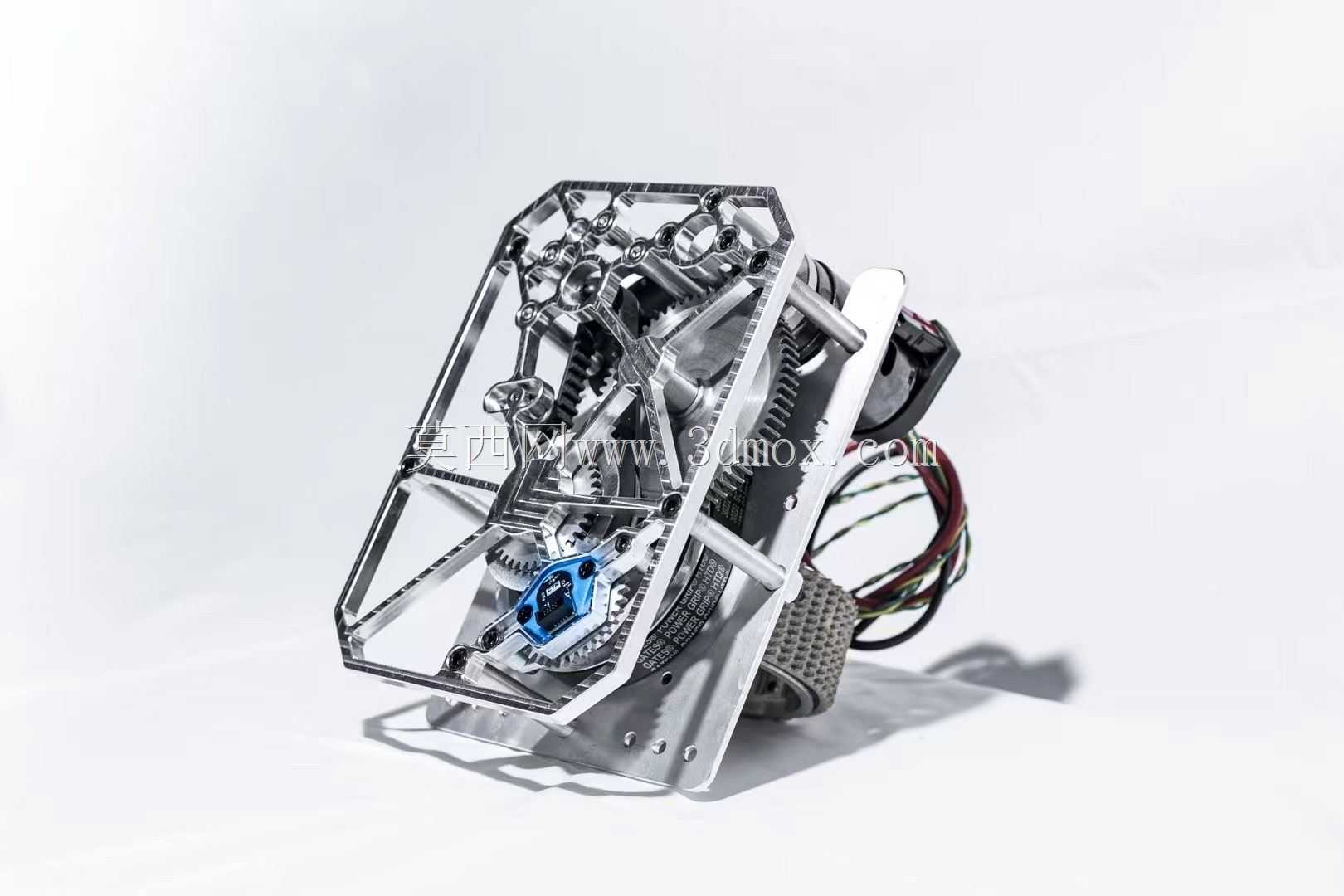

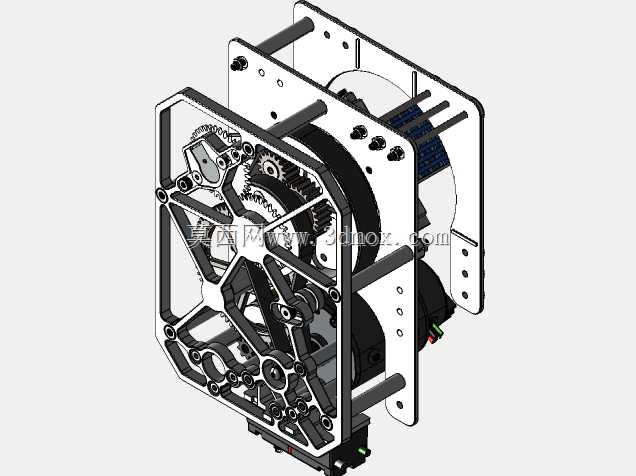

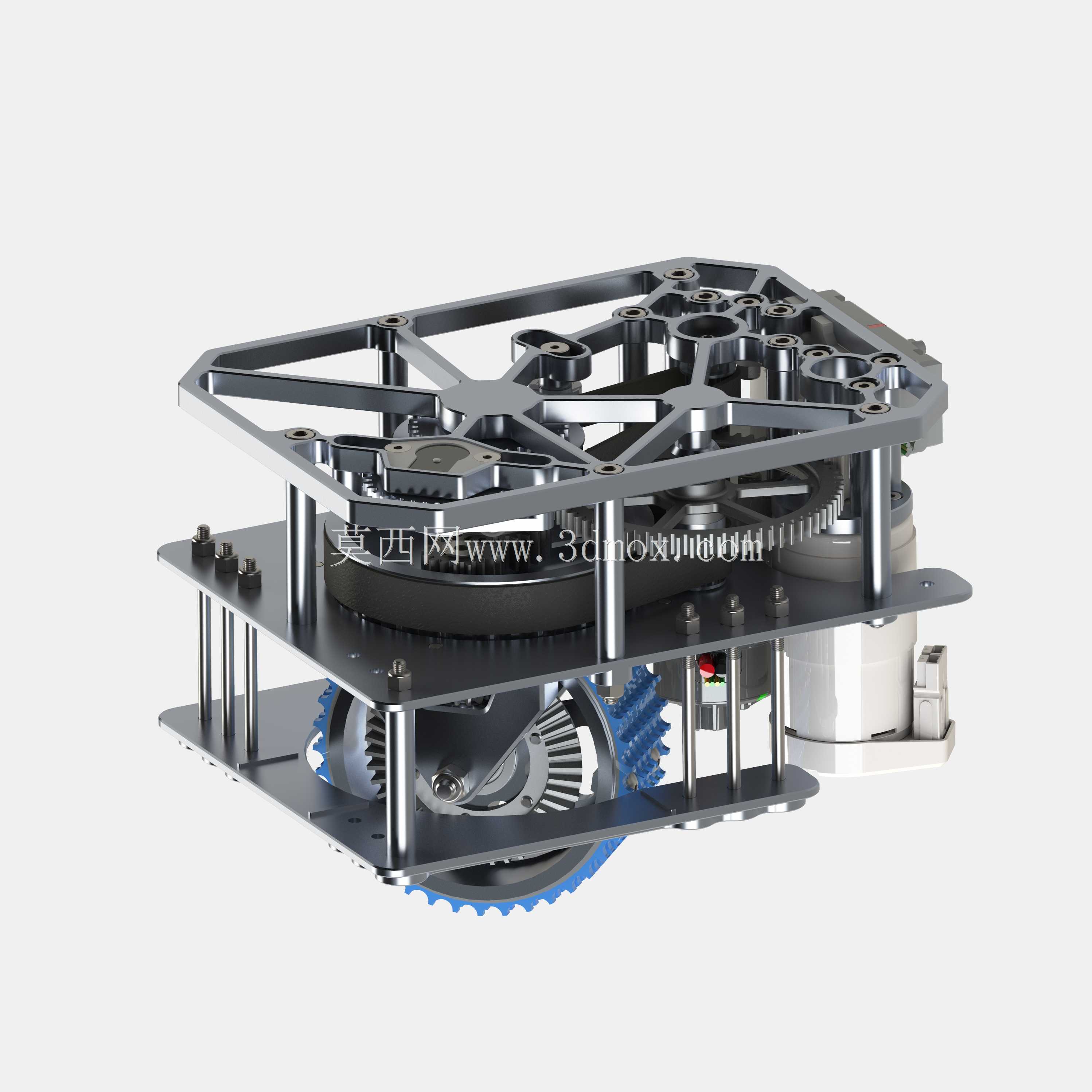

　　结构上，模组采用上下分层板架承载。上层框架布置转向传动链和安装支点，中层板用于固定驱动元件与支撑轴系，下层保留轮体、齿轮及防护间隙。立柱穿过各层板形成刚性骨架，既控制板间距离，也承受转向和加速时产生的弯矩。框架多处开设减重孔，在不明显削弱安装面刚度的前提下降低转动惯量，便于机器人在冲撞、急停和快速变向时保持轮组定位。

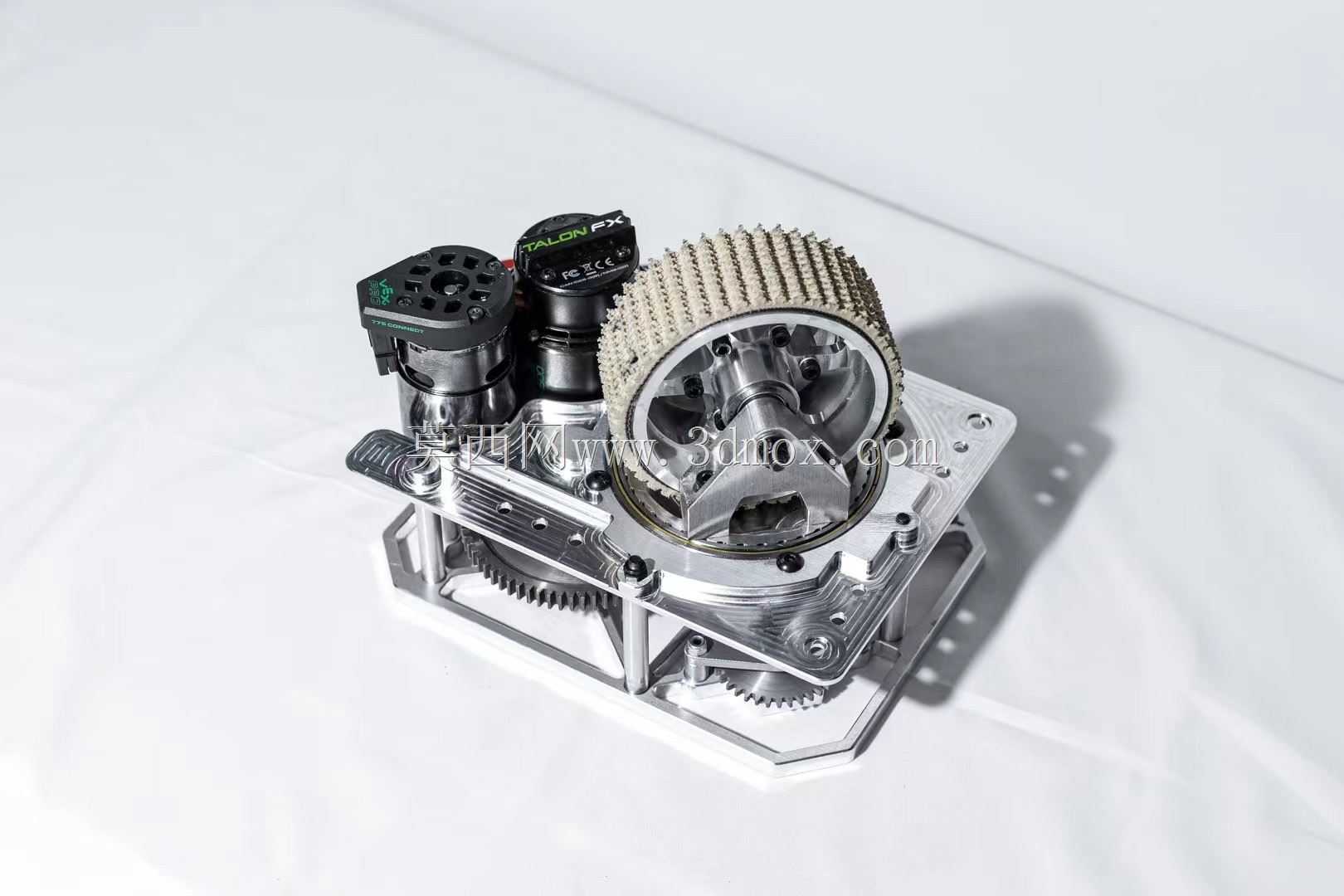

　　行走动力经减速机构传递至轮轴，轮体外侧采用带齿形的高摩擦轮缘，能够在赛场地毯、硬质地面等条件下提供稳定抓附力。转向回路通过大齿圈与小齿轮啮合实现方位回转，齿圈围绕轮组竖直轴线布置，传动范围覆盖完整航向角。编码器反馈转角位置，控制器据此协调各轮矢量方向，避免多轮角度不同步造成拖胎或内耗。

　　设计时需要重点关注三条边界：一是轮组竖直回转中心与轮胎接地点的相对位置，偏置过大将增加转向阻力；二是驱动元件、齿轮和轮缘之间的运动包络，尤其在极限转角下不能与车架侧板、线缆或相邻模块干涉；三是上层安装孔位要与底盘主梁对齐，使冲击载荷通过立柱和板架直接传回车架，而不是集中在单个紧固件上。

　　该类模组常用于FRC等对抗性机器人平台，也可作为小型AGV、教学移动平台和全向搬运底盘的参考结构。工程建模时应保留齿轮啮合间隙、轮缘压缩量、线束弯曲半径和维护拆装空间，装配后再检查零点角度、轮向平行度以及四轮坐标标定，这样才能把独立舵轮的矢量运动能力稳定转化为底盘的实际机动性。
