无框轻量化运动眼镜精细结构设计

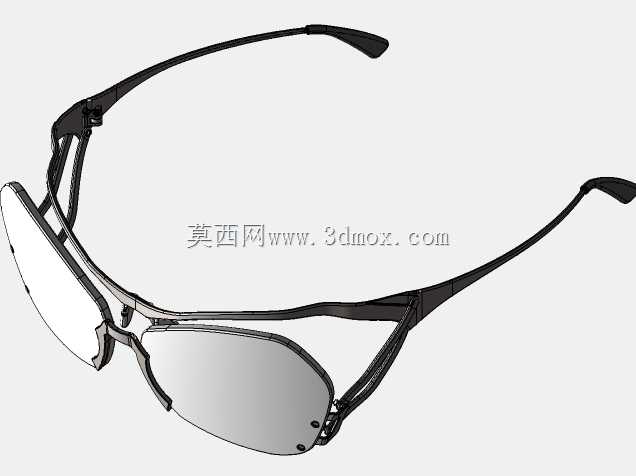

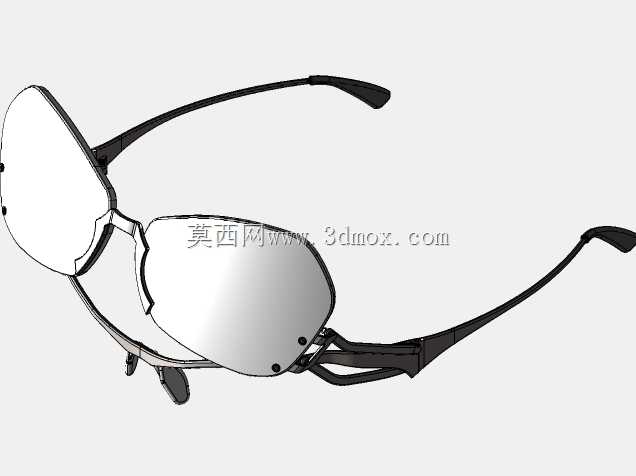

　　日常佩戴与户外运动场景里，无框眼镜的结构设计一直需要在轻量化、夹持稳定性和镜片固定可靠性之间找平衡。这套三维结构把镜腿、鼻梁连接件、镜片固定点位和镜腿铰接区域完整还原，没有多余装饰件，所有受力路径都能在模型里直接追踪，适合用来做佩戴干涉检查、结构受力分析或者衍生款式改型。

　　从实际使用逻辑看，无框结构最大的特点是取消了环绕镜片的全框圈丝，镜片本身要参与承担一部分镜架开合和佩戴时的外力。模型里镜片边缘预留了细小的安装孔位，金属连接件直接穿过点位锁紧，既减少了前部遮挡，也把整体重量压到更低。镜腿采用细长弯弧造型，耳弯段顺着耳后轮廓自然延伸，佩戴时不会在颞侧形成硬压点；前段靠近铰接处做了局部加厚，用来抵消开合过程中反复弯折带来的应力集中。

　　设计思路上，这套结构没有把零件做成孤立外观件，而是把装配关系一并表达清楚。鼻梁处的托位与镜身前部衔接，左右镜片通过中间连接件保持相对间距，镜腿绕铰接轴转动时，运动轨迹和镜身侧边的间隙都可以在三维环境中核验。做结构评审时，可以直接测量镜腿张开角度、镜片外缘到镜腿末端的外包络尺寸，确认不同头宽人群佩戴时镜腿的张开量是否落在弹性变形允许范围内；也可以核对镜片孔位到边缘的距离，避免钻孔位置过近导致镜片受冲击时开裂。

　　安装边界方面，镜片固定点的孔径、连接件沉头深度和镜腿铰接轴的配合位置都需要严格控制。若后续更换镜片弧度或调整镜片长宽，首先要复核孔位周边壁厚与支撑臂长度，防止无框结构在单侧受力时出现镜片扭转。镜腿内侧曲面与面部侧面的距离也要留出足够空间，兼顾近视内圈、运动绑带或者护目镜叠加使用的场景。鼻托区域的角度可根据鼻梁高度做小范围调整，模型中相邻零件的贴合面保留了装配余量，方便在样机阶段验证橡胶托叶更换和金属支架微调的可行性。

　　对于结构设计人员来说，这类模型的价值不在于外观渲染，而在于把细小铰链、细长弹性镜腿和镜片钻孔承载这几个容易失效的部位完整呈现。通过剖切和运动检查，可以提前发现镜腿收折时是否碰擦镜片、连接件锁紧后是否凸起刮擦皮肤，以及跌落冲击时应力是否会集中在孔位边缘，从而在开模或样机加工前把结构细节修正到位。
