盘式弹簧线材收纳绕制工装腔体

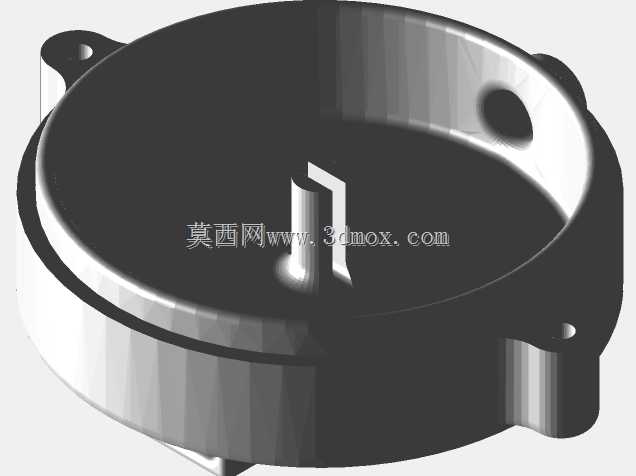

　　该腔体结构在小型线材绕制工位里承担线材归集、绕制成型的基础承载作用，常见于仪表弹簧、细金属线材打卷工序，适配桌面式小型绕线工装的安装布局。整体采用浅圆盘敞口构型，腔体侧壁保留连续围边，可约束盘绕过程中弹簧线材的径向窜动，避免细钢丝在收卷时弹出工位；盘体中心设置立式卡位柱，柱体带侧向开口卡槽，线材端头可直接卡入槽内完成初始固定，绕制转动时无需额外夹持端头，减少小件工装的装夹步骤。盘体周向均布带通孔的外延耳座，孔位对应工装台面上的定位销，安装时将耳座孔对准销柱落位即可完成腔体定位，不需要复杂找正；侧壁开设的侧向缺口用于线材引出或配合拨线构件穿行，缺口边缘做圆弧过渡，避免细弹簧线材在往复拉扯时被锐边割伤镀层。

　　设计阶段优先考虑细弹簧线材的回弹特性，腔体内部净空直径预留出弹簧盘绕后的回弹余量，不会因线材胀圈出现卡滞；中心卡位柱的高度略低于盘体侧壁，绕制完成后取件时手指可直接伸入盘内取出成卷弹簧，不会被立柱干涉。盘体底部为平整贴合面，放置在工装基板上后无翘曲间隙，耳座的安装孔距按照常规小型工装的安装孔位排布，可直接替换同规格旧收纳腔体。侧壁厚度兼顾刚性与轻量化，长期受线材挤压不会出现侧壁外翻变形，敞口盘面无多余凸起，清理工位时可直接扫出线材碎屑，日常维护无需拆解构件。该结构没有复杂配合面，加工成型后各部位过渡圆滑，绕线过程中线材滑行阻力小，适配小直径弹簧钢丝、细铜丝等多种柔性线材的收卷作业，在小型弹簧加工、线材预整理工位中可稳定完成线材归集与成卷导向。
