木质握柄金属支架式便携手柄结构设计

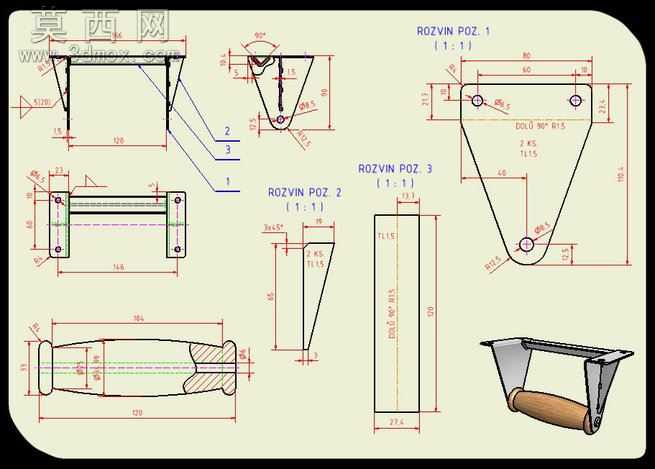

该作品为一款带木质握柄的金属支架式手柄结构，整体采用Autodesk Inventor完成全参数化三维建模，建模过程中先对两侧三角支撑金属支座进行草图绘制，通过拉伸、拔模、圆角特征完成支座主体结构，在支座底部添加安装孔特征用于后续与配套设备的固定连接，支座上部设计同轴铰接孔位，用于实现握柄与支座的转动连接。握柄部分采用回转类建模思路，先绘制握柄的轴向截面轮廓，通过回转特征生成握柄基础形态，再在握柄两端添加限位凸台结构，避免握柄从铰接支座中脱出，同时对握柄表面添加木纹纹理材质，还原实木握柄的视觉质感，金属支座部分赋予磨砂不锈钢材质，调整材质的粗糙度、反射率参数，模拟真实金属构件的哑光金属质感。渲染阶段采用渐变蓝灰色背景，添加三点布光系统，主光源从斜上方45度投射，突出金属支座的棱角结构与木质握柄的纹理细节，辅助光源补充暗部光照避免阴影过死，背光源勾勒构件轮廓提升整体立体感。结构设计上，两侧三角支座采用加强筋式的三角构型，在保证支撑强度的同时尽可能降低构件自重，握柄与支座之间采用间隙配合的铰接结构，让握柄可在一定角度范围内转动，适配不同提拉角度的使用需求，底部的平直连接横梁将两侧支座连为整体，提升整个构件的结构刚性，避免单侧受力时支座出现形变。设计思路围绕实用型便携提拉构件展开，兼顾握持舒适度与结构耐用性，木质握柄相比全金属握柄能够在低温环境下避免冰手问题，同时提升握持摩擦力，金属支座则保证了安装固定的结构强度，整体结构简洁无冗余部件，加工工艺适配性强，金属部分可采用钣金折弯焊接或者一体铸造成型，木质握柄可采用实木车削加工后做表面打磨上漆处理，能够广泛适配各类需要加装便携提手的小型设备、箱体类产品。
