三色三片式推力滚子轴承三维结构模型

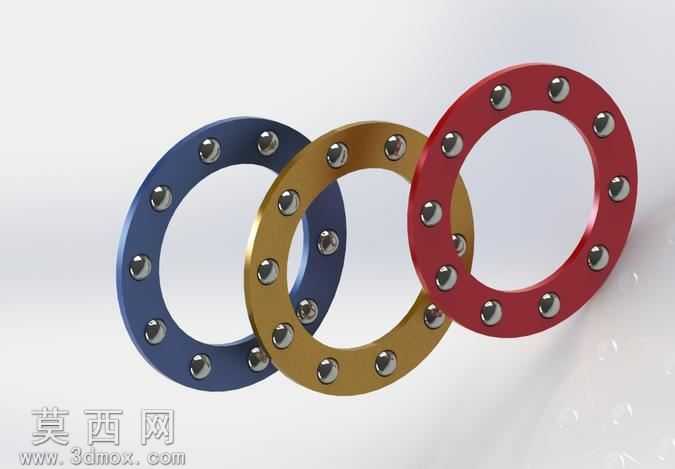

本模型为三片式推力滚子轴承的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，首先分别完成三个独立套圈与滚动体的零件建模，再通过同轴度、端面贴合等装配约束完成整体组装。零件建模过程中，严格遵循推力轴承的结构逻辑：上下两片轴圈与座圈分别设计有均匀分布的半球形滚道凹槽，中间保持架采用环形基体结构，沿圆周等距开设圆柱滚子安装位，确保每颗滚子可在滚道内顺畅滚动，无卡滞或干涉问题。建模时对滚道的曲率半径、滚子的直径公差、保持架的窗孔间隙都做了参数化设置，可根据实际工况需求快速调整尺寸参数，适配不同载荷等级的使用场景。材质与渲染阶段，为三个套圈分别赋予差异化的金属材质表现：上下两片轴圈、座圈分别采用深蓝色与酒红色的阳极氧化金属质感，中间保持架采用黄铜色金属材质，既通过色彩区分了不同功能的零件，也还原了金属零件的表面光泽与质感；滚动体采用高抛光铬钢材质，添加了细微的环境反射效果，突出滚动体的高精度加工表面特征。渲染时采用柔和的影棚布光，在零件边缘添加自然的轮廓光，清晰展现套圈的厚度、滚道的凹陷结构、滚子与滚道的接触位置，让整体结构一目了然。结构设计上，该模型还原了推力轴承专门承受轴向载荷的核心特性，三个环形零件同轴叠装的结构，可在允许两部分组件相对旋转的同时，限制轴向的相对位移，滚子的均匀排布可将轴向载荷均匀分散到每一个滚动接触点，降低局部应力集中。建模过程中特意保留了零件间的合理装配间隙，还原真实轴承的装配公差要求，既保证模型视觉上的真实感，也可用于机械结构教学、产品展示、装配模拟等场景，帮助观看者快速理解推力轴承的组成结构与工作原理。
