割草机起动传动带轮结构设计

　　该带轮主要服务于小型园林割草设备的手拉起动系统，安装在发动机起动端，承担拉绳卷绕、回转导向和起动扭矩传递的作用。操作者拉动起动绳时，绳轮将直线拉力转换为旋转运动，带动发动机曲轴越过压缩行程并完成点火起动；松开拉绳后，轮体内部与复位结构配合，使绳索重新卷回，为下一次起动做好准备。此类零件在手持式或轮式割草机、链锯、小型汽油机动力设备中较为常见，工作环境多伴随草屑、粉尘、振动和间歇性冲击，因此结构上既要保证轻量化，也要兼顾耐磨、抗冲击和可靠回位。

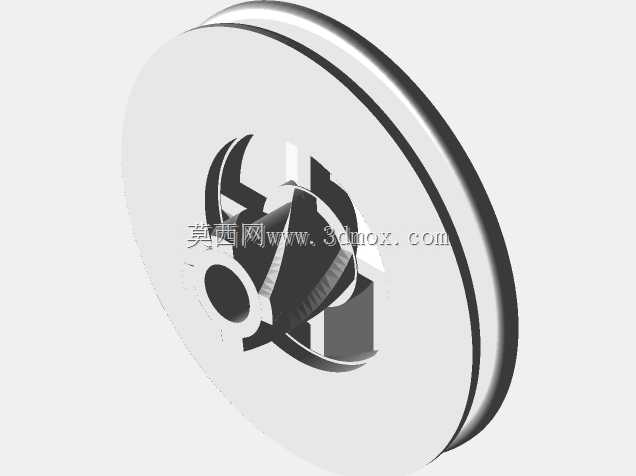

　　从外形看，零件采用圆盘式带轮布局，外缘设置较宽的绳槽边界，用于约束起动绳轨迹，避免绳索在高速拉出或回卷时脱槽、叠绳。轮缘厚度和侧壁高度形成稳定的绕绳空间，能够容纳多圈拉绳，并在拉力方向变化时保持绳体贴合。中心区域设置轴孔和配合端面，用于与起动轴或相关传动件定位；轴孔周围的轮廓并非简单实心圆盘，而是通过多组辐板、弧形缺口和加强筋完成力流传递。这样的布置可以在减少材料占用、降低转动惯量的同时，保证手拉瞬间扭矩从中心向轮缘扩散。

　　设计思路上，绳轮需要同时考虑成形工艺和装配边界。圆盘主体适合采用注塑或轻质金属成形，外周绳槽需控制圆角和表面连续性，过于尖锐的槽壁会加剧绳索磨损，过深或过窄的槽形则可能造成夹绳。中心毂部承担轴系配合，孔径、键位或异形止动面需要与起动轴保持一致，防止起动过程中出现相对打滑。辐板之间的镂空区域并非单纯减重，还可在注塑冷却时降低缩痕风险，并在高速回转时减小风阻和材料堆积。

　　安装时需关注轮体轴向位置与拉绳出口的对齐关系。若绳轮中心偏置，拉绳在拉出过程中会产生侧向分力，导致绳体磨边、回卷不顺或操作力增大。轮缘外径决定绳索缠绕半径，直接影响手拉行程与起动扭矩之间的平衡：外径增大时，同样拉力可获得更大扭矩，但所需壳体空间和绳长也会增加；外径过小则起动阻力感增强。中心毂长度、端面贴合面积以及周边避让缺口，应与起动器壳体、回位弹簧、卡爪和轴端紧固件协调，避免运转干涉。

　　在维修与选型场景中，该类零件的重点不只是外观匹配，还包括绳槽容量、中心安装孔形式、轮盘厚度、轴向定位面以及与制动爪的配合关系。模型将外缘绕绳区、中心安装区和辐板加强区连续表达，便于设计者检查拉绳路径、装配间隙和受力结构，也可为小型汽油机起动器的国产化替代、备件测绘和结构优化提供直接参考。
