DN40真空法兰盘盲板结构设计

　　该零件属于真空管路系统中的固定式盲板法兰，主要用于真空腔体端部、真空泵接口、真空测试台管路末端以及半导体镀膜设备、真空干燥设备、实验室真空系统的接口封堵场景，在需要临时封闭真空通路、预留后续扩展接口或者完成腔体气密性隔离的工位中使用，能够配合CF标准刀口密封结构实现高真空乃至超高真空环境下的可靠密封，避免外界大气渗入真空腔体内破坏工艺环境。

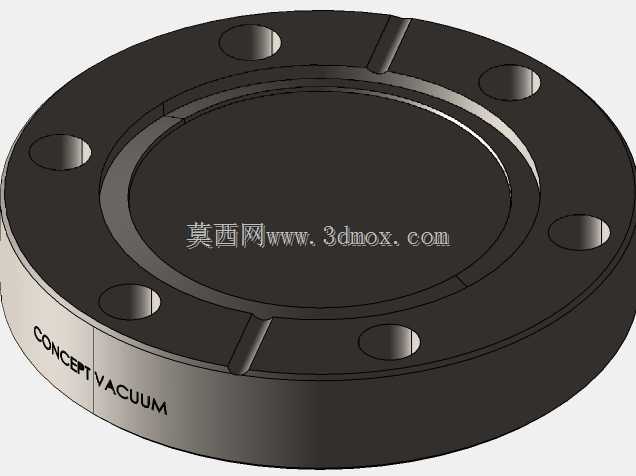

　　从结构设计逻辑来看，这款法兰采用圆盘式整体毛坯加工成型，盘面沿圆周均匀布置8个间隙螺栓通孔，螺栓孔采用间隙配合设计，安装时允许螺栓穿入后存在小幅调整余量，降低多螺栓对位装配的难度，即使相邻法兰存在微小的同轴度偏差，也可以通过间隙孔补偿安装误差，避免硬对位导致的螺栓别劲、密封面压合不均问题。法兰中心区域为完整封闭的实心盲板结构，没有贯通流道，核心作用就是完全截断真空通路，盘面内侧加工有适配CF标准铜密封圈的刀口密封槽位，装配时将无氧铜密封圈放置在两侧法兰的刀口之间，通过周向螺栓逐步对称拧紧，刀口压入铜垫表面产生塑性变形，填充密封界面所有微观凹凸间隙，实现无泄漏的金属硬密封，这种密封形式不需要橡胶密封圈，能够耐受高温烘烤排气，适配超高真空工况下的低放气率要求。

　　安装边界方面，该法兰对应公称通径DN40，在不同地区的工业标准中也对应DN35、DN38或者2-3/4英寸的接口规格，和同规格CF法兰的安装孔位、密封刀口尺寸完全互换，不需要额外加工转接件就可以直接配对安装。法兰整体厚度经过刚性校核，在螺栓按规定扭矩拧紧时，盘面不会产生明显翘曲变形，保证整个圆周上的密封刀口压合量均匀一致，不会出现局部压合过紧导致铜垫挤裂、局部压合不足出现泄漏的问题。法兰侧缘预留有标识刻印区域，可标注规格、密封形式等信息，方便车间装配、设备维护时快速识别零件参数，避免错装不同通径的法兰。

　　在实际设备维护场景中，这类盲板法兰经常用于真空系统的临时封口：当设备需要拆下某一段管路、更换真空仪表或者暂停某个支路使用时，直接在开口法兰位装上该盲板，配合铜密封圈拧紧螺栓即可让整个真空系统恢复密闭，不需要改动其余管路布局。建模过程中需要重点保证密封刀口的同轴度、各螺栓孔的位置度以及两个端面的平面度，这些形位公差直接决定最终装配后的密封效果，如果端面平面度超差，即使螺栓扭矩达标，也会存在微观缝隙导致真空度无法抽到工艺要求值。
