带法兰边橡胶衬套密封结构设计

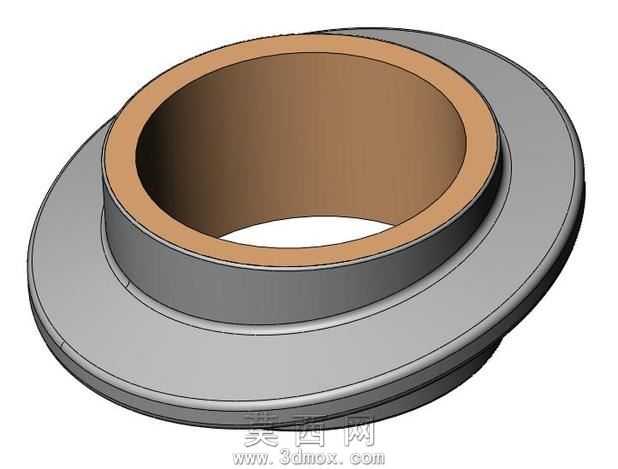

本作品为带法兰边的橡胶衬套类密封减震零件三维建模成果，建模过程依托三维参数化设计思路完成，首先对零件的功能需求进行拆解：该零件需同时实现轴孔配合导向、端面贴合密封、径向缓冲减震三类核心功能，因此整体采用同轴回转体结构设计，通过回转特征命令完成主体轮廓的快速构建。建模阶段首先绘制中心轴线作为基准，依次绘制内孔圆柱面、中间橡胶层、外层金属衬套、外延法兰边的截面轮廓，通过凸台回转命令生成基础实体，针对法兰边外缘的过渡圆角、衬套端面的倒角细节，通过圆角、倒角特征进行精细化处理，保证零件各衔接位置无尖锐棱角，符合实际生产中的工艺要求。材质设置上，内层与轴接触的部分采用棕褐色橡胶材质，调整材质参数体现橡胶的哑光质感与轻微弹性视觉特征，外层金属衬套与法兰边采用灰色金属材质，添加细微的磨砂纹理与环境反射效果，区分不同材质的视觉差异，渲染阶段采用柔和的环境光配合定向补光，清晰展现零件的层级结构与材质区别，避免阴影过重遮挡结构细节。结构设计上，内孔为等径直筒结构，保证与配合轴的贴合面积，提供稳定的支撑与密封效果；中间橡胶层均匀包覆在金属衬套内壁，厚度保持一致，确保受力时缓冲性能均匀；外延法兰边直径大于衬套主体，安装时可贴合在安装基体端面，实现轴向定位与端面密封，法兰边与衬套主体的衔接位置采用圆弧过渡，避免应力集中导致橡胶层撕裂。设计过程中充分考虑零件的装配适配性，所有尺寸遵循通用密封衬套的配合公差逻辑，内孔尺寸预留橡胶件的装配压缩量，法兰边厚度满足安装时的承压需求，整体结构无冗余特征，既保证了功能实现，也便于后续导出工程图指导生产，同时模型可直接用于装配仿真，验证其在不同装配工况下的密封与减震表现。
