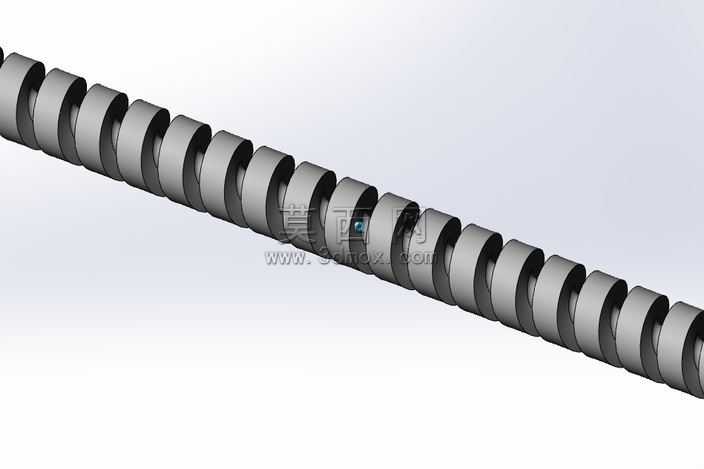

等距矩形牙型传动螺杆三维结构设计

本作品为传动类螺杆结构的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的参数化设计思路，首先通过草图绘制确定螺杆的公称直径、牙型宽度、螺距、牙深等核心传动参数，确保螺纹牙型为标准矩形结构，牙侧与螺杆轴线保持垂直，适配滑动螺旋传动的受力需求。建模阶段先构建螺杆的光轴基体特征，通过拉伸凸台命令生成等直径的圆柱基体，保证圆柱面的同轴度公差符合传动件设计要求，再通过螺旋线命令生成与螺距参数完全匹配的引导路径，将预先绘制的矩形牙型草图沿螺旋线路径进行扫描切除，逐圈生成连续均匀的螺纹牙结构，过程中对螺纹起止端进行过渡处理，避免牙型起始处出现应力集中的尖锐棱边。模型材质选用常用的45号结构钢材质参数，在渲染环节对金属表面进行哑光金属质感处理，还原机械加工后的金属表面质感，同时对螺纹牙的工作面进行轻微的光泽区分，清晰展现牙型的轮廓结构与相邻牙之间的螺旋槽空间。结构设计上严格遵循矩形传动螺纹的设计规范，每一圈螺纹的牙厚与槽宽保持等距设计，保证传动过程中螺母与螺杆配合时的接触面积均匀，能够承受稳定的轴向载荷，螺杆整体无多余的倒角、退刀槽等附加结构，完整呈现核心的螺旋传动主体结构，可用于螺旋传动机构的原理演示、装配干涉校验以及后续的工程图导出、运动仿真分析使用。建模过程中所有特征均保留完整的参数化关联，修改螺距、公称直径、牙型尺寸等参数时可快速驱动模型更新，适配不同传动载荷、不同行程需求的螺杆设计场景，模型的几何特征无破面、无重叠冗余面，螺纹牙的螺旋升角与设计参数完全一致，能够直观展现矩形螺杆的螺旋结构特点与传动原理。
