CA6140车床定心连杆传动支座结构

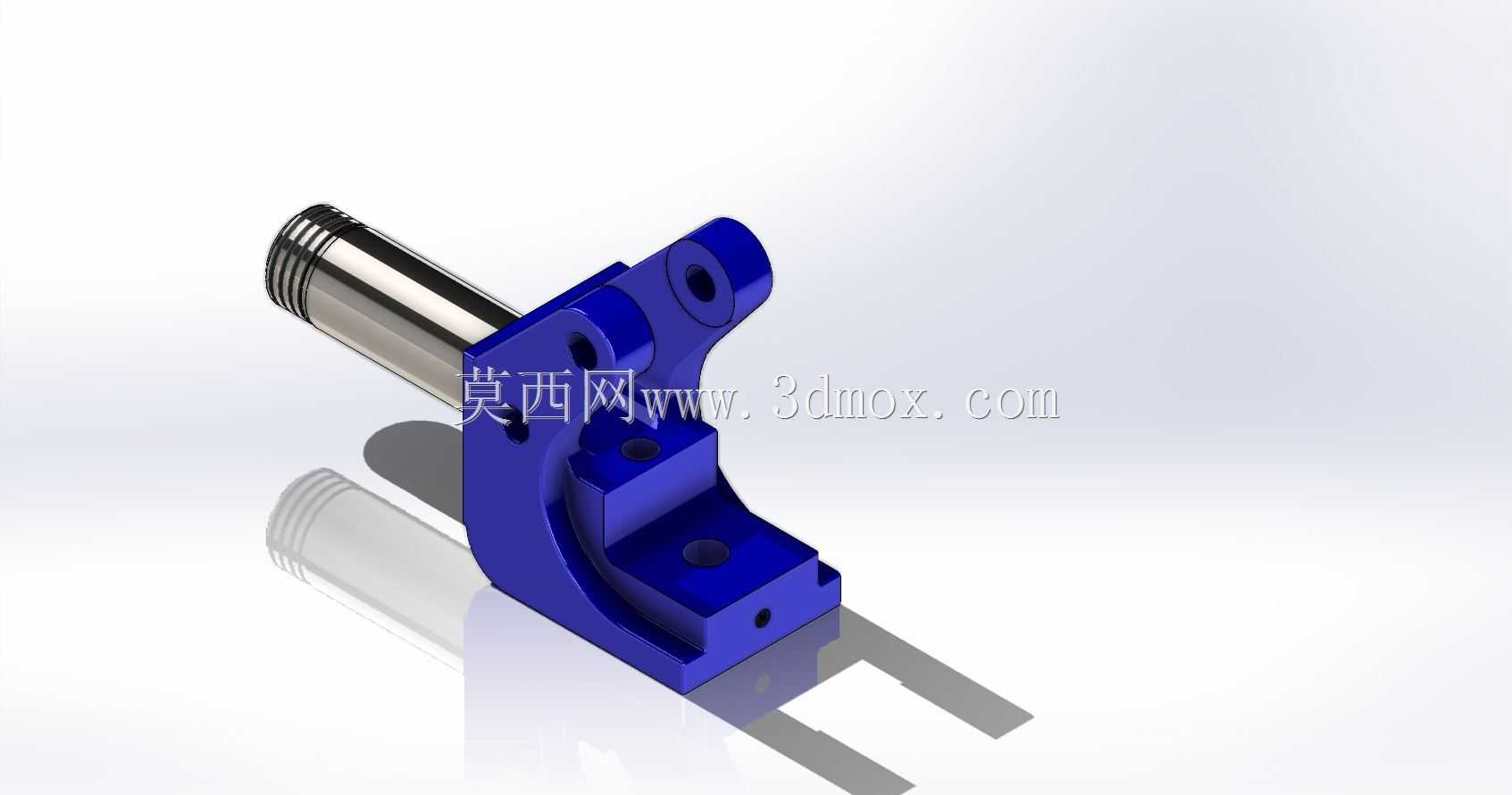

　　这套定心连杆构件面向普通卧式车床的进给与定位联动场景，属于机床传动链路里承担位置约束与动作传递的小型支座类零件，在CA6140这类通用车床的改装、实训测绘以及老旧设备备件修复中使用频率较高。零件一侧集成光轴配合段，蓝色本体部分为异形弯折支座，整体把回转导向、点位固定和叉形连接三个功能整合在同一构件上，不需要额外拼接多件支架就能完成定心动作的传导。

　　从实际装配边界来看，圆柱轴段采用间隙配合装入对应导向孔，轴端预留的环槽可用于安装挡圈或者锁紧螺母，限制轴向往复窜动；支座立面上分布的多个通孔分别对应螺栓穿装与销钉定位，安装时先以圆柱面完成初定位，再通过两个对角销孔锁定相位，最后拧入紧固螺栓，能有效避免车床运行振动带来的支座偏移。下端叉形开口结构用于衔接外部拨叉或者联动杆，开口宽度与配合件端部厚度匹配，侧向开孔可穿入铰接销，让连杆在小角度摆动过程中始终保持回转中心与轴段轴线重合，这也是定心功能的核心实现逻辑。

　　设计过程中优先保证了配合面的位置度：圆柱轴的轴线与支座底面安装基准平行，各铰接孔的中心距按照车床进给箱的传动行程核算，既不能因孔距过小导致联动行程不足，也不能因尺寸过大出现运动干涉。异形弯折的本体没有采用多余的加厚设计，而是在受力拐角处布置加强筋，在控制整体重量的同时抵消拨叉传递的侧向弯矩，长期往复动作下也不容易出现支座根部断裂的问题。

　　现场调试时，该构件安装在车床溜板箱旁的辅助安装位，轴段沿床身导轨方向布置，支座底面贴合并固定在机床预设的安装凸台上，周边预留的操作空间足够完成销钉装配与后期检修拆卸，不需要拆解周边大部件即可完成更换。建模阶段完整还原了所有孔位、倒角与轴段环槽细节，工程人员可以直接据此校核运动包络，确认连杆摆动全程不会和周边管线、护罩发生磕碰，也能作为数控加工工序编排的参考，依次完成轴段车削、支座铣削、孔系钻铰的工艺排布，适配实训教学、备件测绘与机床改造的多重使用需求。
