齿轮连杆驱动爬行人形趣味机械装置

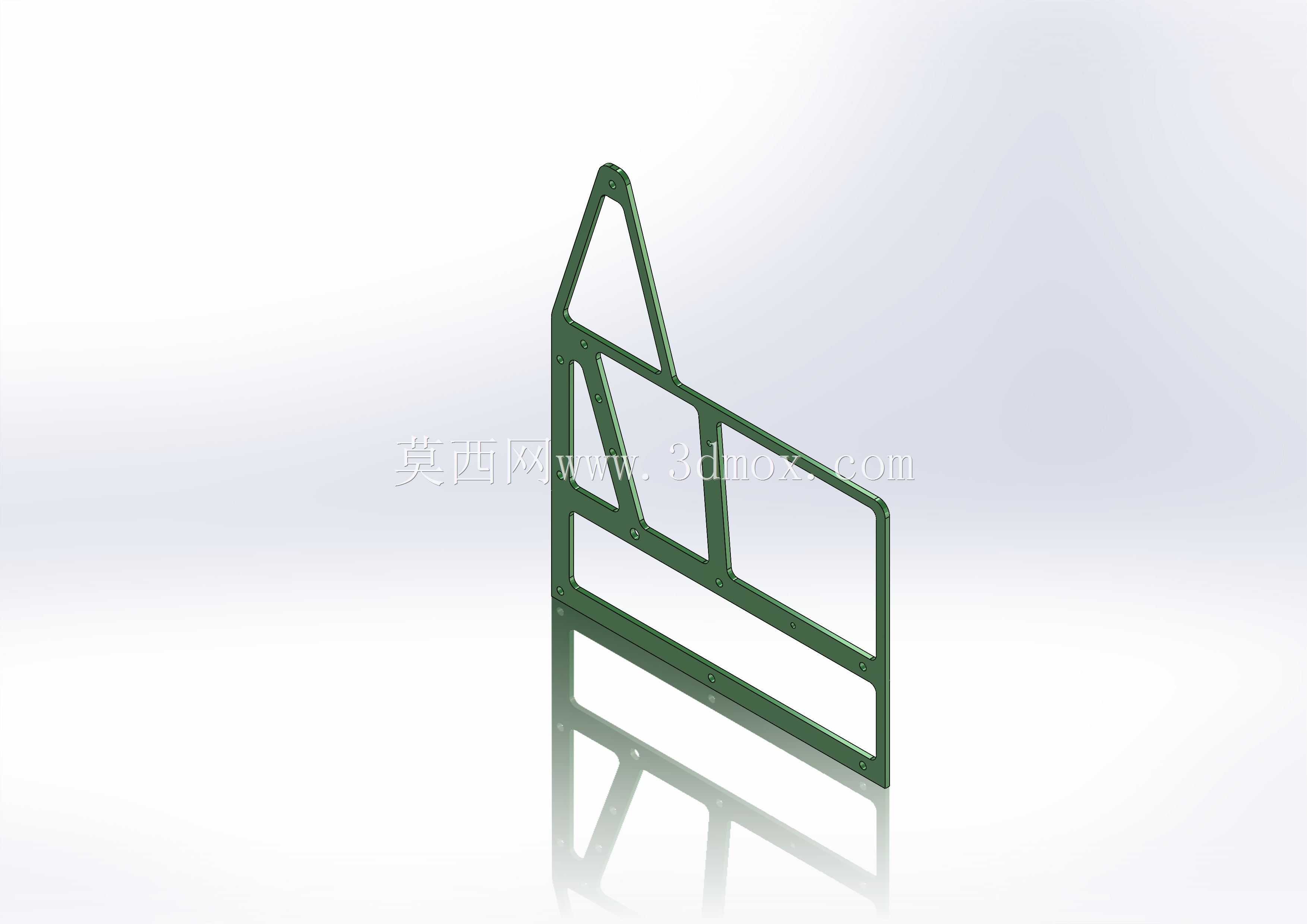

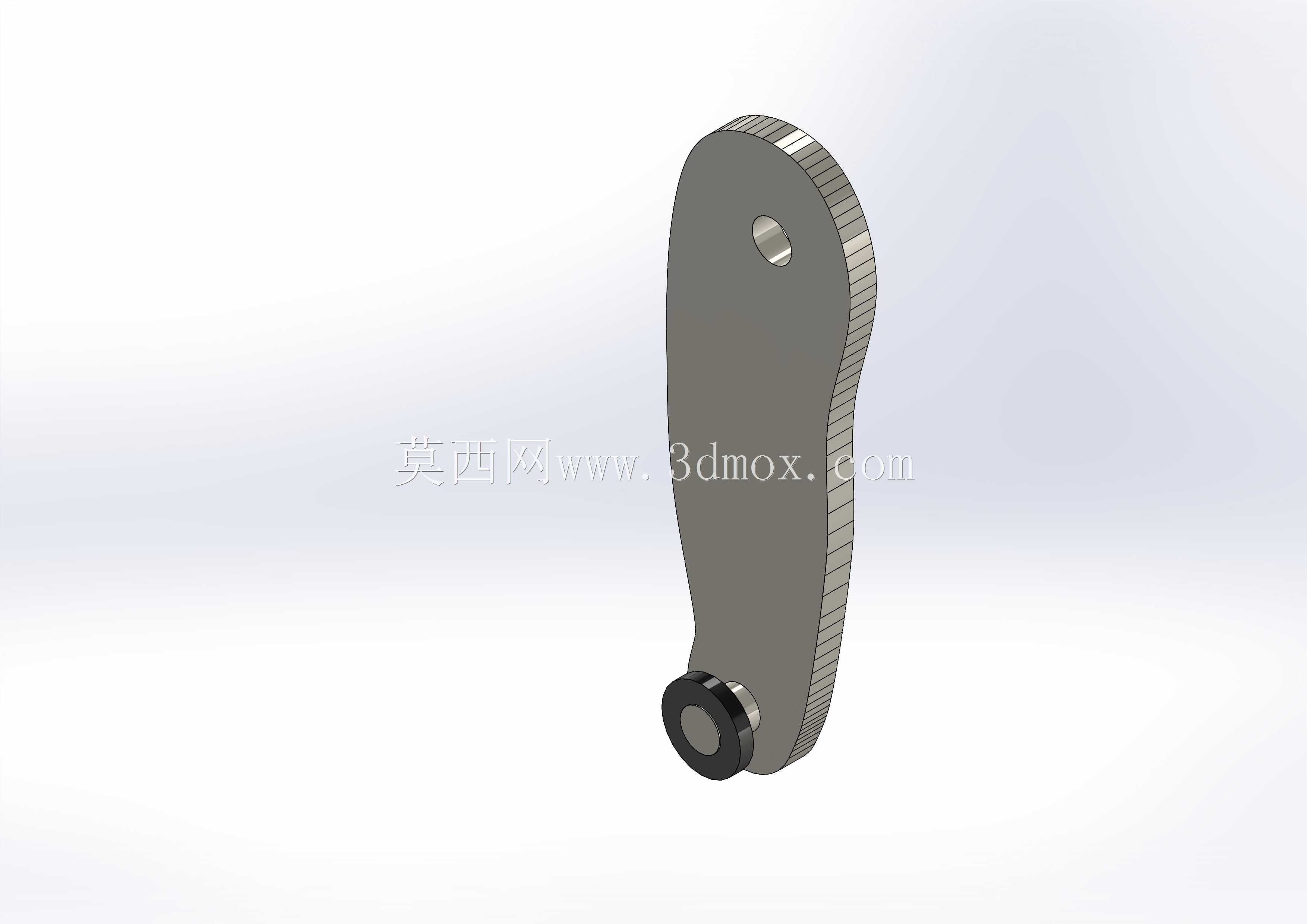

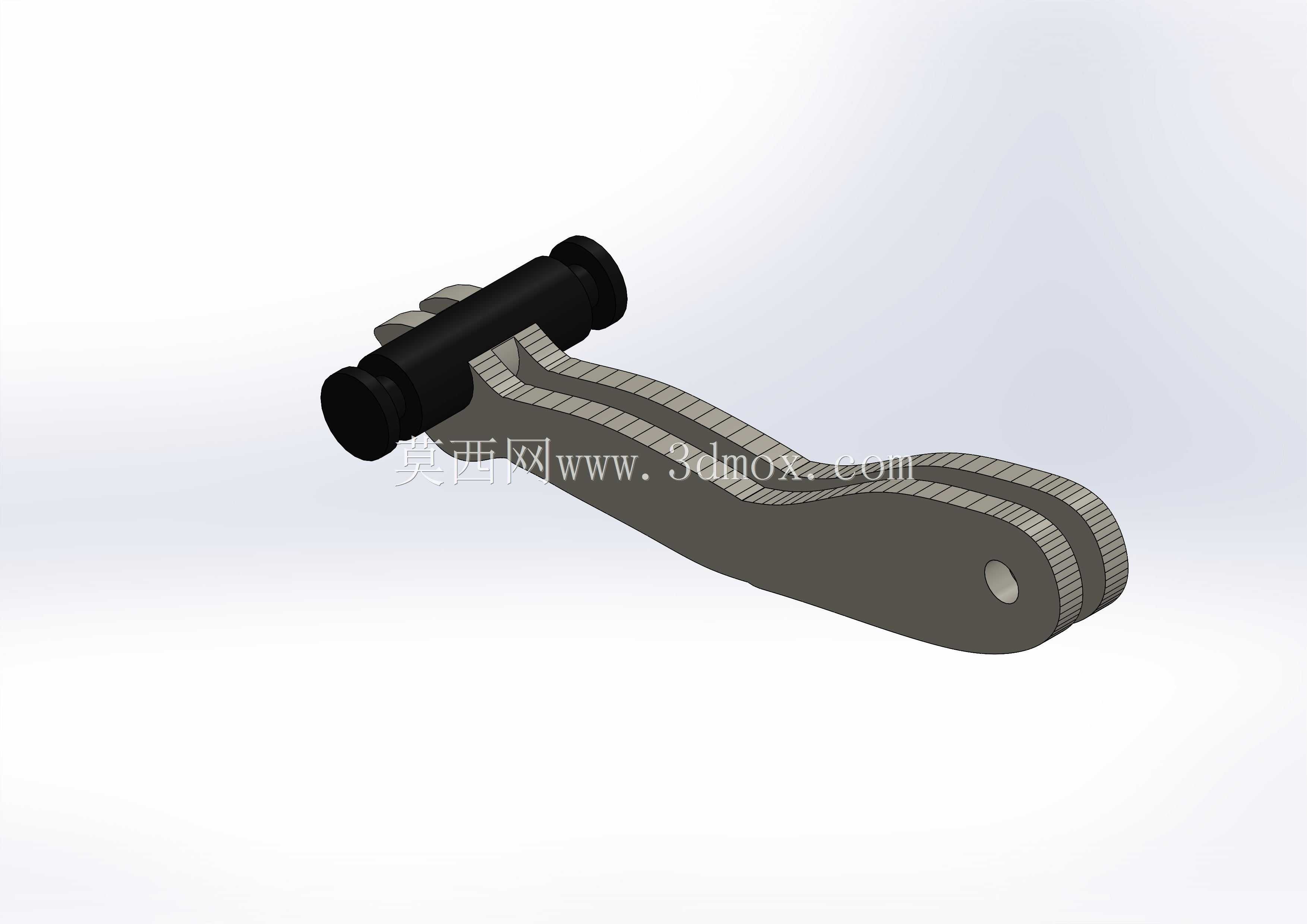

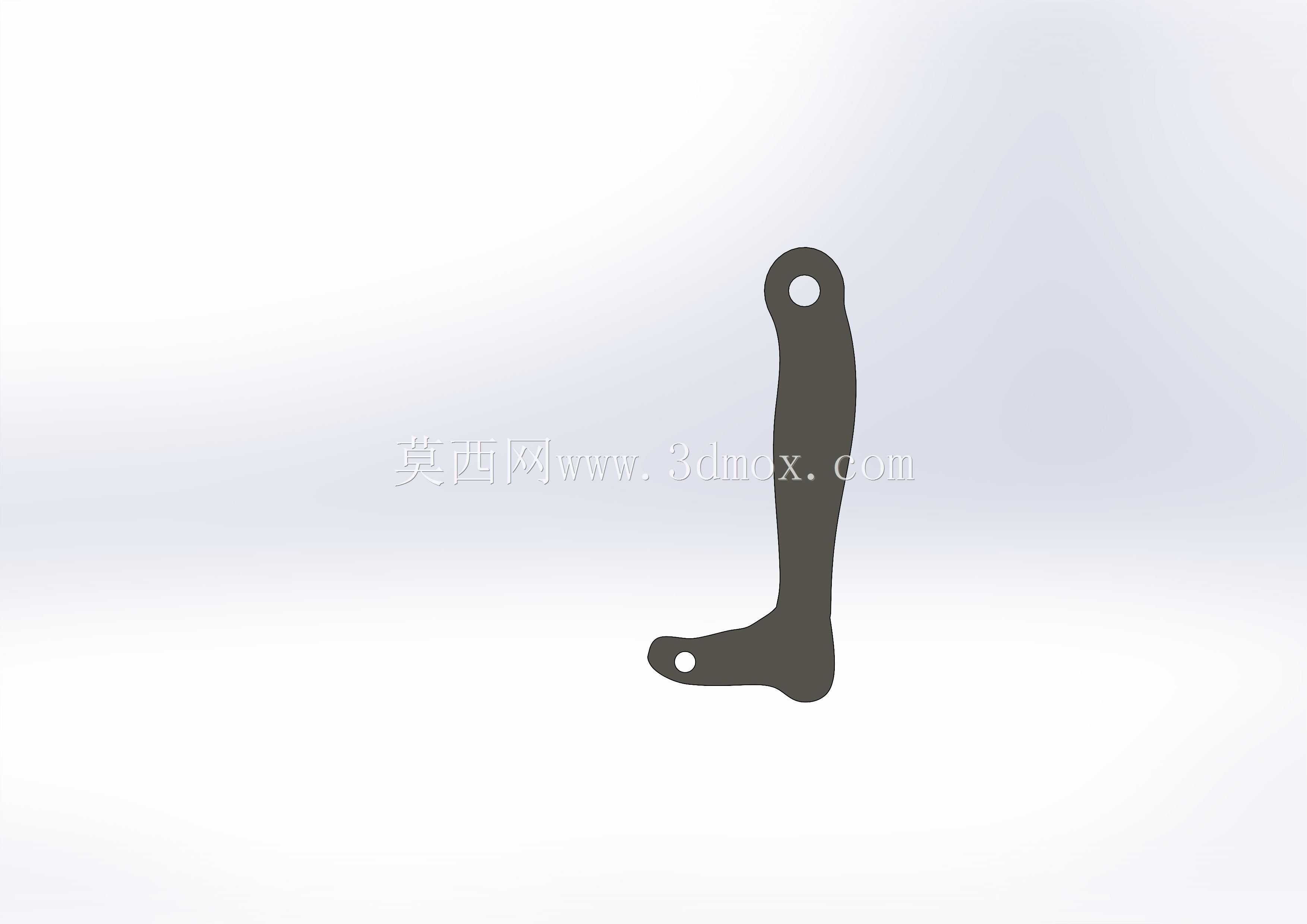

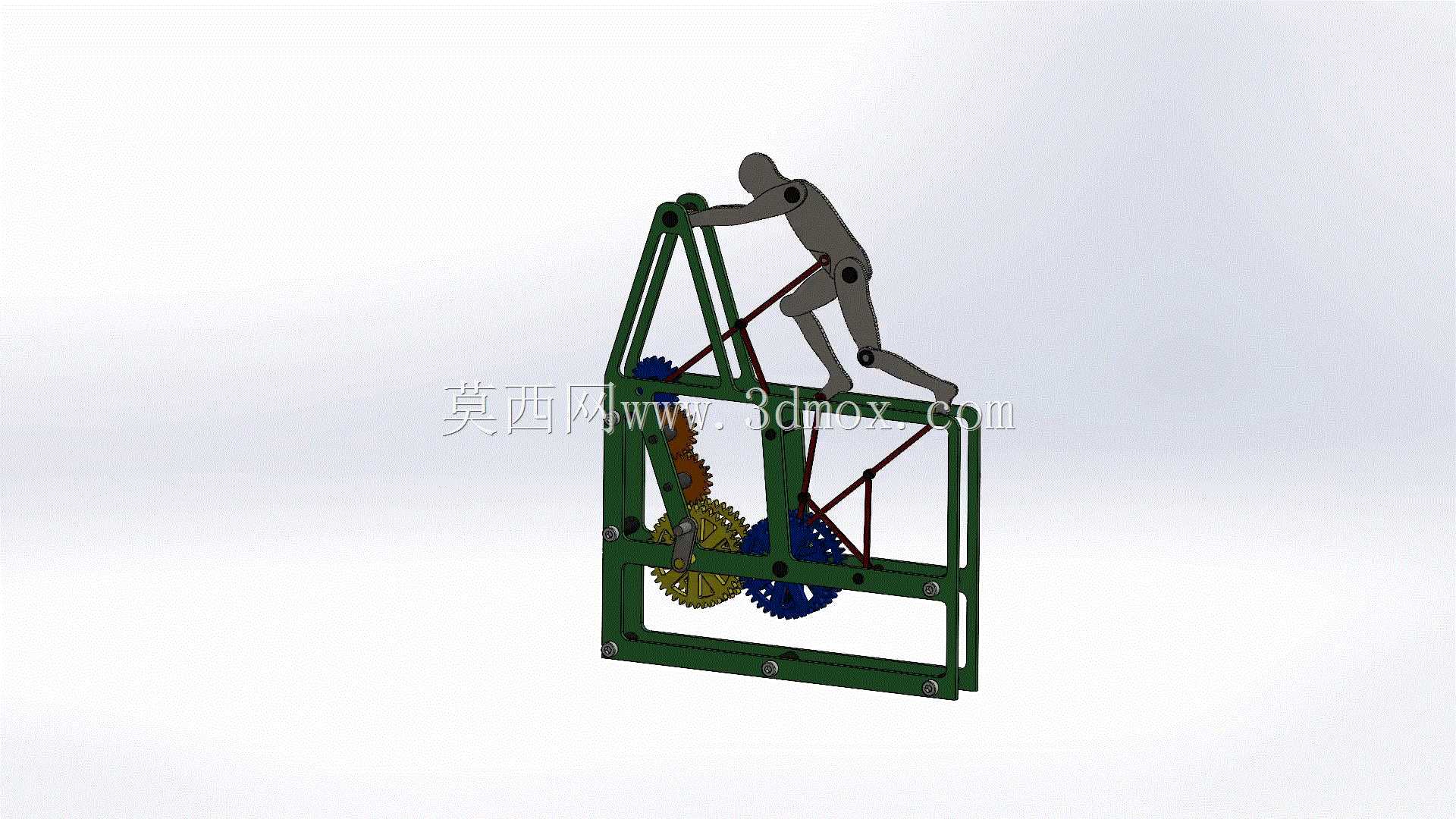

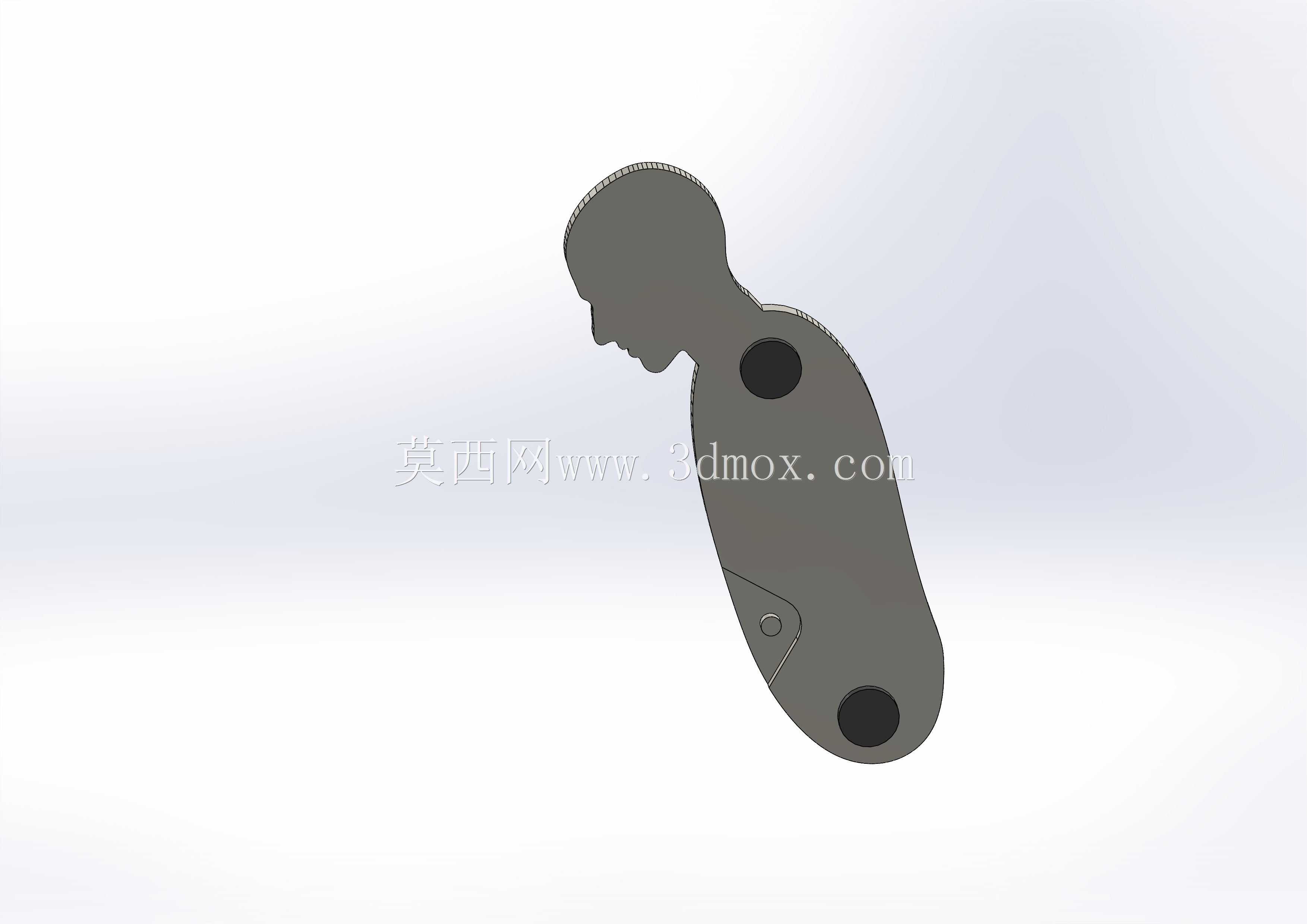

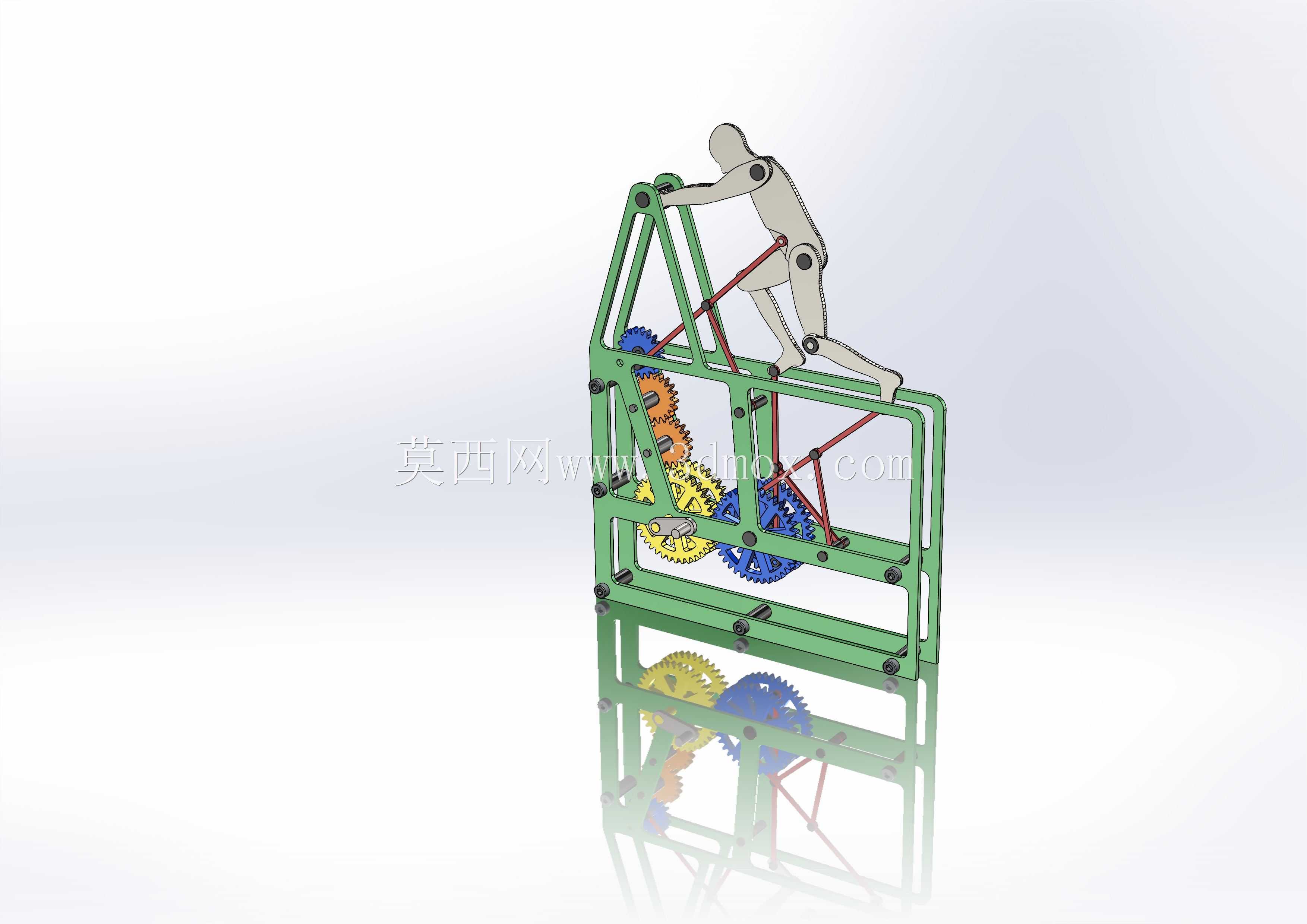

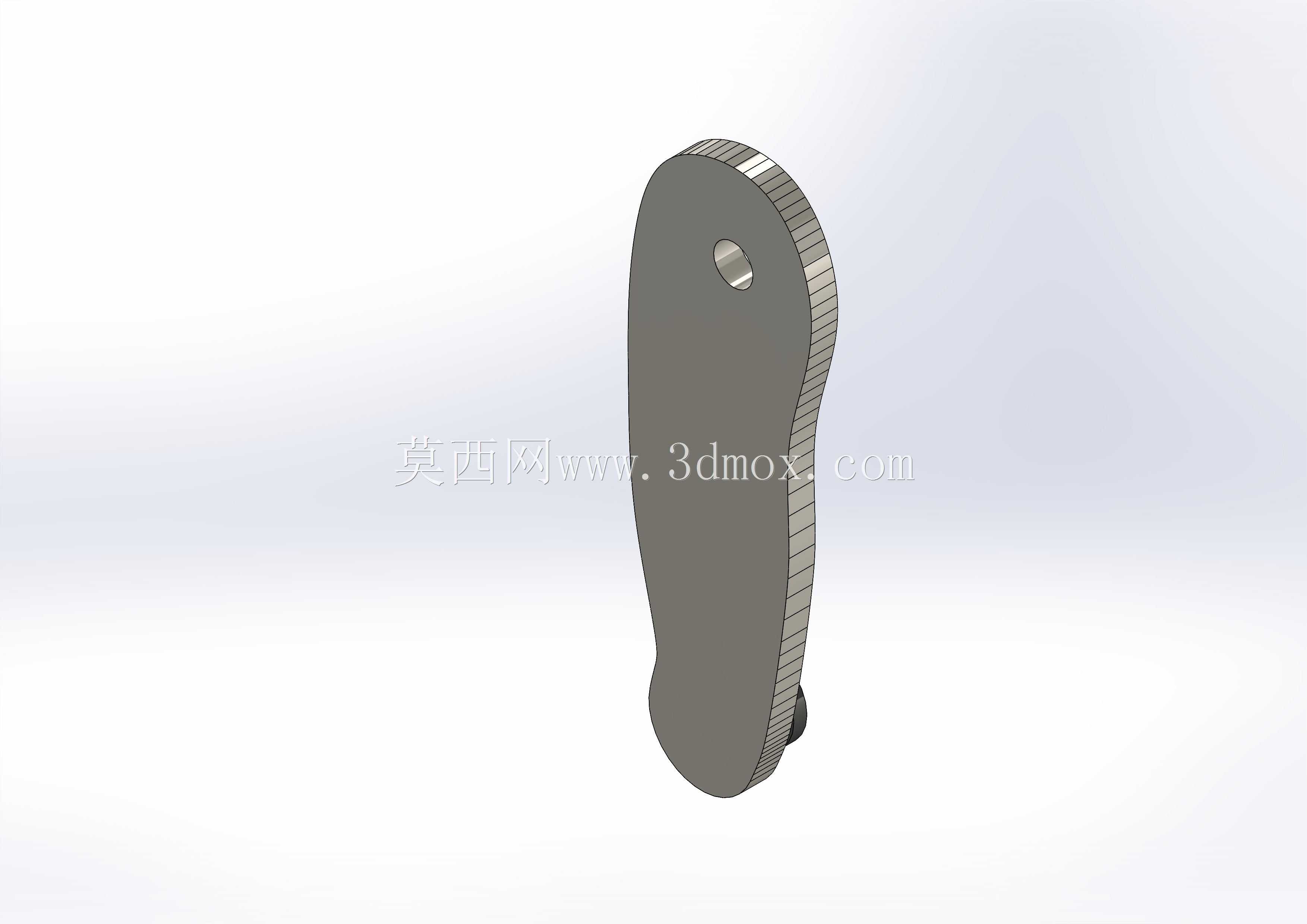

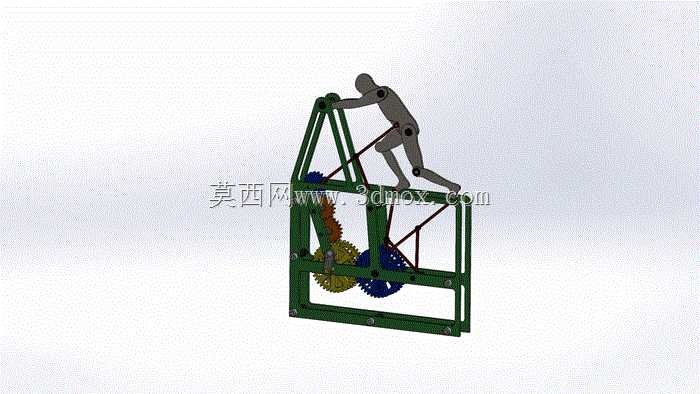

　　这套趣味机械结构以拟人攀爬动作为核心表现目标，整体采用立式框架承载全部传动与执行构件，框架由多根平行杆件通过铰接点位拼接而成，底部预留平整安装基面，可直接固定在桌面演示台或科普展陈支架上，整机外轮廓窄长，侧向占用空间较小，适配教学实验室、科技馆机械原理展区以及创客空间的动态演示需求。装置的动作输出端为简化人形构件，人形的手部、髋部、膝部均设置回转铰接点，手部铰接在框架上部的横向摆杆端点，足部与下方联动杆件相连，当传动系统运转时，多组连杆按照预设轨迹同步推拉人形肢体，模拟出人体俯身攀爬、交替施力的连贯动作，杆件铰接点位的间距经过匹配，动作过程中人形肢体不会和框架杆件发生运动干涉，各关节转角均处于合理活动区间，

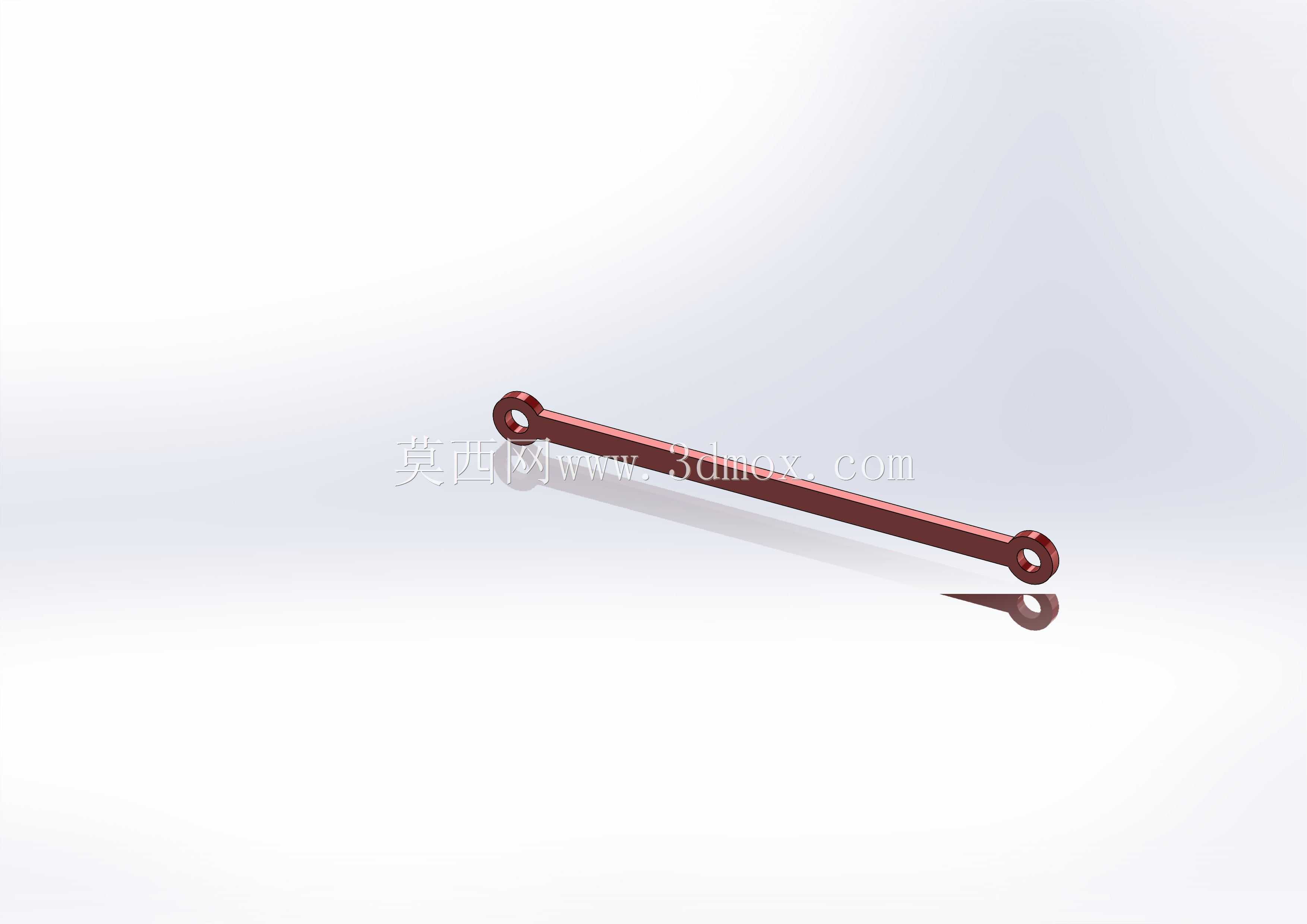

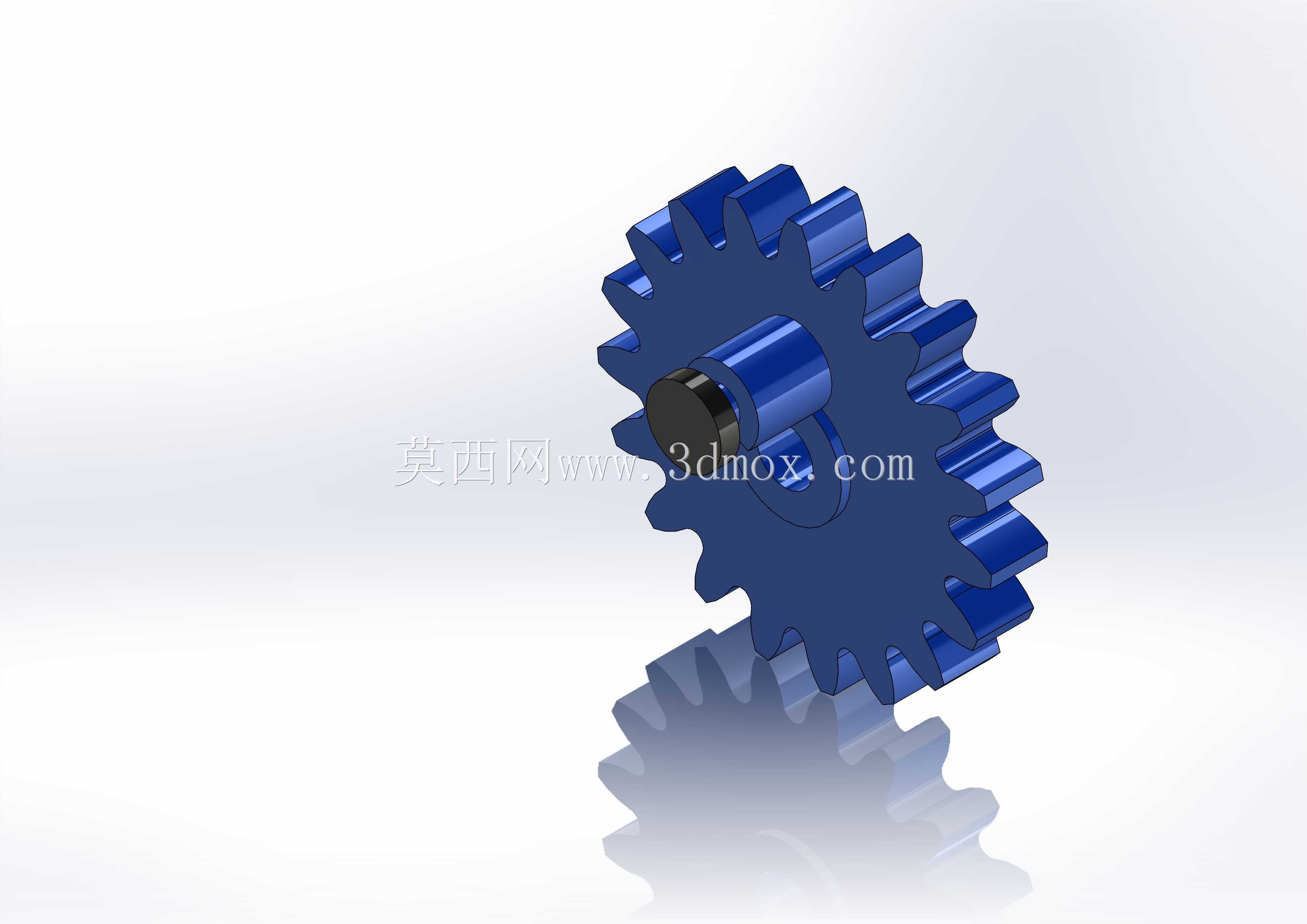

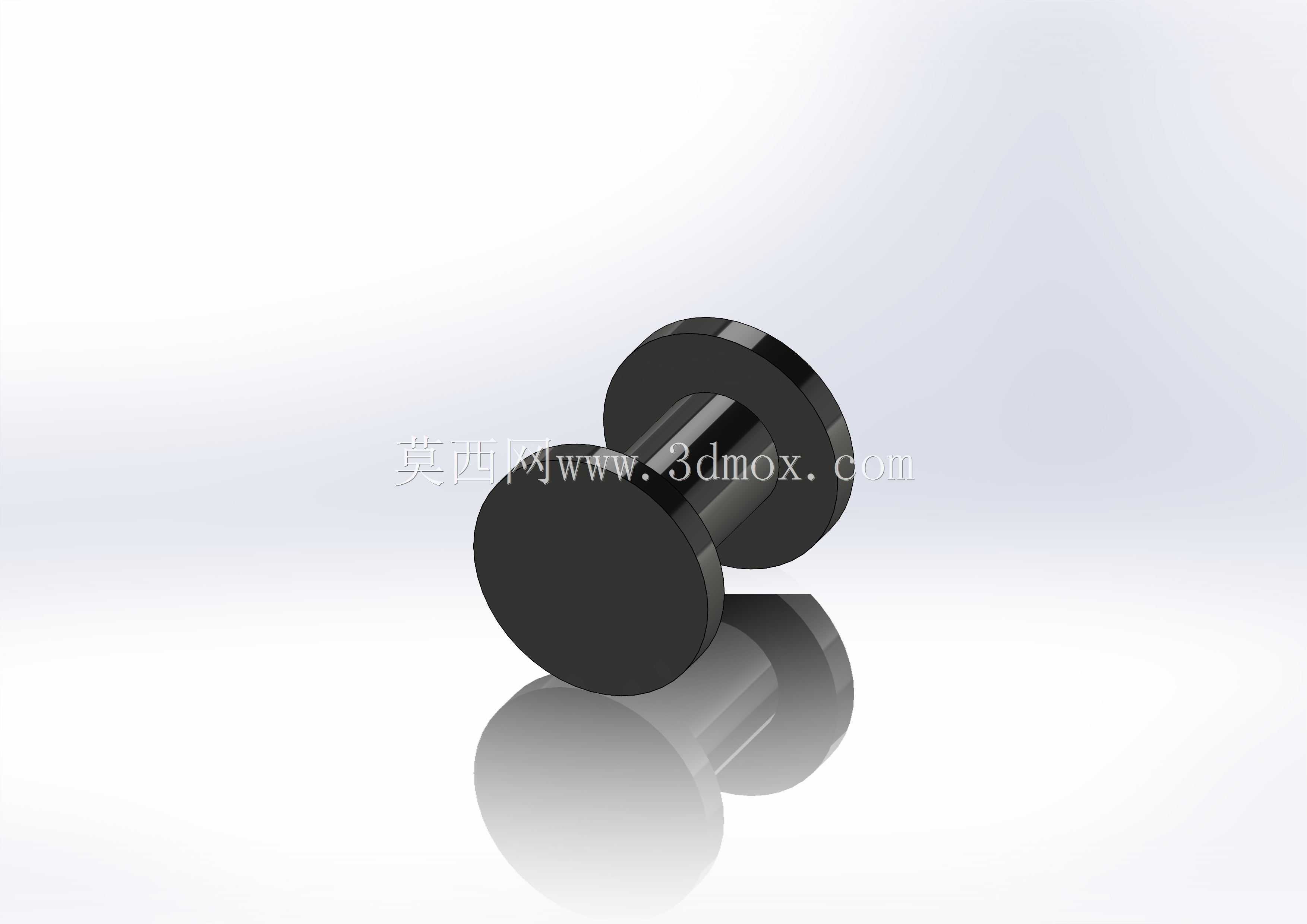

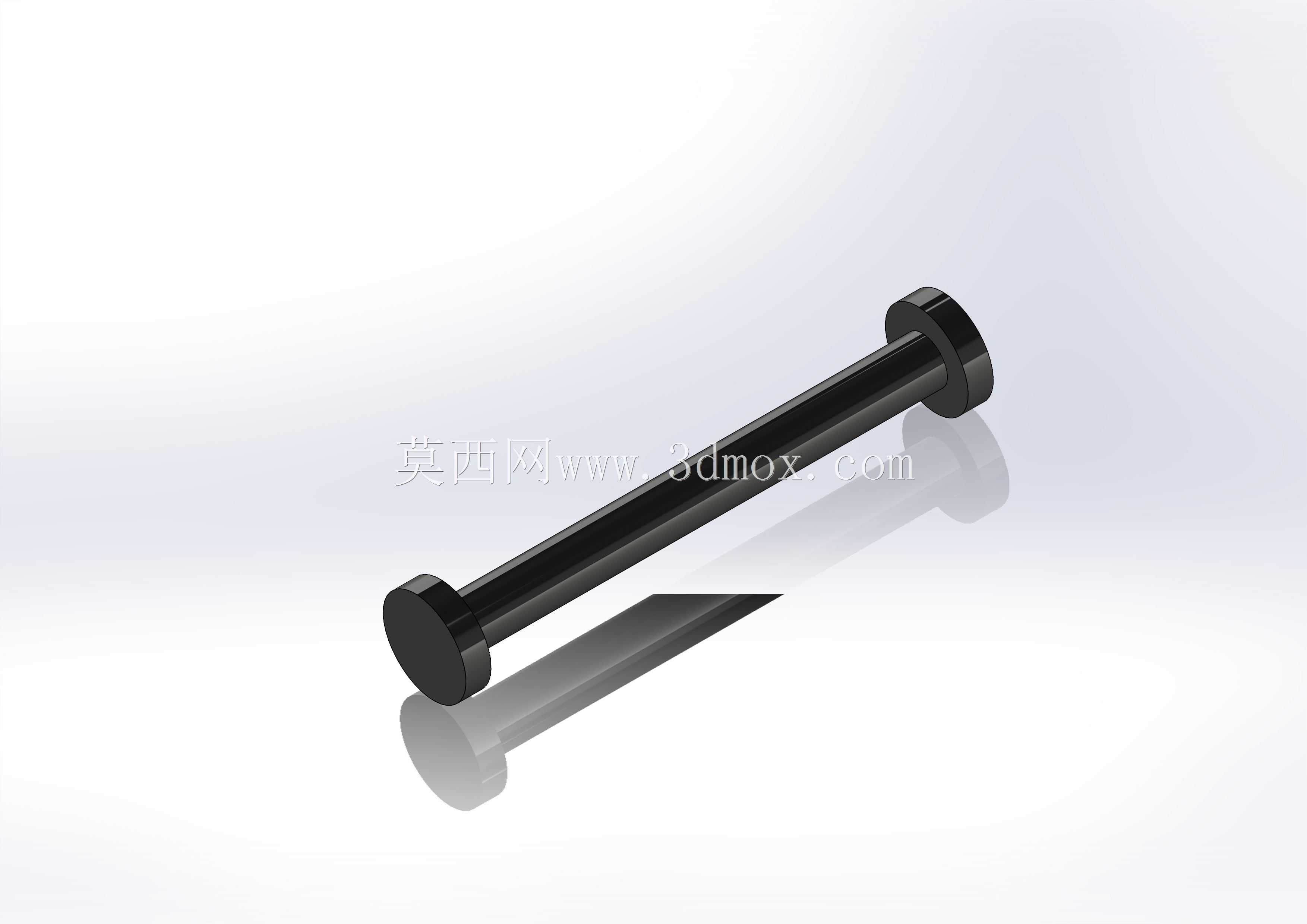

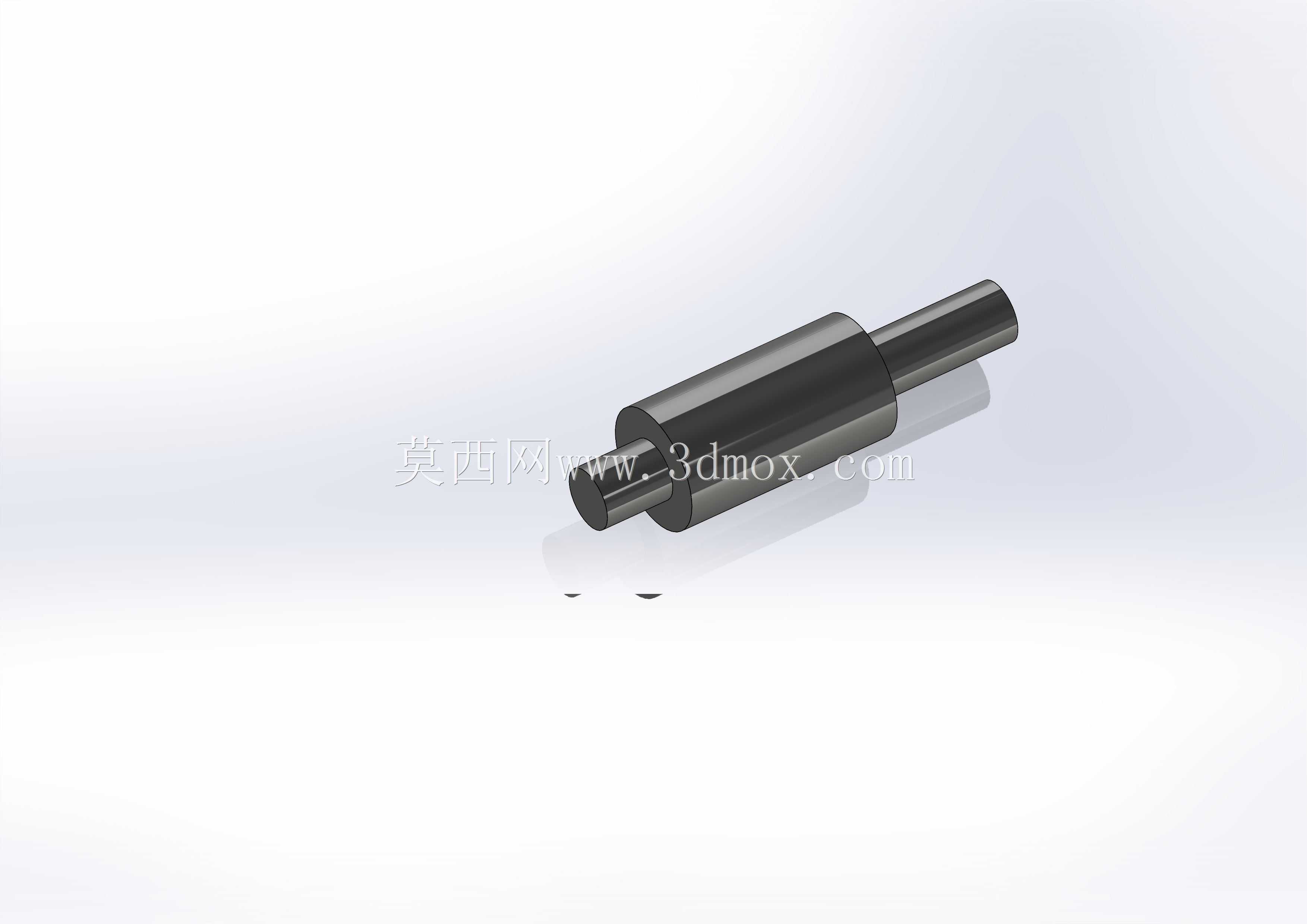

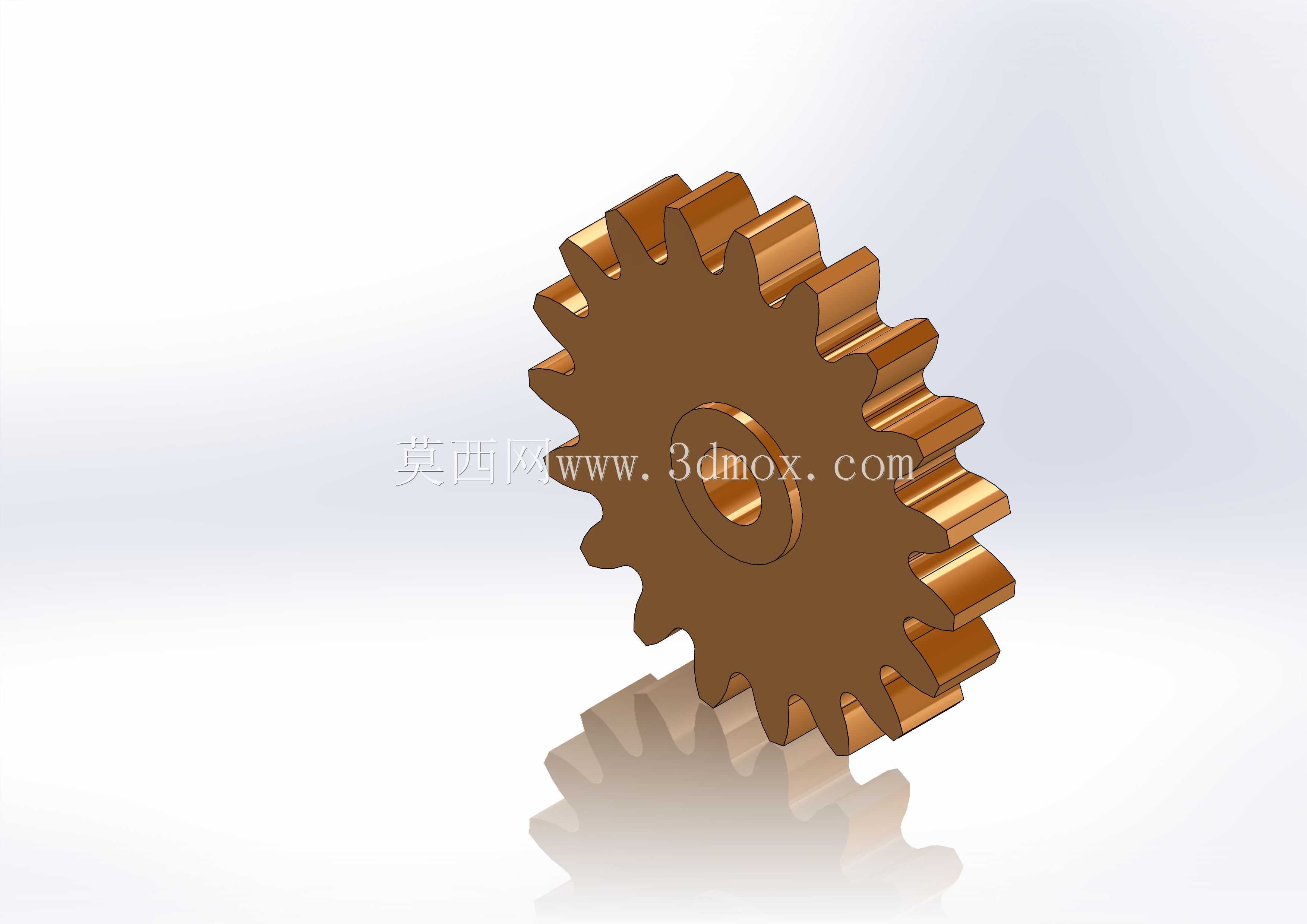

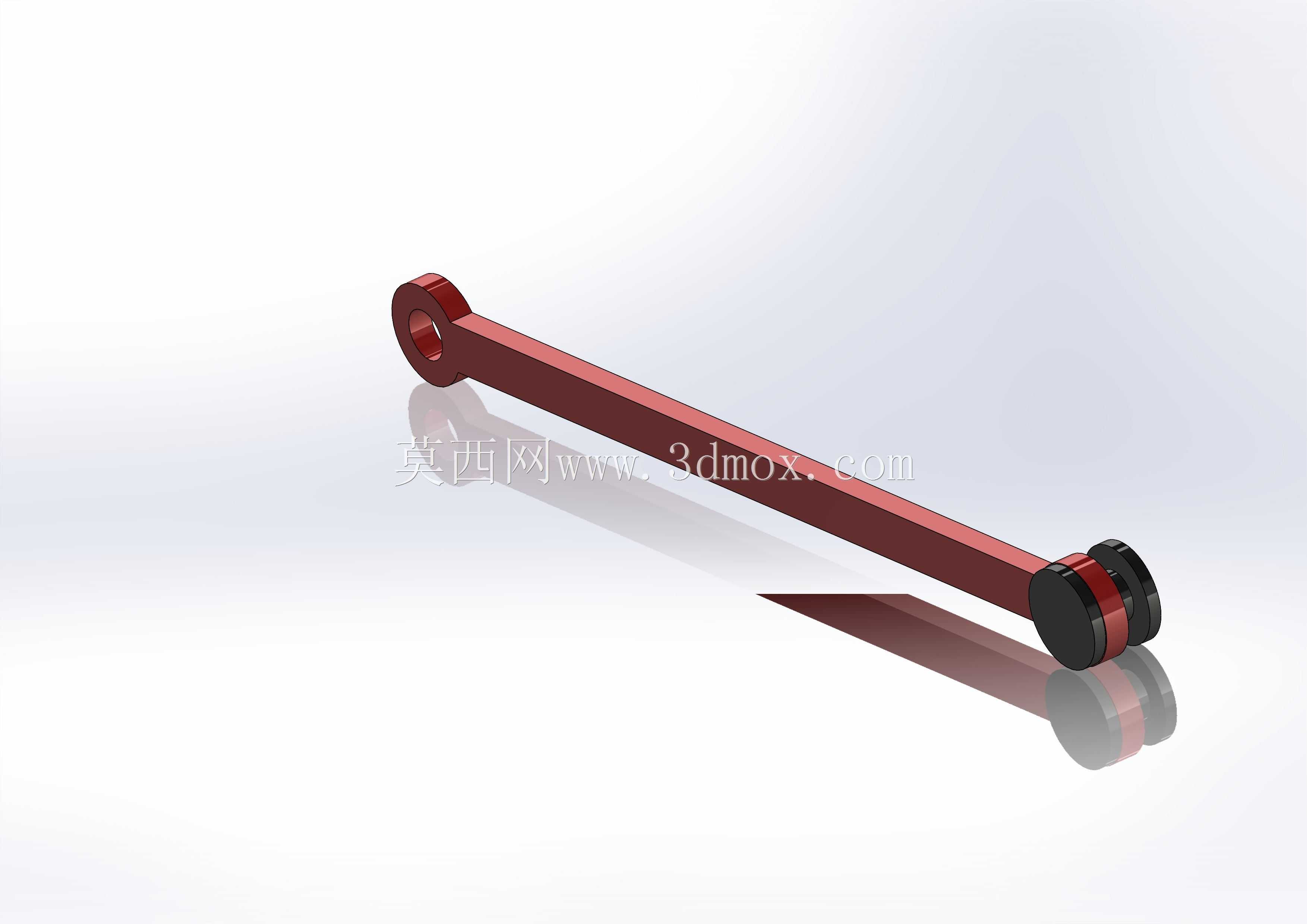

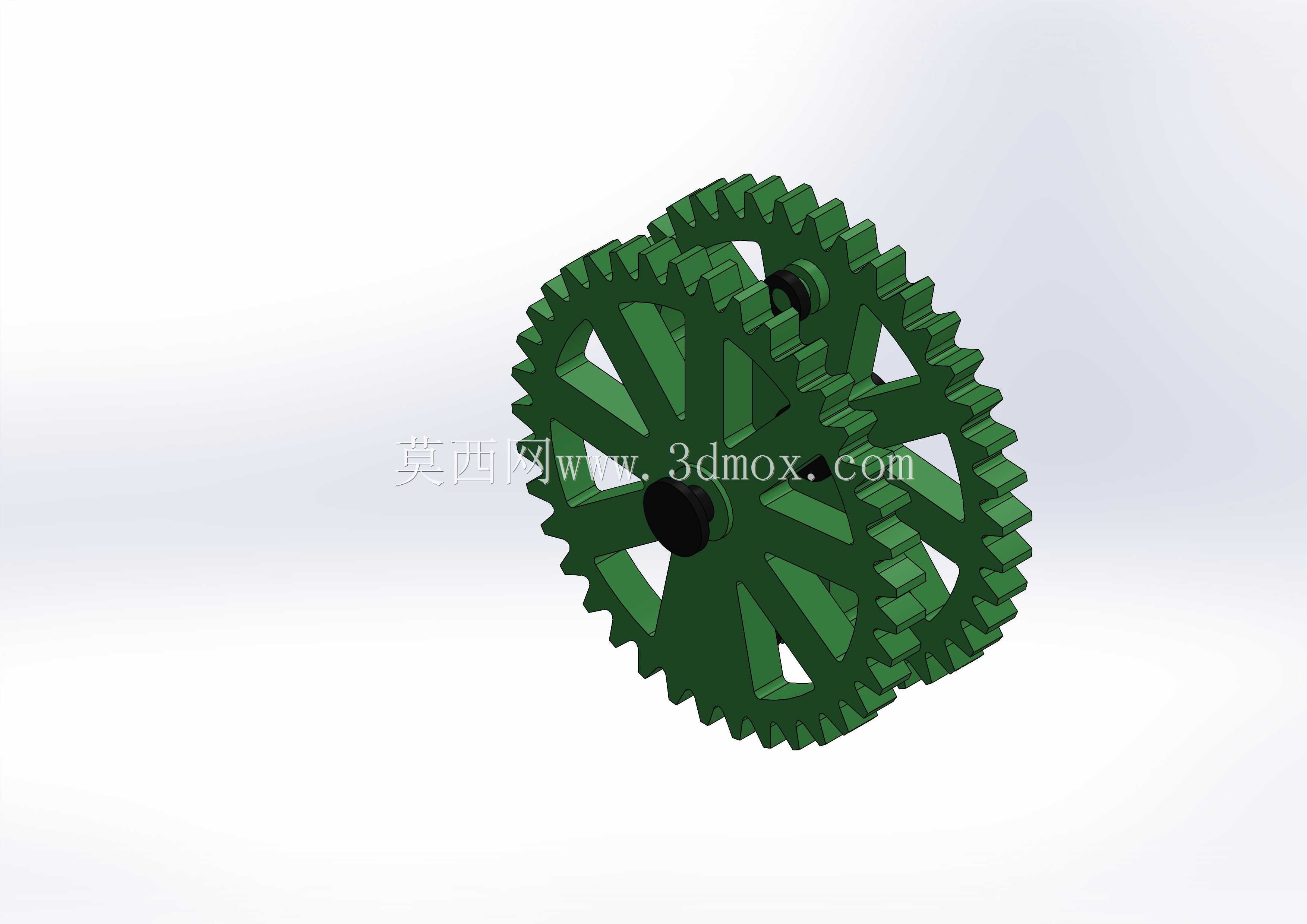

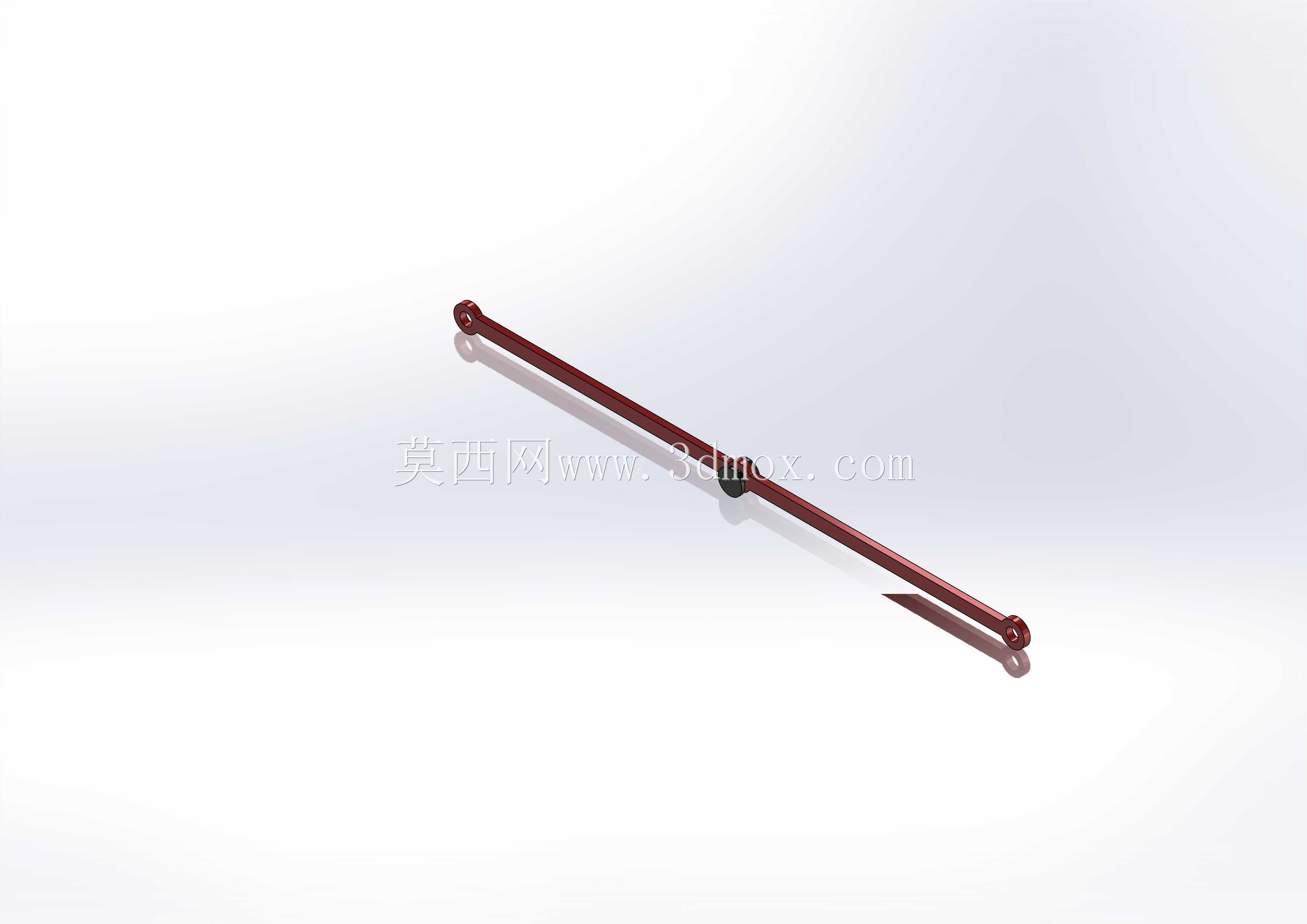

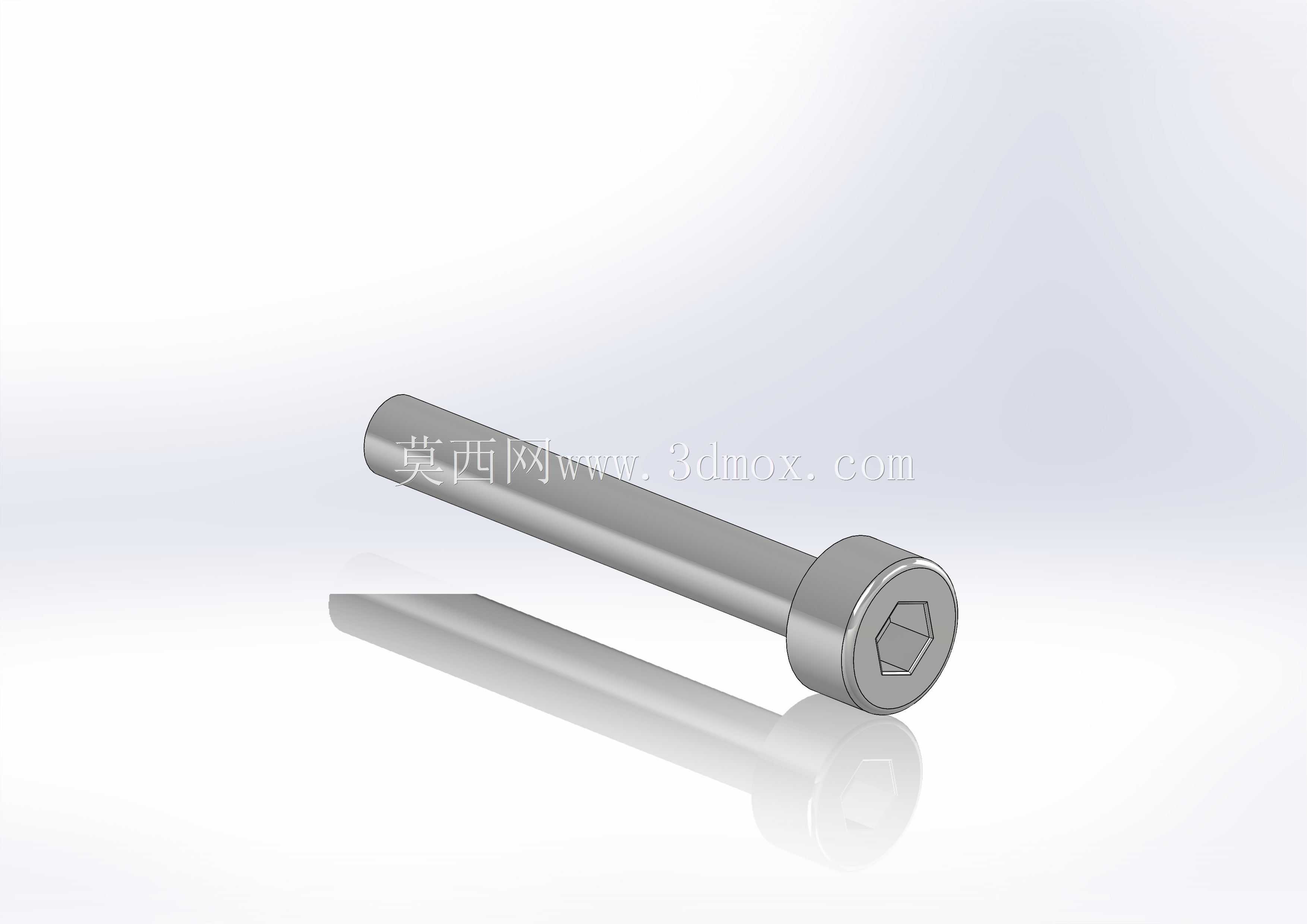

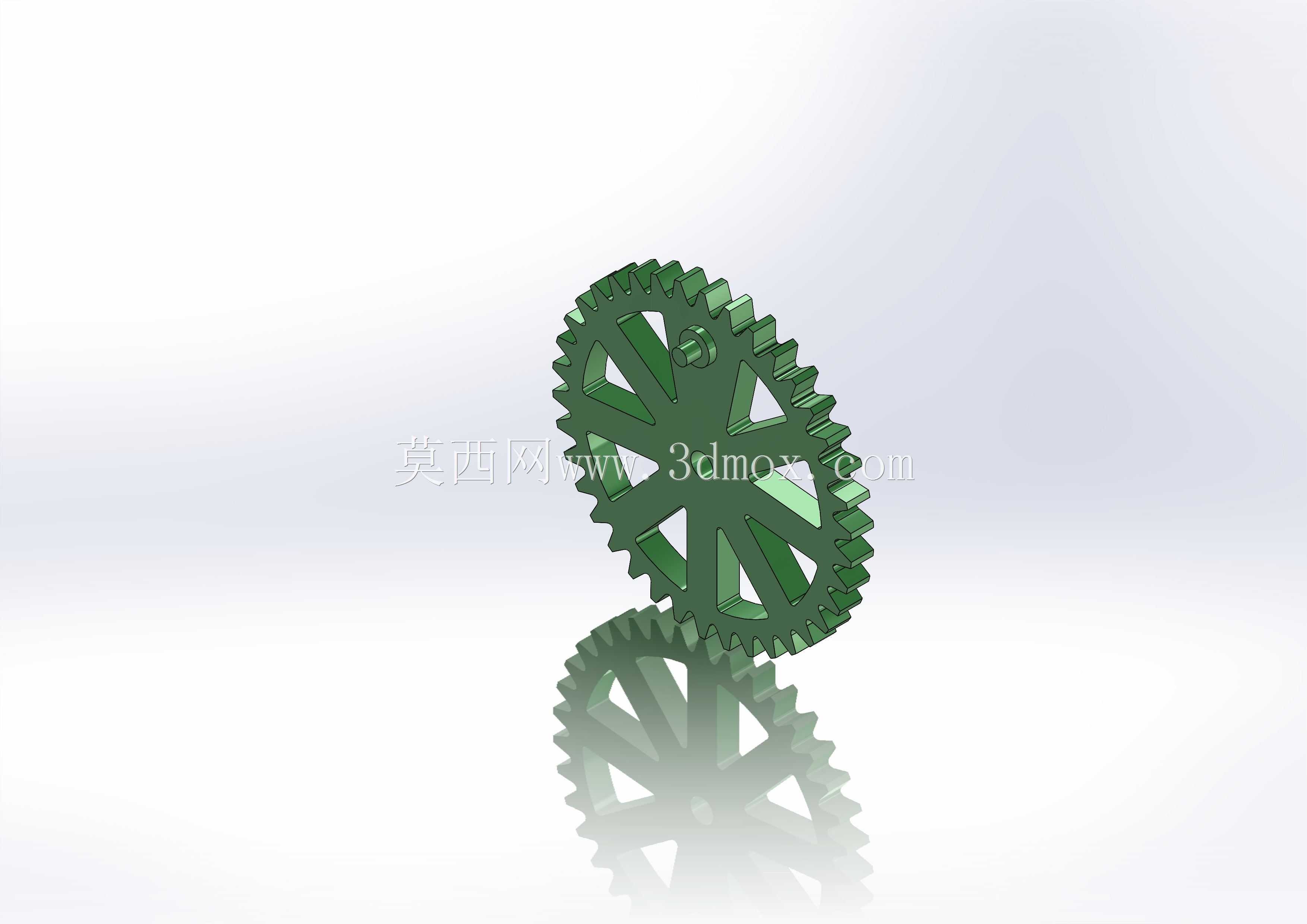

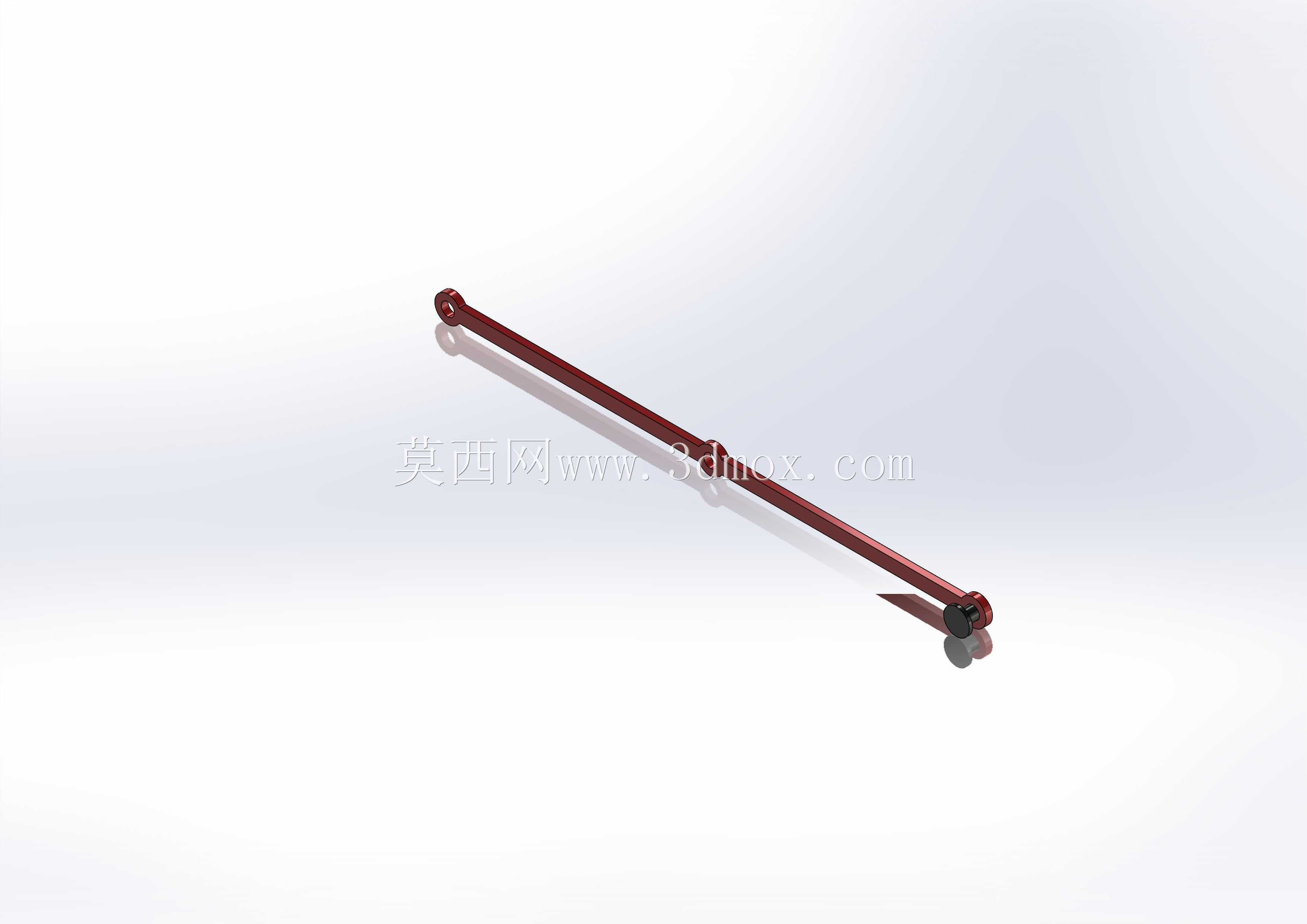

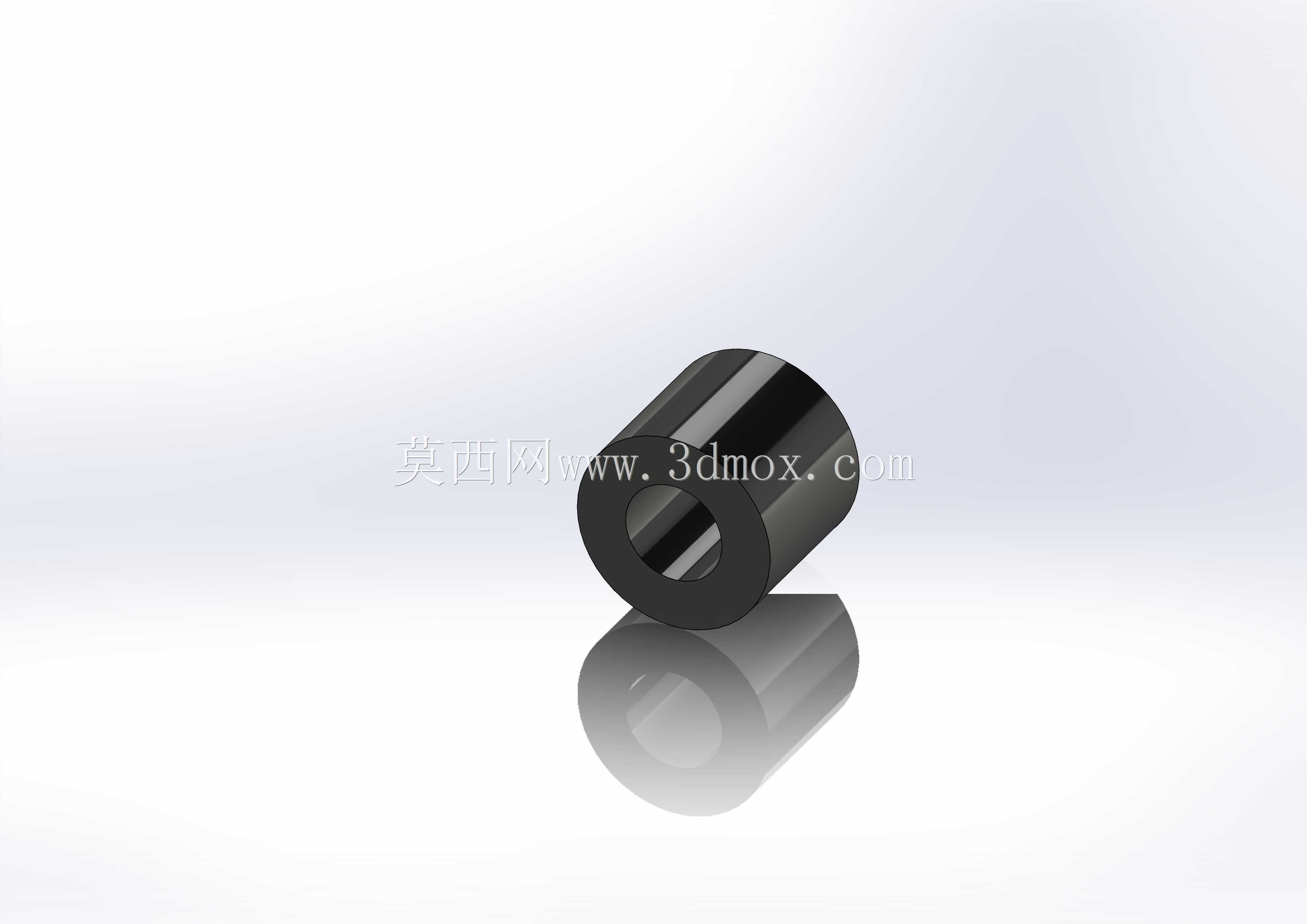

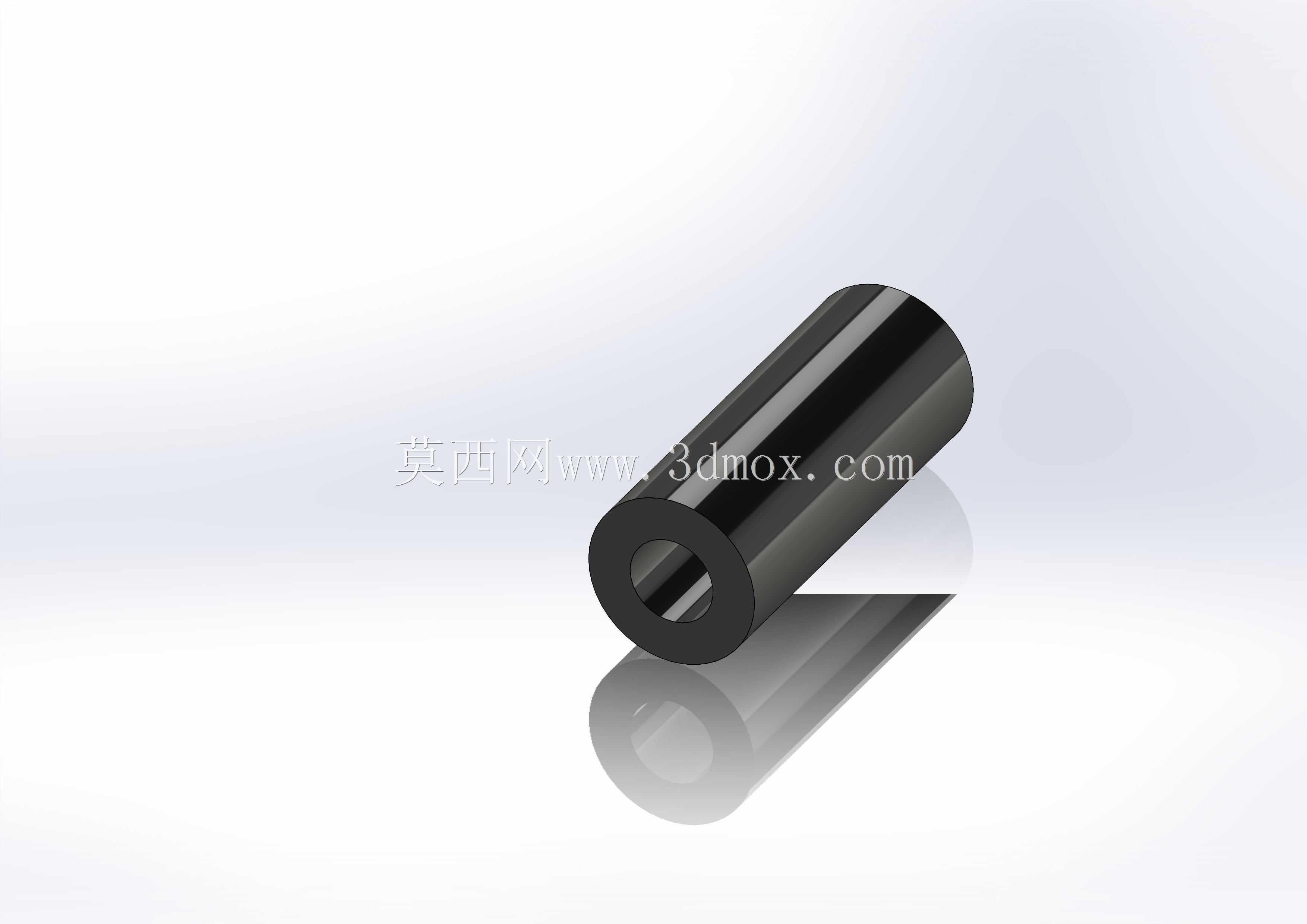

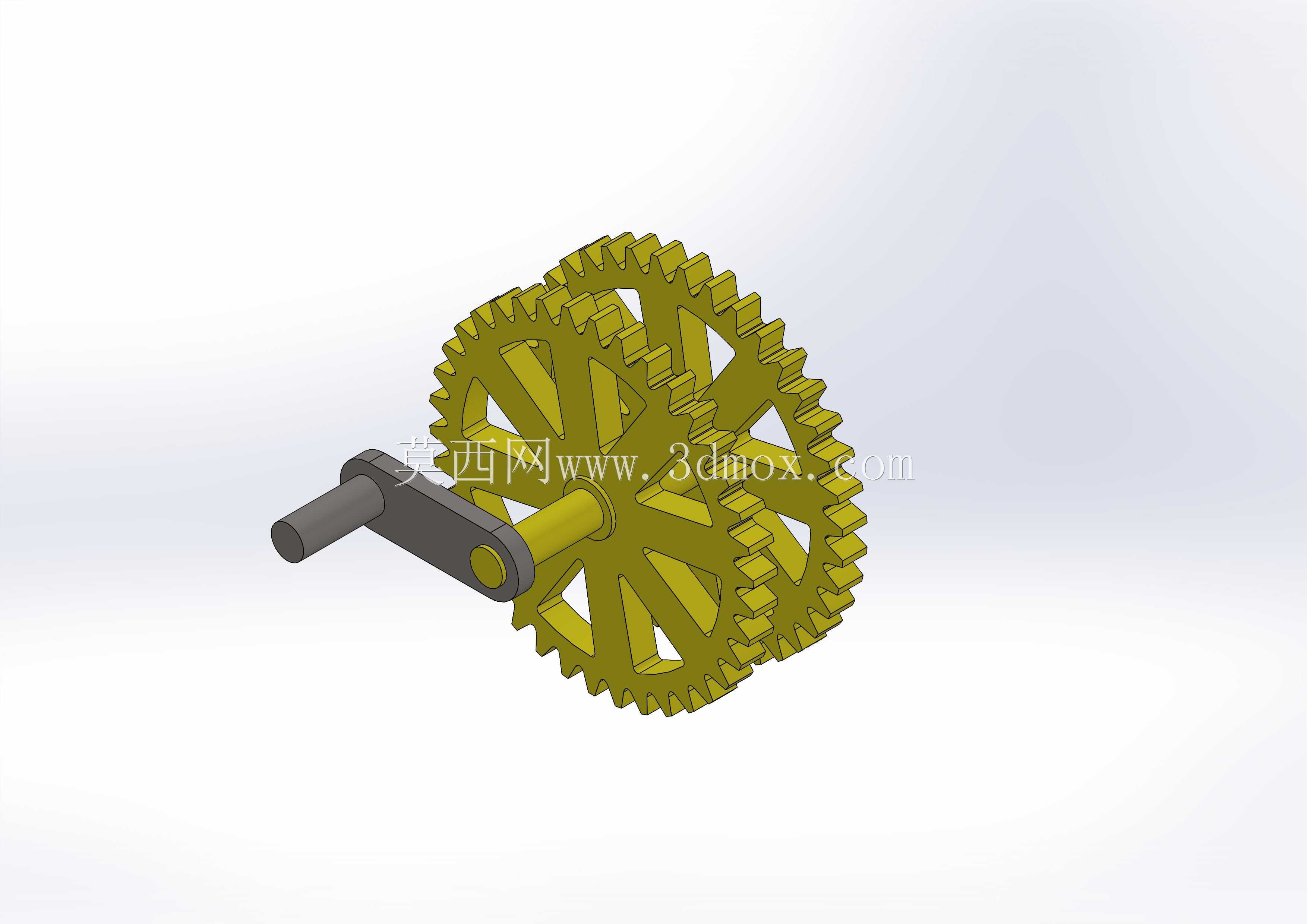

　　不会出现铰接点锁死或杆件拉扯过载的情况。动力传递路径布置在框架下半区域，两片不同齿数的盘状齿轮相互啮合，齿轮侧端同轴安装曲柄盘，曲柄偏心位置连接传动连杆，将齿轮的连续回转运动转化为连杆组的往复摆动，齿轮啮合侧隙控制在较小范围，运转时动作传递滞后量极低，不会出现人形动作卡顿或跳步的问题。框架杆件采用等截面型材搭建，铰接位置统一使用销轴连接，销轴两端设置限位结构，长期反复运转也不会出现销轴脱出的情况，齿轮和连杆的布置层次错开，正面观察时可以清晰看到齿轮啮合、曲柄回转、连杆摆动到人形肢体动作的完整动力传递链条，非常适合机械原理课程中连杆机构、齿轮传动组合应用的具象演示。设计阶段先确定人形攀爬动作的肢体姿态轨迹，

　　再反向推导各连杆的长度与铰接点位坐标，最后匹配齿轮传动比来控制动作循环节奏，整体结构没有复杂曲面零件，全部构件以杆类、盘类、板类为主，加工制作门槛较低，既可以作为三维运动仿真的练习案例，也可直接按结构尺寸加工零件组装成实物演示教具，安装时仅需固定底部框架的四个角点，驱动端接入低速动力即可持续运转，维护时只需定期检查铰接销轴的磨损情况与齿轮啮合面的润滑状态。
