CSWA考核用折弯多孔钣金支座结构

　　该零件属于典型的薄板折弯支撑类构件，整体由三块带安装孔的平板经空间角度折弯组合而成，各板面分别承担不同方向的安装定位与载荷传递作用，在自动化设备机架、小型工装夹具、机床外围防护支架以及检测工位固定座中都十分常见。这类构件不需要复杂的机加工工序，依靠激光切割下料后数控折弯即可成型，制造成本低、自重轻，同时通过折边获得足够的结构刚性，适合小批量设备的快速搭建与改装。

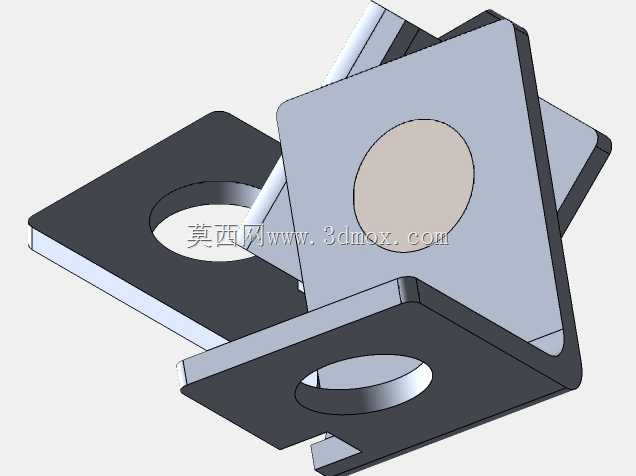

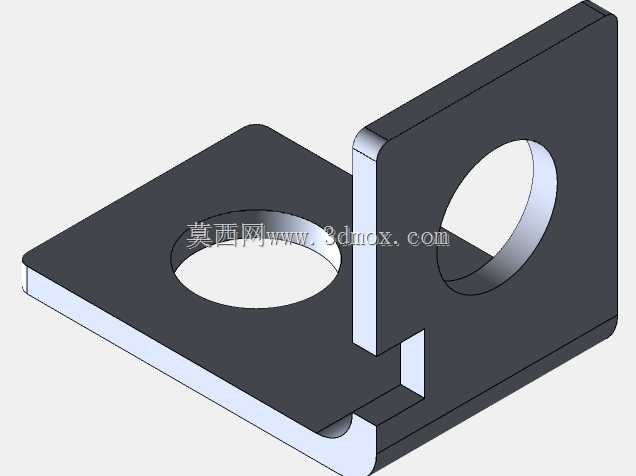

　　从结构布局来看，零件的三个安装面分别朝向不同的空间方向：底部两块平行分布的带孔平板作为主支撑脚，板面开设大直径通孔，既可以穿过螺栓完成与底座型材、工作台面的锁附，也可作为避让孔供管线、轴类零件穿过；中间倾斜布置的立板承担跨方向连接作用，将底部两个支撑脚连为整体，避免单侧受力时出现板面翘曲；上方垂直于立板的方形平板开设居中大圆孔，主要用于穿装定位套、传感器、导向轴或者小型气动元件，孔位周边保留足够的实体宽度，保证螺栓锁紧或者元件嵌入时不会出现局部变形。

　　设计这类钣金件时，首先要结合安装空间确定各折弯边的外轮廓尺寸，预留折弯半径与工艺边余量，避免折弯后孔位距离弯折线过近导致孔形拉伸变形；三个板面的开孔位置需要匹配配套安装件的孔距标准，底部支撑孔优先对齐铝型材的槽口间距或者工作台T型槽的常用间隔，上方中心孔则根据待安装元件的外径预留配合间隙，若需要过盈定位可在孔边增加压印翻边结构提升配合强度。折弯角度的选取需要兼顾装配操作性，相邻板面之间预留足够的扳手操作空间，避免螺栓锁紧时工具与相邻板面发生干涉。

　　实际建模过程中，先绘制平板展开轮廓并标注所有孔位中心坐标，再通过折弯命令依次生成各道弯边，同步校验折弯内R与板厚的匹配关系，常规薄板选取内R等于板厚即可兼顾成型精度与折弯刀具寿命。完成实体建模后可直接导出展开图样用于下料，装配时将底部支撑面贴紧基准台面，穿入锁紧螺栓后再调整上方立板元件的同轴度，跨空间的板面布局可以同时实现底面固定与侧面元件挂载，减少额外拼接支架的数量，在紧凑的设备工位中能够有效节省安装空间，也常作为钣金建模入门练习案例，帮助设计者掌握折弯、开孔、空间定位的完整设计流程。
