Adafruit3870按钮式自锁开关结构

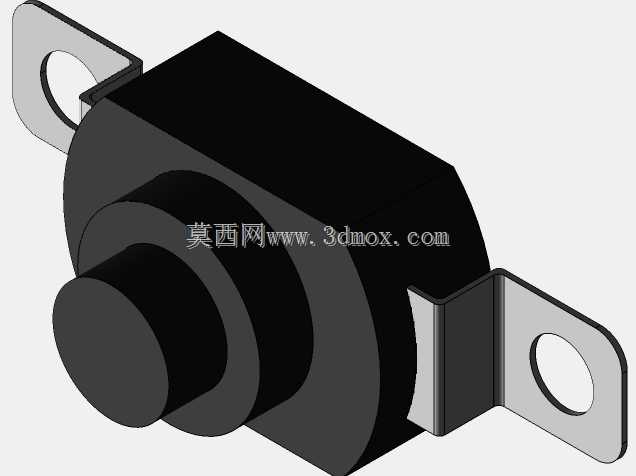

　　该结构对应小型按钮式自锁开关，常见于开源电子原型平台、教学实验板、小型控制面板与手持设备中，承担通断切换、模式选择或低功率回路触发功能。开关本体采用紧凑块状布局，前端设置圆柱形按压柱，按压行程沿本体轴线方向传递；内部通过锁止机构实现按入保持、再次按压释放的状态切换，使用者无需持续施力即可维持回路接通，适合空间受限且需要明确状态保持的面板装配场景。

　　从安装边界看，本体两侧延伸出带圆孔的扁平固定耳，固定耳与主体之间通过折弯过渡形成安装支撑面，圆孔用于穿入螺钉或卡入定位柱，可直接固定在PCB支架、塑料面板或设备外壳内侧。建模时需要重点控制固定耳孔中心距、耳片厚度与本体宽度之间的关系：孔位决定面板开孔坐标，耳片折弯高度决定开关与安装面之间的贴合间隙，前端按压柱伸出长度则关系到键帽装配后高出面板的尺寸，若伸出量过大，会造成键帽松旷或误触；若伸出量不足，则可能出现按压不到位、锁止机构无法切换的问题。

　　结构设计上，黑色主体对应绝缘外壳，用于包裹内部动触片、弹簧与锁止凸轮，两侧金属耳片既承担机械固定，也可作为接线端子或焊接定位面。外壳轮廓在按压柱根部设置阶梯轴肩，用于限制内部组件轴向窜动，同时为键帽或防水套提供配合基准。固定耳端部做圆角处理，可减少装配时对线材和操作人员的划伤，圆孔周边保留足够材料宽度，以承受螺钉压紧力，避免耳片在反复拆装后开裂。

　　在实际设备选型中，这类开关多用于信号回路或小电流负载，不宜直接承载大功率执行器件；布局时应在按压柱周围预留手指操作空间，并在固定耳下方保留平面支撑，防止焊接或锁螺钉时本体倾斜。三维建模过程中，需将按压柱、外壳、固定耳分别建立清晰特征，保证轴线同心、耳片对称以及孔位可加工；对面板干涉检查而言，还要关注开关后方接线区域与PCB元件之间的安全距离，使装配后按键动作顺畅、固定可靠，并便于后续维护更换。
