通孔垂直安装气体放电管结构

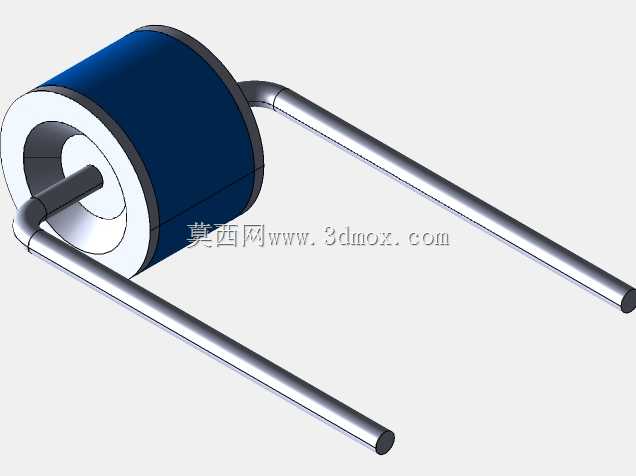

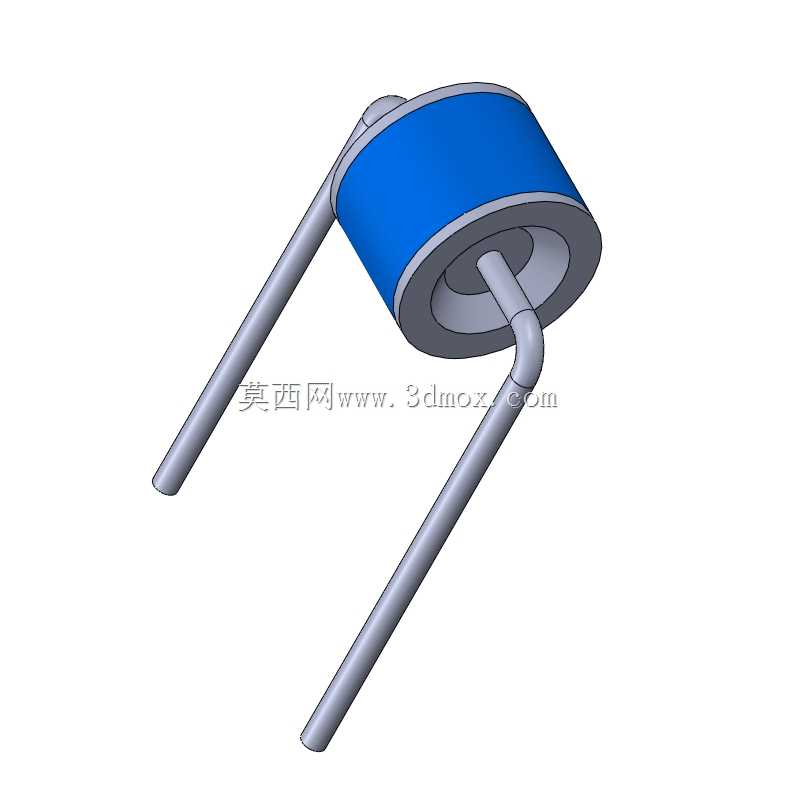

　　气体放电管在通信基站、电源进线、信号采集端口、工业控制柜以及防雷模块中承担瞬态过电压泄放任务，属于电路前端常见的间隙型保护器件。本次建模对象为两引脚通孔封装，主体呈圆柱状，外部蓝色区域对应绝缘封装段，两端金属端面与内部电极相连，两根直引脚从筒体轴向两侧引出，其中一侧引脚在靠近筒体处形成弯折，以适应90°垂直安装姿态。

　　从实际装配角度看，该类器件通常插装在PCB预留孔位中，引脚穿过板面后进行波峰焊或选择性焊接。模型将触点间距控制在13mm左右，选型时可据此核对电路板孔位、焊盘中心距以及相邻元件的安全间隙。筒体宽度约8mm，长度约6.05mm，高度方向需结合引脚弯折半径和板上净空综合评估；在密集板卡中，不能只看圆柱本体投影，还应预留焊接工具、绝缘距离以及灌胶或涂覆区域。

　　结构建模时，圆柱外壳采用回转体思路建立，先确定内外电极同轴关系，再叠加封装层和端部金属盖。引脚并非简单直杆：一根保持直线伸出，另一根在端部完成近似直角过渡，弯折处需要保留圆滑半径，避免几何上出现尖角干涉，也符合实际冲压和弯脚工艺。两根引脚的直径、伸出长度和平行度会直接影响插件机吸嘴、导向爪以及治具压板的动作路径，因此模型中对引脚中心线、端面位置和筒体轴线进行了约束，便于后续生成工程图或装配检查。

　　功能上，气体放电管利用密闭腔体内气体在高电压下击穿放电的原理，将浪涌电流旁路到地，使后端敏感芯片或继电器回路免受冲击。它的响应速度、续流特性和绝缘电阻虽由内部气体成分、电极距离决定，但外部结构同样影响可靠性：引脚焊接强度决定机械耐受能力，封装外形决定爬电距离，安装方位则影响腔体受力与板卡布局。垂直安装方式有利于在狭长面板或高密度端子旁布置，也能让筒体远离发热电阻和功率器件。

　　在三维设计阶段，该模型可用于保护板排布、防雷端子盒干涉检查、自动插件路径验证以及维修空间评估。导入装配后，应重点检查圆柱本体与电容、端子、外壳壁之间的最小间隙，确认引脚长度满足穿板焊接，并在弯折脚一侧预留工装压持面。对于需要灌封的模块，还应结合筒体直径和高度估算灌封料包覆量，避免保护器件周围形成气泡或应力集中。整体结构简洁，但尺寸链、引脚形态和安装方位对量产装配影响明显，建模时保持同轴、对称和可测量特征，能够为原理图封装、PCB孔位设计和结构评审提供一致依据。
