双体帆船鹅颈铰接滑动轴承套

　　该零件面向小型双体帆船帆装系统中的鹅颈铰接位置，主要承担桅杆与动臂之间的回转支承、间隙补偿和摩擦隔离任务。鹅颈节点在航行中长期承受帆面拉力、动臂自重以及风浪造成的反复摆动，若直接采用金属件接触，容易在盐雾环境下出现咬合、磨痕和卡滞；衬套式结构能够把相对转动集中在内孔与销轴之间，降低维护频率，也便于在磨损后单独更换。

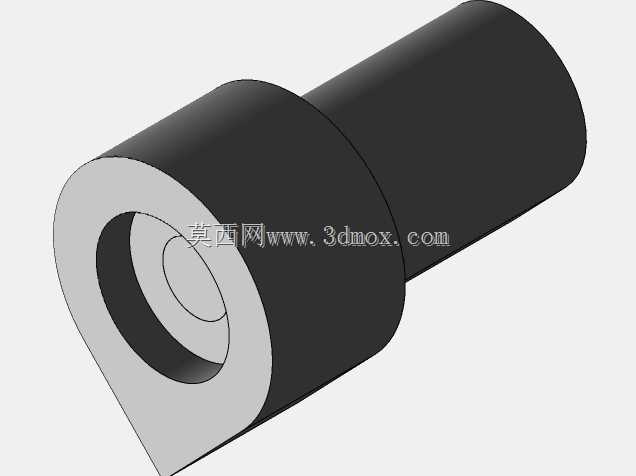

　　模型外形采用阶梯轴套思路：一端为较大直径的法兰状筒体，另一端延伸出较细的同轴圆柱段，整体轴线贯通。大端端面承担轴向限位，贴近鹅颈支架侧壁，防止衬套沿销轴方向窜动；小直径段则嵌入动臂连接耳或对应铰座内，形成径向支撑。内孔按销轴穿过路径设计，孔径与配合长度需要同时满足转动灵活性和承载面积要求，过紧会造成操帆阻力增大，过松则会在交变载荷下产生敲击。

　　从安装边界看，零件的最大外径由铰座容纳孔决定，小端长度需覆盖耳板厚度并保留装配余量，法兰端面与支架之间应避免形成刚性夹紧，否则会失去铰接功能。建模时应重点控制两段外圆的同轴度、内孔与端面的垂直度，以及法兰过渡圆角。阶梯根部若采用尖角，在3D打印或注塑成型时容易产生应力集中，实际受侧向载荷时也可能出现裂纹，因此过渡区域应保留合理圆角。

　　材料选择上，原结构可采用低摩擦聚合物，替代件则适合使用具备一定韧性和耐磨性的工程塑料通过增材制造完成。PET类材料打印后尺寸稳定、加工门槛低，适合小批量备件验证；若追求更低摩擦，也可转向聚四氟乙烯或含润滑添加剂的尼龙材料。需要注意的是，打印层纹方向会影响内孔耐磨寿命，销轴往复摆动区域应尽量保证孔壁连续，必要时通过铰孔或衬套后处理提高圆度。

　　结构设计并不追求复杂外形，而是围绕帆装维护场景解决快速替换问题。现场更换时，只需退出铰接销轴，取出磨损衬套，再将新件按大小端方向装入即可。模型保留了清晰的装配台阶和贯通孔，便于在三维环境中检查销轴长度、耳板间距、法兰干涉以及动臂摆角范围。对于帆船设备维修、小型船用五金开发和3D打印备件制作而言，该件可作为鹅颈铰接部位的基础衬套方案，再根据实际销轴直径、耳板厚度和载荷情况调整孔径、壁厚及法兰尺寸。
