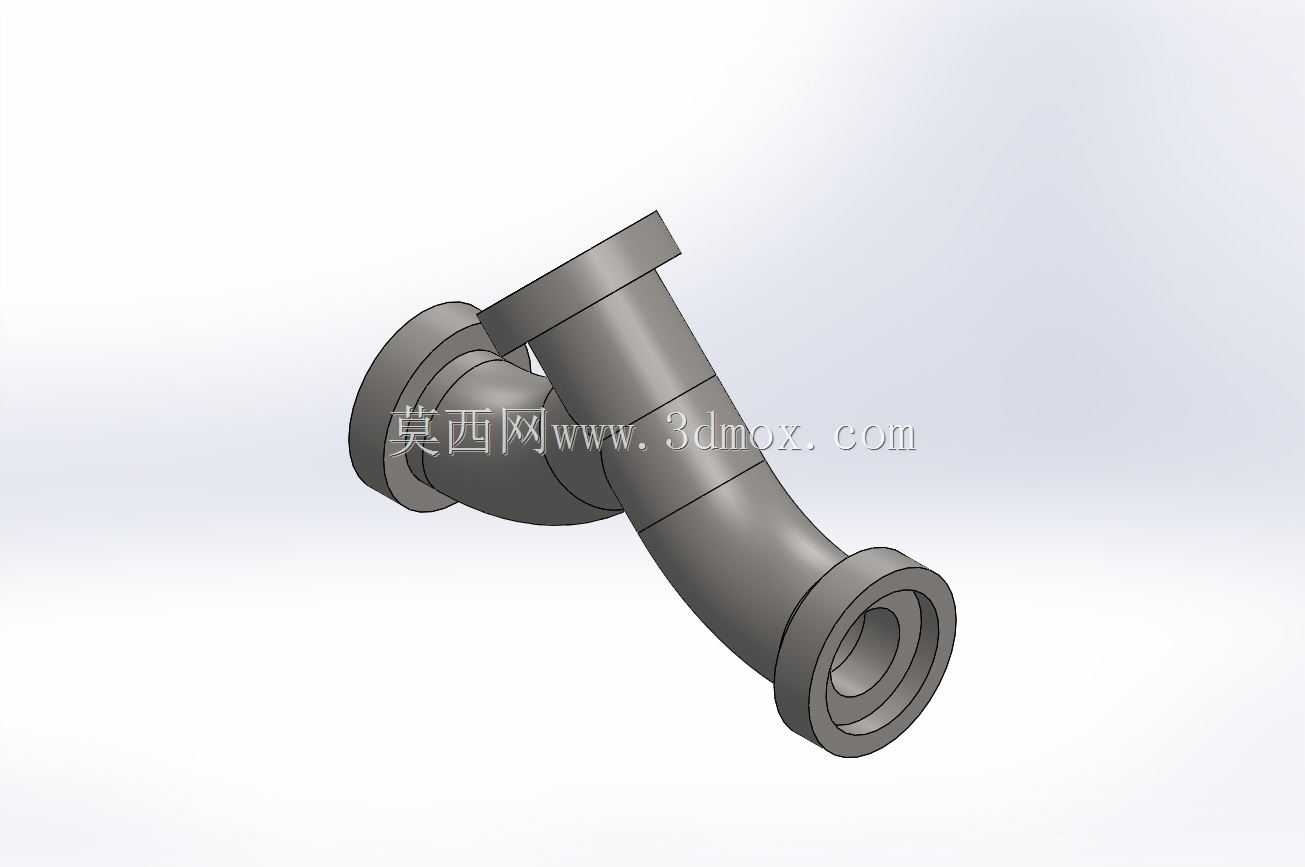

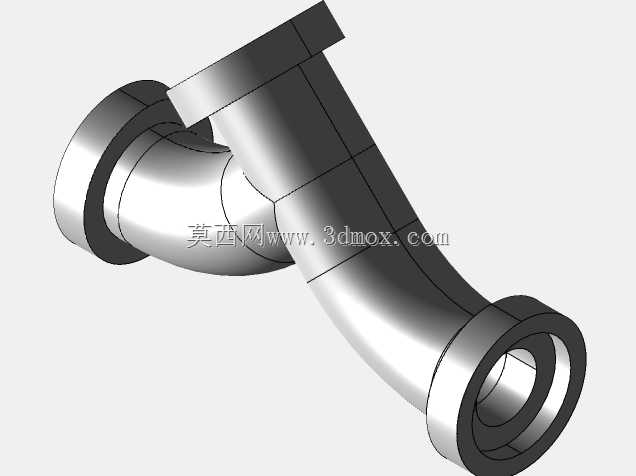

Y型三通法兰式弯管管路转接构件

　　该Y型三通弯管构件多用于流体输送管网的支路分流与合流工位，在化工物料输送、车间冷却循环水路、低压气动管路以及给排水支管改造场景中十分常见，区别于普通直三通，两个接口采用空间弯转走向，能够在设备机架内部避让横梁、阀组与走线槽，无需额外加装多段弯头拼接，减少管路泄漏点的同时压缩安装占用空间。构件三个端部均设置带加厚凸缘的法兰对接结构，法兰端面预留足够的密封面宽度，现场装配时可直接配对标准法兰垫片，穿装紧固螺栓后即可完成管路对接，不需要现场对管口进行焊接坡口处理，在需要定期拆解清理管路内部积料、更换密封件的运维场景下，拆装效率远高于焊接式三通。从结构设计逻辑来看，整个流道全程采用平滑圆弧过渡，Y型分流交汇处做了大圆角顺滑处理，

　　没有直角陡变的流道截面，流体经过分流位置时不会形成剧烈湍流与局部压损，输送含细小颗粒的介质时也不容易在拐角处发生沉积堵料。弯管段的管壁厚度沿走向保持均匀，法兰衔接位置做了局部加厚补强，抵消法兰螺栓预紧时产生的局部应力，避免长期受管路内压与外部振动影响出现焊缝开裂、接口变形问题。建模过程中优先以实体特征完成流道与外壁的整体构建，通过布尔运算抽壳得到均匀壁厚，再逐一添加法兰凸缘、密封止口与安装对位结构，所有转折曲面均保持曲率连续，后续导入仿真模块做内压载荷校核时，可直接提取完整内壁面施加压力边界，不需要额外修补破面。安装边界方面，三个法兰接口的端面均预留出不小于法兰外径的操作空间，方便扳手伸入拧紧周向螺栓，

　　弯管外侧轮廓与相邻设备壁面预留足够的保温层包覆间隙，若管路用于输送高温或低温介质，可直接在弯管外壁缠绕保温材料，不会出现局部空间不足导致保温层厚度不达标的情况。构件的空间走向经过适配性调整，两支管的弯转角度适配多数机床冷却管路、工艺设备旁通管路的布设走向，不需要额外调整上下游管道的排布位置，替换原有多段弯头拼接的管路时，可直接对准原有法兰安装位完成换装，大幅降低现场管路改造的施工量。
