马波斯T18机床接触式触摸测头结构

　　这套结构对应数控加工场景中常用的马波斯T18触摸探针，主要布置在立式加工中心、数控铣床、车床或柔性制造单元内部，用于工件找正、基准边拾取、孔位确认、台阶尺寸复核以及加工后的在机检测。探针安装在机床主轴或刀塔位置后，可随加工程序移动；当端部测针接触工件表面时，内部触发机构产生开关信号，数控系统锁存当前坐标，从而建立工件坐标系或判断关键尺寸是否偏离预期。相比离线三坐标检测，这种方式减少了二次装夹和转运环节，尤其适合批量零件首件确认、夹具偏移补偿以及长流程加工中的过程监控。

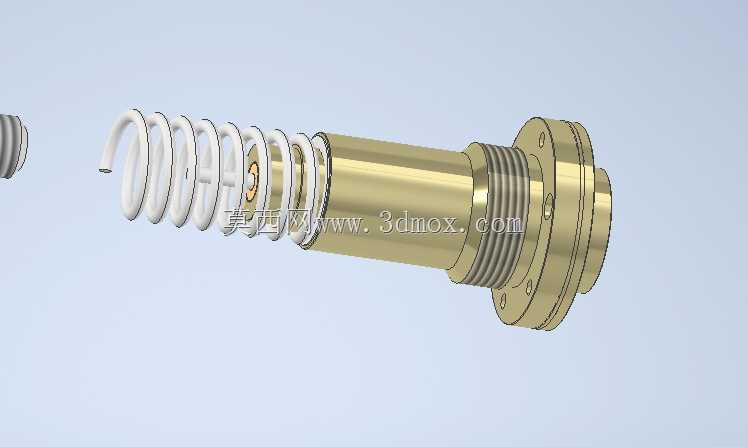

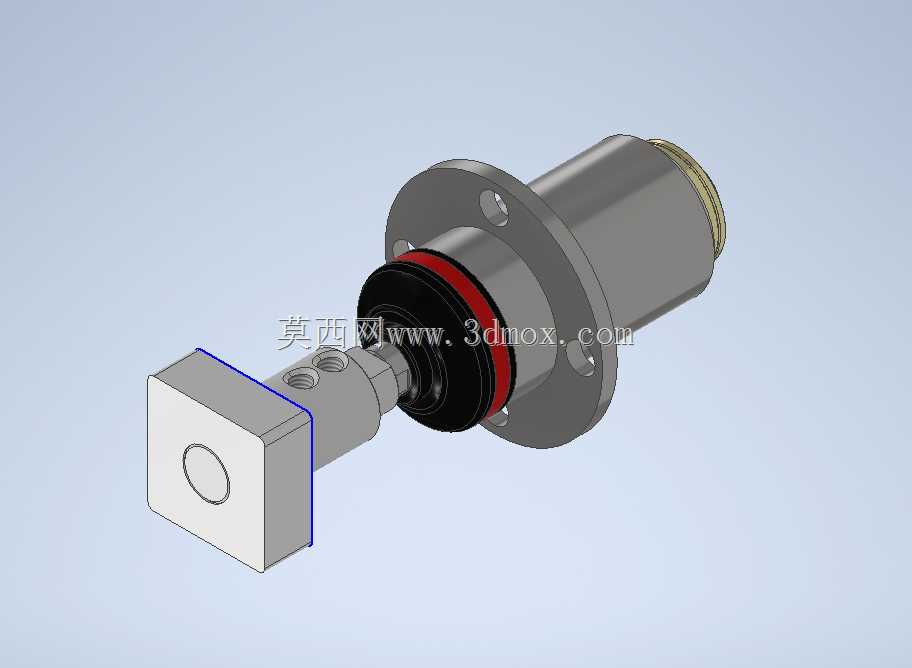

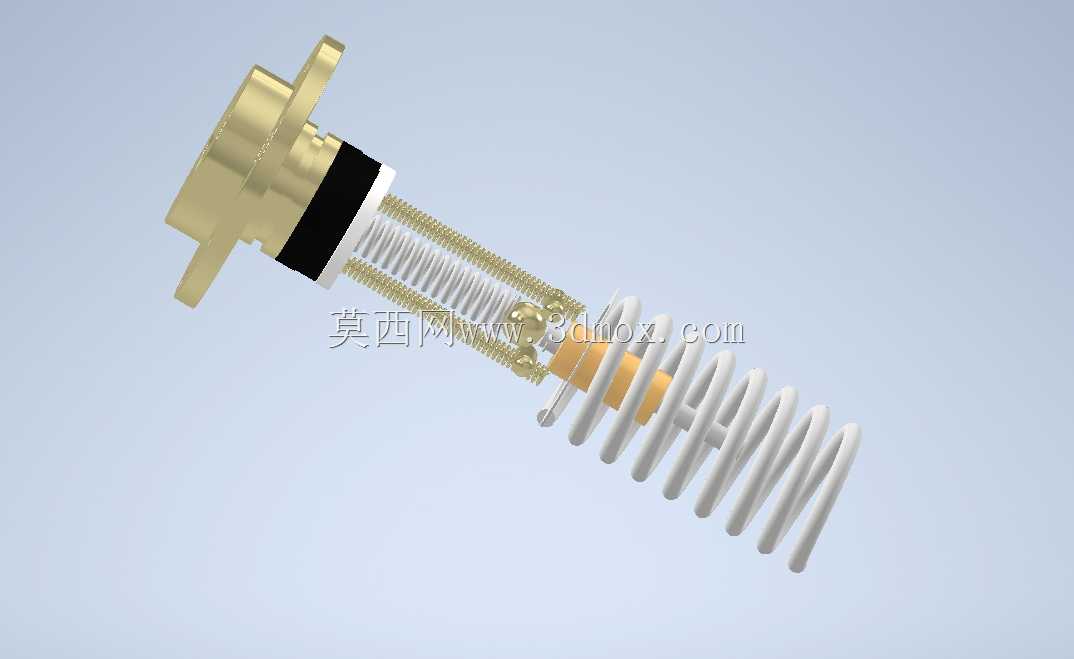

　　从结构组成看，模型将前端测针连接块、细长测杆、触发头部、密封隔环、法兰安装面和圆柱形主体完整表达出来。前端方形连接块用于承载测针或测球接口，侧面的小孔体现了装配与固定关系；测杆段保持较小截面，目的是在接近狭窄型腔、孔壁或台阶时降低干涉概率。中部黑色与红色环带对应密封、防护和信号触发相关区域，在实际产品中需要抵御切削液、铝屑、铸铁粉尘和油雾侵入。后部圆柱壳体容纳触发元件与连接接口，端部可见螺纹式连接特征，便于信号链路或刀柄组件对接。

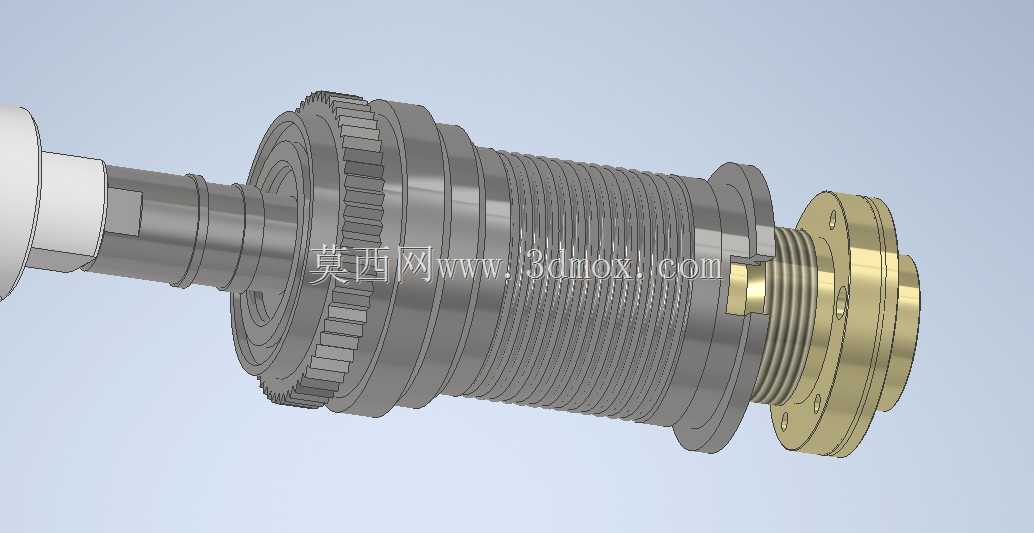

　　建模时需要重点控制安装边界。法兰盘上的安装孔决定了探针与刀柄、转接座或主轴附件的相对位置，装配时不能只看主体外径，还要预留测针偏摆、换刀空间以及防护间隙。圆柱主体应与主轴轴线保持同轴，前端测杆中心线与触发轴线的偏心会直接影响各方向触测一致性。若用于车床或刀塔安装，还需核对探针伸出长度与防护门、刀位、夹具之间的安全距离，避免快移过程中发生碰撞。

　　设计思路上，该类测头强调刚性、重复性与防护性的平衡。测杆过长会增加弯曲变形，过粗则限制可达性；法兰连接提供稳定定位，密封环带保证恶劣切削环境下的可靠性；圆柱形主体则兼顾内部元件布置和外周防护。结构工程师在选型或二次设计转接工装时，应围绕触测方向、测针长度、安装法兰、主轴拉钉接口和切削液冲刷位置进行校核，使测量动作既能够覆盖工件基准，又不牺牲换刀效率和加工节拍。
