CA6140车床弧形防护挡屑面板

　　该弧形面板主要用于CA6140普通卧式车床卡盘及主轴前端作业区域，属于旋转加工区外侧的防护与挡屑构件。车削过程中，卡盘高速旋转，带状切屑会沿切线方向甩出，切削液也容易随工件旋转向外飞溅；这块面板沿卡盘外缘形成半包围遮挡，可将切屑导向机床排屑区域，减少热屑直接飞向操作侧，同时降低切削液雾状外溢对观察视线和周边工位的影响。

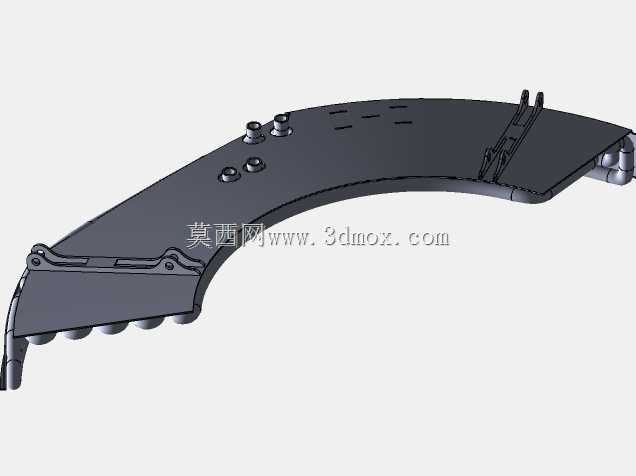

　　从结构形态看，零件采用大半径弧形薄板作为主体，曲面走向与卡盘回转轮廓保持相近边界，既保证防护覆盖范围，又避免与工件、卡盘扳手和刀架运动发生干涉。面板上设置了多处凸台、连接孔和折弯边，用于与支架、铰链或固定座配合；局部加强结构能够提高薄板在振动环境下的刚性，防止机床长期启停、切削冲击时产生明显颤动。端部预留的连接位便于面板在检修卡盘、更换夹具时快速让位，满足日常装夹工件和清理切屑的操作需求。

　　建模时需要重点控制弧形包角、内侧安全间隙以及安装孔位的相对位置。面板不能单纯按外罩外观处理，而应结合卡盘最大外径、工件常见伸出长度、刀架横向进给极限和操作者观察角度共同确定边界。若护板过于靠近回转区，装夹异形坯料时容易发生擦碰；若覆盖范围过小，则挡屑和防飞溅效果不足。板件上的开孔、凸台和折边应体现冲压或焊接钣金件的工艺特点，孔边、折弯半径和搭接面都要符合实际加工与装配逻辑。

　　在车间应用中，这类面板还承担安全隔离作用，能够降低操作者衣物、量具或清理工具意外接触旋转卡盘的风险。面板表面宜保持连续平滑，减少切屑积存死角；下缘形状需与床身、溜板及排屑空间衔接，使切屑在重力和冷却液冲刷下顺利落入排屑区。对于设备改造场景，该结构可作为旧车床安全防护升级的参考，在不改变主轴、刀架和床身主体的前提下，通过支架调整安装位置，兼顾防护性能、操作可达性和维护便利性。
