带法兰接口的三通连接管件结构设计

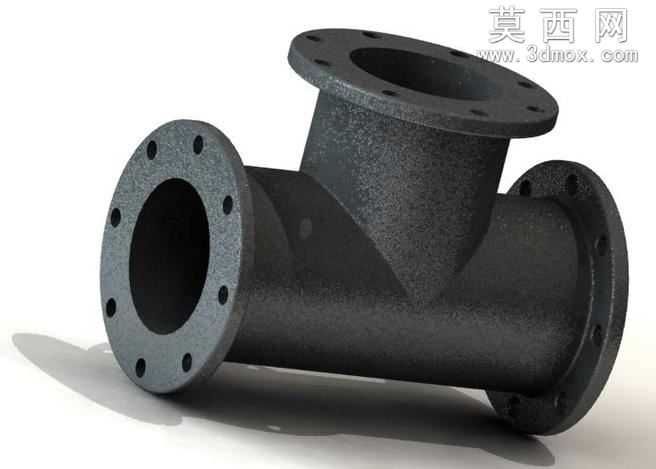

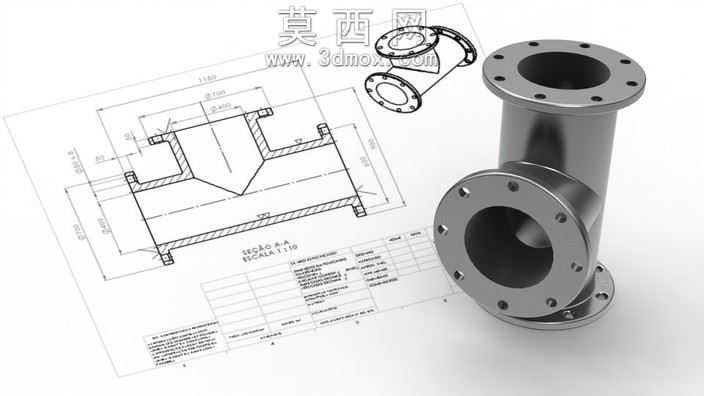

本作品为三通管路连接构件的三维建模设计成果，建模过程遵循机械管路零件的通用设计规范，首先确定三个连接端口的轴线位置关系，保证主管与支管的轴线垂直相交，流道内部做圆弧过渡处理，避免管路输送介质时出现流动死角，降低流体阻力与局部冲蚀风险。建模阶段先绘制各端口法兰的基准草图，按照法兰连接的标准尺寸确定螺栓孔的分布圆直径、孔径与孔位数量，保证法兰端面的平面度公差符合装配要求，再通过拉伸、布尔运算构建管件的主体筒体结构，将三个法兰端与筒体做一体化融合处理，在筒体与法兰的衔接位置添加合理的铸造圆角，既提升零件的结构强度，也符合实际加工的工艺要求，避免应力集中导致的零件开裂问题。材质设置上选用工业常用的碳钢材质参数，调整金属材质的粗糙度与反射属性，渲染时搭配工程制图常用的正交投影视角，同时叠加二维工程图作为背景，直观呈现三维模型与二维尺寸标注的对应关系，清晰展示零件的外形轮廓与关键尺寸位置。整个模型的结构设计兼顾了装配实用性与加工可行性，三个法兰端均可通过螺栓与对应管路实现密封连接，内部流道的等径设计保证介质输送的通畅性，法兰盘上的螺栓孔采用均匀分布设计，确保连接时的受力均匀，提升管路连接的密封可靠性。建模过程中对零件的壁厚做了统一设置，在满足承压要求的前提下控制零件重量，避免材料浪费，各结构连接处的过渡处理均参考实际工业管件的生产工艺，保证模型可直接用于后续的工程分析、加工出图或者装配模拟使用，整体建模逻辑清晰，特征树层级明确，可根据实际使用需求快速调整端口尺寸、法兰规格或者壁厚参数，适配不同压力等级、不同管径的管路连接场景。
