自行车后置载物货架承载结构设计

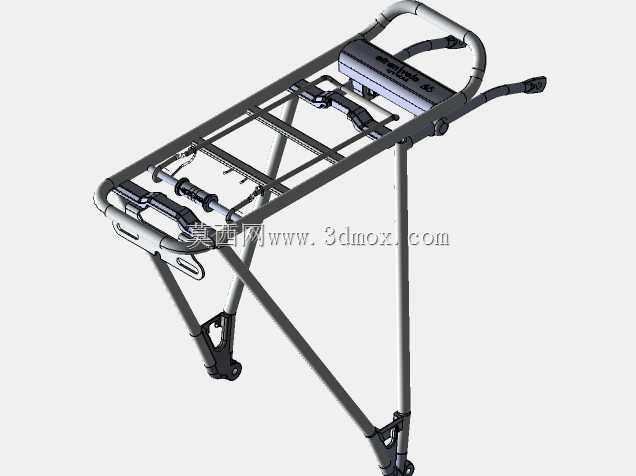

　　日常通勤、城郊短途驮运场景里，后置货架是两轮代步车拓展载物能力的核心外挂部件，这套结构完全围绕骑行过程中的动态载荷边界搭建，没有多余装饰件，所有杆件都服务于承重、避让与安装固定需求。从安装边界来看，货架前端的两组夹装支座直接卡接在自行车座管附近的车架立管位置，下端两个分叉支脚预留了螺栓过孔，可直接锁附在后轮花鼓两侧的车架安装螺柱上，整套支撑体系形成前后双固定点，不会出现骑行中货架左右晃摆的问题。整体轮廓顺着后轮上沿的弧形空间延展，载物平面的离地高度避开了后轮挡泥板的运动间隙，就算路面颠簸后轮产生小幅跳动，货架底部的斜向支撑杆也不会和轮胎、辐条发生剐蹭。载物台面采用边框加横向衬条的镂空框架形式，边框用弯管一体弯折出后侧的弧形挡边，

　　驮包、捆扎货物放置上去之后，后侧凸起的弯边可以阻挡货物在刹车惯性下向后滑移，台面预留的多组镂空槽位直接兼容常规弹力捆扎绳、驮包挂钩的固定点位，不需要额外加装转接件就能完成货物捆扎。结构受力路径设计得非常直接，台面承载的竖向载荷会通过左右两根主支撑斜梁直接传递到下端的花鼓安装点，座管位置的前支座主要承担水平方向的刹车、加速惯性载荷，两根斜梁之间还增设了横向连系杆，避免单侧承重时框架出现扭转变形。管材衔接位置都做了贴合式焊接节点，支座处的冲压件和圆管对接处保留了足够的焊缝长度，长期承载颠簸载荷也不会出现焊缝开裂问题。货架两侧还预留了小型附件的安装位，可以拓展加装侧挡、反光片或者小型工具盒，载物平面的长宽尺寸适配常规通勤驮包、

　　双肩背包的放置需求，既不会因为过宽突出车把剐蹭周边障碍物，也不会因为纵深不足无法固定常规尺寸的收纳箱包。建模过程中所有安装孔位、管型弯折半径都按照实车装配公差做了匹配，相邻运动部件之间预留的安全间隙覆盖了轮胎充气变形、车架承重下沉的位移量，整套结构不需要对原车车架做任何打孔改装，直接利用自行车原厂预留的货架安装螺孔就能完成装配，日常通勤载物、短途户外出行驮运行李都能稳定适用。
