Surron电动越野摩托加长后摇臂与机箱加固结构

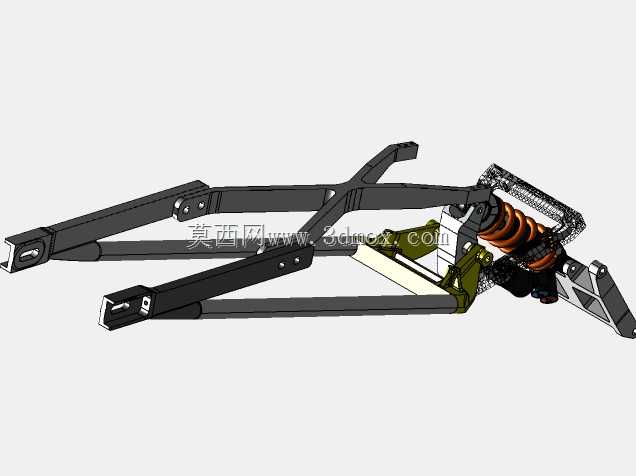

　　这套结构围绕轻型电动越野两轮车的后部承载系统展开，核心处理对象是后摇臂延长、悬架行程匹配以及机箱周边框架补强。实际改装场景中，原厂后摇臂在跳跃落地、陡坡牵引和低速攀爬时容易受到纵向拉扯与侧向扭转影响，尤其在换装更长悬架、提高后轮牵引力后，摇臂铰接区、后减震安装座和机箱附近的管架会承受更复杂的交变载荷。模型把后摇臂主体、减震弹簧、上部加强支架和机箱固定区域放在同一装配关系中校核，便于在加工前确认轮距变化、链条张紧边界、减震运动轨迹以及车架干涉情况。

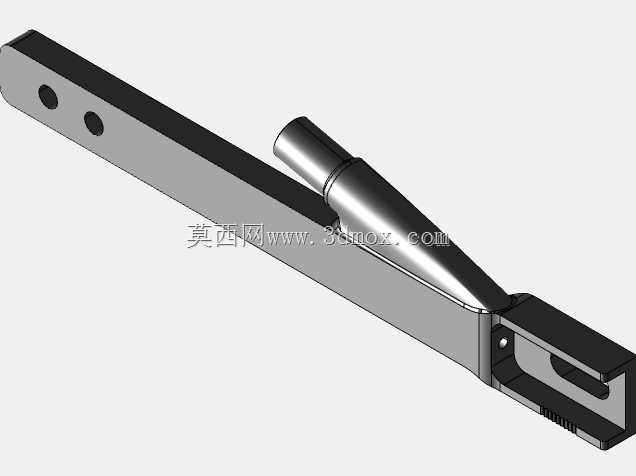

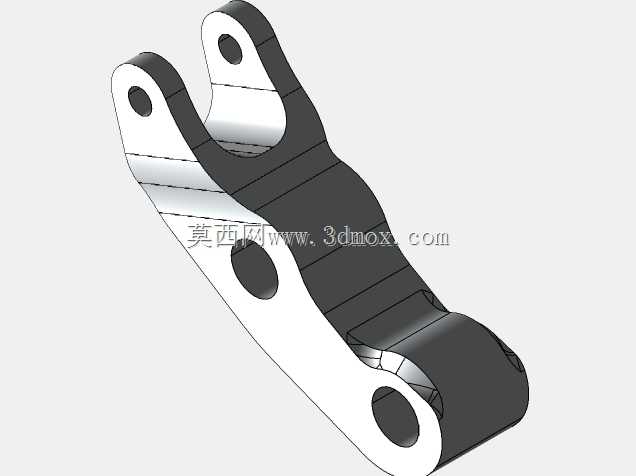

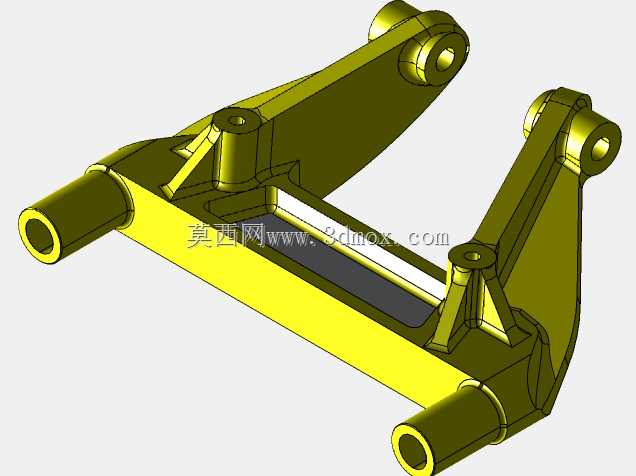

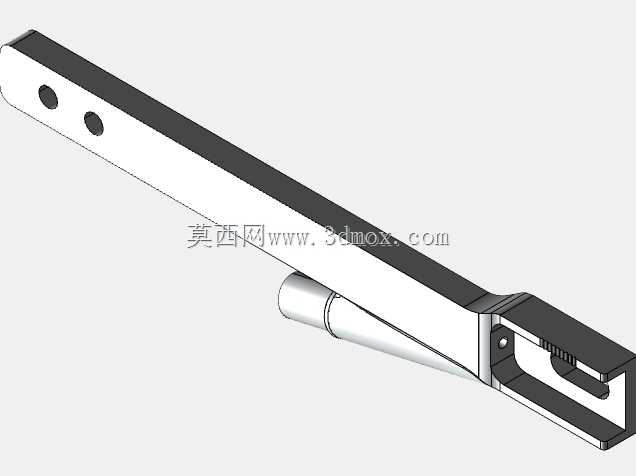

　　结构思路上，后摇臂采用双臂梁式布局，两侧主梁向后延伸并保留后轮轴安装槽，前端通过枢轴与车架连接，中部设置交叉支撑以抑制左右扭转变形。加长后的摇臂使后轮轴心相对枢轴后移，车辆在急加速时的抬头趋势会被削弱，后轮抓地稳定性更好，但也会带来转向灵活性下降、链条长度增加和悬架杠杆比变化等问题，因此建模时需要同步检查后制动卡钳、链轮、链条线和后轮轮胎的相对位置。减震部分采用外露螺旋弹簧与阻尼单元组合，弹簧刚度和行程按越野冲击工况选取，模型中可直观看到弹簧压缩方向、上端安装点以及下端连杆区域的空间关系。

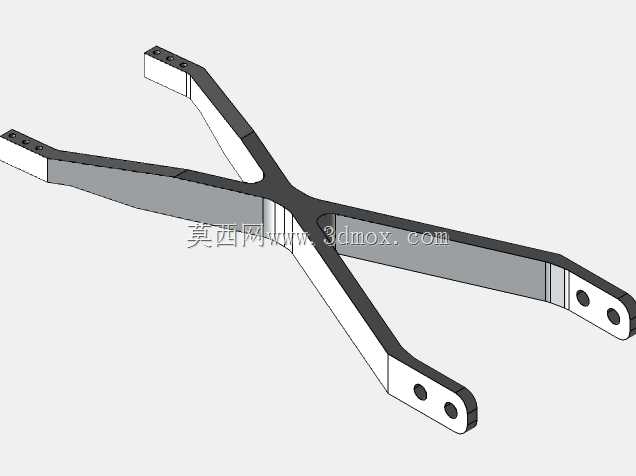

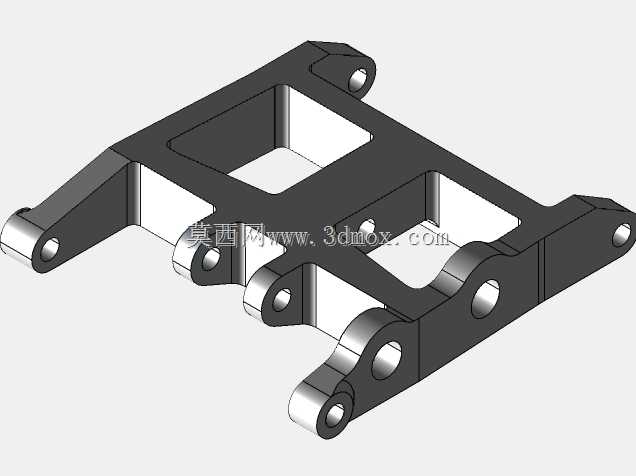

　　机箱加固不是单纯增加板材，而是把动力单元外围的承力路径重新梳理。上部框架加强支架沿载荷传递方向布置，将减震上端、车架主管和机箱附近安装位连接成更稳定的受力闭环，减少落地瞬间局部焊点或螺栓座受到的集中应力。支架外形需要避让电池、控制器、线束和车身覆盖件，安装孔位应与原有车架基准保持一致，避免现场配焊后出现孔位错位。对于尚未经过实车验证的加强件，加工前适合先进行快速成型样件装配，确认螺栓工具空间、拆装顺序和焊接可达性，再根据实测干涉位置修正板件轮廓。

　　尺寸边界方面，设计重点集中在摇臂开放长度、闭合长度、后轮轴调节余量以及减震压缩行程之间的匹配。摇臂延长后，后轮最大后移位置不能超过链条可调范围，轮胎上跳时也不能接触车架尾部或机箱护板；减震在全伸长和全压缩状态下，弹簧、摇臂、连杆和支架之间都应保留安全间隙。后枢轴孔、后轮轴槽和减震安装孔的同轴度需要在零件建模时明确基准，侧向衬套宽度也要与原厂车架宽度匹配。面向结构设计人员时，这套模型的价值不在于单一外观造型，而在于把改装后轮距、悬架刚度、车架补强和动力舱安装边界统一到三维环境中，为后续焊接件拆分、钣金下料、样件试装和实车强度验证提供直接依据。
