CA6140车床支座类机床夹具练习构件

　　该构件属于CA6140普通车床配套的支座类工装练习件，整体为一体式铸钢切削加工结构，在车床改造、工装夹具设计实训中承担工件定位与铰接支撑的核心作用，广泛应用于机床教学实训、小型专用工装开发、车床附件改装等场景，可作为夹具定位座、摆臂支撑座、工件托举支座使用，适配CA6140车床溜板、刀架周边的辅助安装工位。

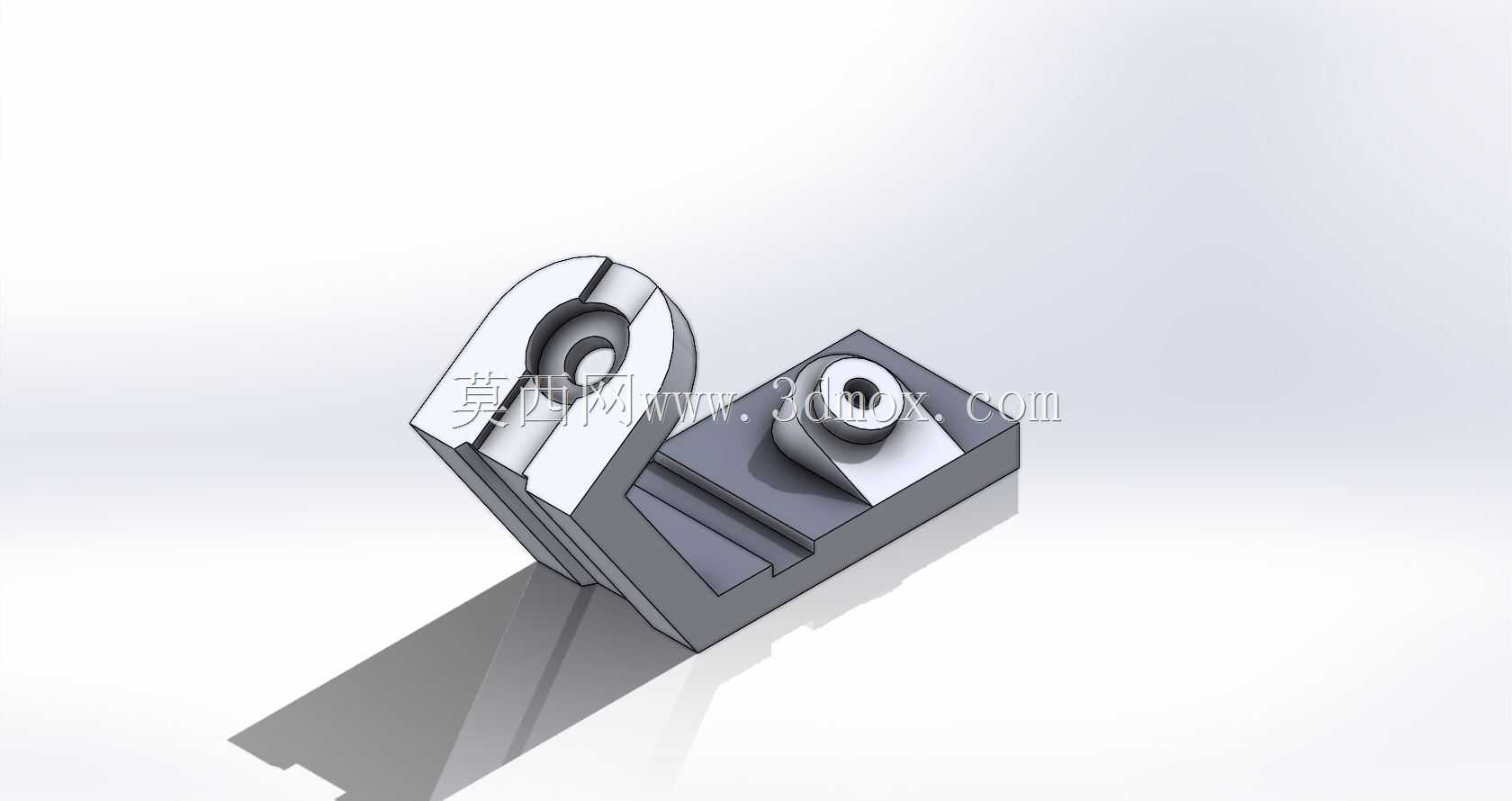

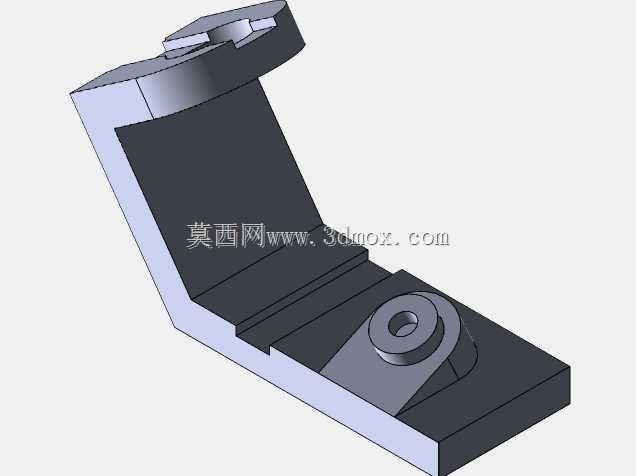

　　构件底部为带阶梯定位槽的矩形安装基座，基座底面预留平整安装贴合面，两侧开设的阶梯槽可直接嵌入车床工作台T型槽内，配合T型螺栓完成锁紧固定，安装边界完全匹配CA6140车床工作台的槽距参数，无需额外改装即可完成装夹。基座上方分为两个功能支撑端：左侧为带U型开口槽的立式铰接耳板，耳板中心加工同轴通孔，可穿入铰接销轴连接摆臂类执行构件，U型槽预留摆臂摆动行程空间，避免运动干涉；右侧为带同轴沉孔的圆筒型铰接座，沉孔可容纳销轴端部或锁紧螺母，保证铰接端面贴合平整，圆筒侧壁与基座之间设置三角加强筋，抵消铰接部位承受的径向剪切力。

　　建模过程中优先还原铸造毛坯的拔模斜度，所有非加工面保留1:20的拔模角度，加工面明确标注粗糙度要求：安装贴合面、铰接孔内孔粗糙度控制在Ra1.6，其余非配合面为Ra12.5。铰接孔采用同轴度约束，两端孔的同轴度公差控制在φ0.02mm以内，保证销轴穿入后无卡滞。基座底部的定位槽两侧面平行度公差0.03mm，装夹后可保证支座整体与车床工作台进给方向平行。

　　结构设计上刻意规避了应力集中问题，耳板与基座衔接处、圆筒与筋板交接处均设置R3-R5的过渡圆角，避免车床运行振动过程中出现应力断裂。整体外形紧凑，安装后不会占用刀架的正常走刀行程，两个铰接端的中心距经过实训校核，可适配常见的小型摆臂压紧机构，既可以作为独立支撑座使用，也可以多个组合构成多工位定位夹具，在机床实操教学中可帮助学习者掌握工装支座的定位逻辑、加工工艺排布以及装配公差匹配方法，建模时完整还原了所有加工特征与铸造工艺结构，可直接用于CAM编程生成车削、铣削加工刀路。
