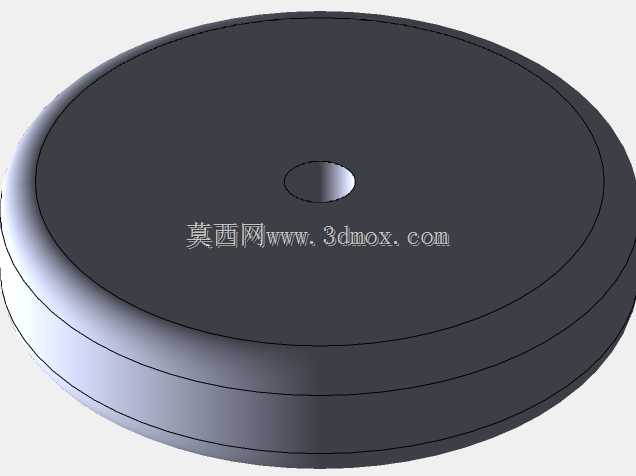

CA6140车床传动用梅花联轴器结构

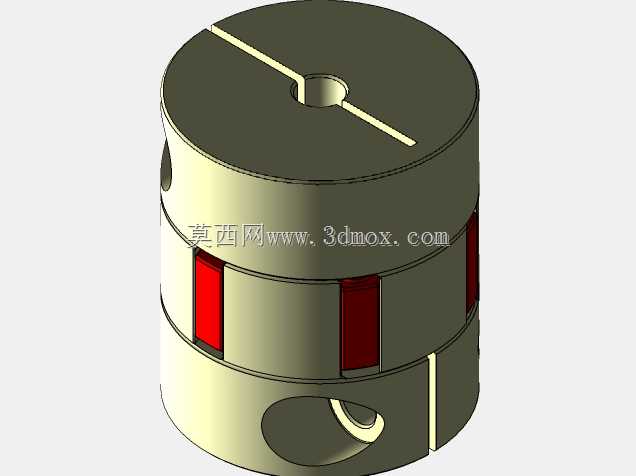

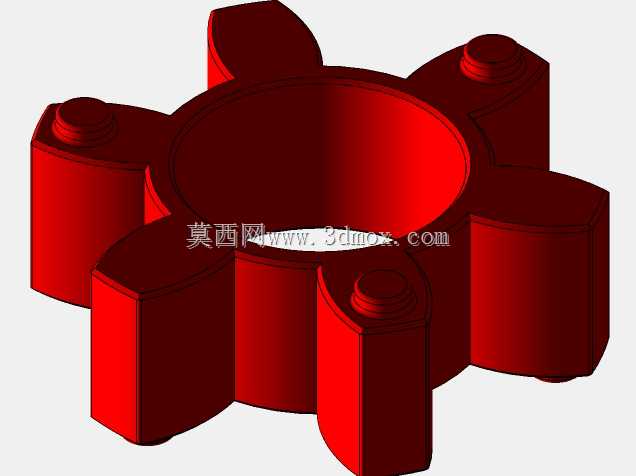

　　该结构对应普通卧式车床进给与主轴辅助传动链中常见的弹性联接部件，整体采用三段式梅花联轴器构型，用于在两根同轴布置的轴端之间传递旋转扭矩，同时补偿安装过程中难以完全消除的径向、角向与轴向微量偏差。现场装配时，两端金属爪盘分别套入主动轴和从动轴，轴孔侧壁开设贯通夹紧缝，配合横向锁紧螺钉即可抱紧轴颈，无需在轴上加工键槽，对CA6140这类改造频繁、轴端光轴较多的老旧机床维护场景十分友好。中间的红色弹性体为聚氨酯梅花垫，嵌合在两侧爪盘的凸爪之间，旋转时扭矩通过爪部挤压弹性垫传递，而非金属硬接触，能够吸收车床启停、换向时的冲击振动，抑制进给传动中的噪声，并避免两轴微小不同心造成的轴承憋劲、轴颈偏磨问题。建模过程中优先还原了爪盘的圆柱基体、

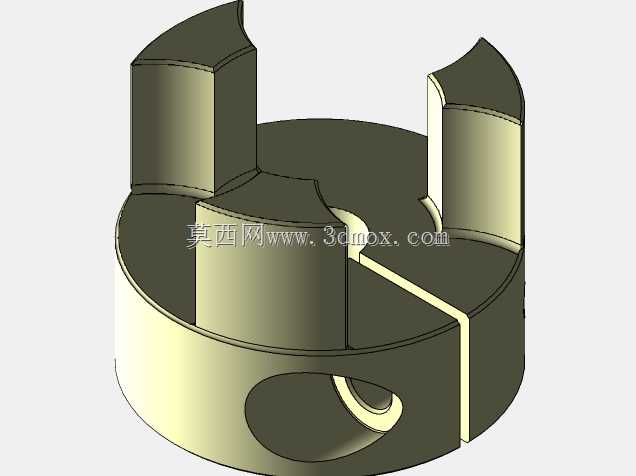

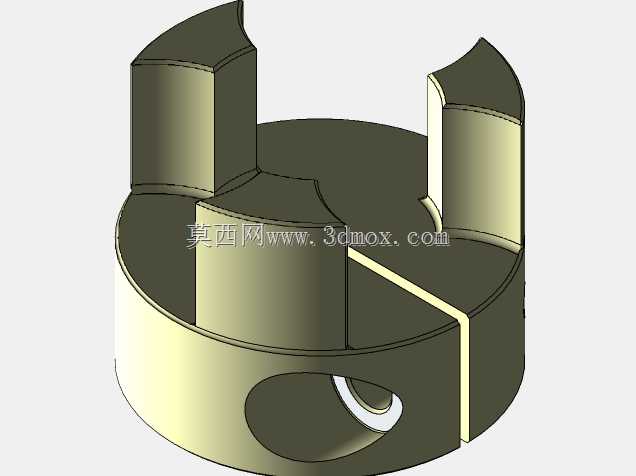

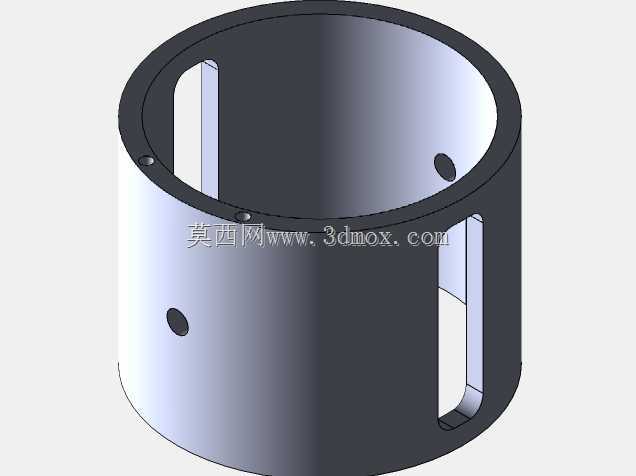

　　端面轴向开槽、径向轴孔与夹紧缝的几何关系：上端面可见一条沿直径方向贯通的狭缝，缝体穿过中心轴孔，锁紧后狭缝微量收窄即可形成可靠抱紧力；圆柱侧壁周向均布多组凸爪窗口，弹性垫的瓣状结构从窗口露出，装配后两侧爪盘的凸爪交错嵌入弹性垫的凹槽内，形成周向限位。下端爪盘同样设置轴孔与夹紧结构，保证两端轴系的装拆独立性。外形边界以圆柱轮廓为主，外径与轴向长度按照CA6140车床对应安装空间的轴间距、轴径匹配设计，安装时需确认两轴端伸入长度不超过爪盘轮毂深度，外径回转范围内无防护罩、管线干涉，夹紧螺钉的操作空间预留足够扳手转角。这类联轴器在机床进给箱、丝杠传动、小型油泵驱动以及伺服改造的电机输出端都有大量应用，设计时弹性垫的硬度需根据传递扭矩选取，金属爪盘通常采用铝合金或钢材加工，兼顾轻量化与扭转刚性；三维建模中需重点保证凸爪与弹性垫的配合间隙、夹紧缝的宽度一致性，以及轴孔同轴度，这些细节直接决定装配后传动的平顺性与缓冲件的使用寿命。
